技术问答
当前的位置:首页-> 问答和资料-> 技术问答

超声波物位计的分类

      根据结构来分,分为一体式和分体式两种。

      根据防腐性能来区分,分为防腐型和非防腐型。防腐型的探头常规用聚四氟乙烯或者PE做。

      根据防爆要求来区分,分为防爆型和非防爆型。防爆型里面细分为本安防爆和隔爆两种。

      根据所测量介质区分,分为超声波液位计和超声波料位计两种,液位计测量液体,料位计测量固体。



什么情况下使用一体式,什么情况下使用分体式?

     一体式适用于以下情况

     ①需要当场查看且不需要人工登高观看的现场,比如:平地的水池,埋在地下的罐子。

     ②不需要当场查看,只需要将4-20ma或者485信号传递出去的设备上。

     ③在符合以上两条的情况下,还要被测量介质没有强腐蚀性。

     分体式适用于以下情况

     ①罐子、料仓等需要人工登高观察的设备上;超声波液位计的传感器放在罐子的顶上,主机放在罐子下面,便于人工观察。

     ②虽然不需要人工登高,但是测量点不适合人工过去,或者有危险的场合。

     ③被测量介质具有强腐蚀性,就是使用一体式防腐型超声波液位计,探头可以防介质腐蚀,但是介质的腐蚀性蒸汽会蒸发,然后渗透到变送器部分,造成电路被腐蚀的场合。



什么情况下需要用防爆型超声波液位计或者超声波料位计?

      ①被测量介质是属于易燃易爆的,以液体和气体为多,例如:汽油、酒精、甲苯、二甲苯、丙酮、沼气、瓦斯、氢气等,多数是有机化合物。固体:有金属镁、金属钠、黄磷等。

      ②矿井井下,包括煤矿、铁矿等,几乎所有矿井都需要防爆。

      ③粉尘大的场合,比如:木加工车间;煤加工车间;粉尘达到一定浓度,也会引起爆炸。

      ④虽然没有直接易燃易爆的液体、气体,但是处于防爆区域内,也需要用防爆型的超声波液位计和超声波料位计。例如:炼油企业的污水处理厂。油罐区的消防水池。



客户要求测量化工液体,测量距离≤0.8米,盲区≤0.2米,模拟量输出,该选用什么产品。

      ①如果是对体积没有要求,并且是要求带显示的,可以使用我们的DYYL一体式超声波液位计,用64KHz的超声波换能器。

      ②如果是对体积有要求,可以用我们的超声波传感器,就是不带显示。



超声波测深仪测量精度有多少?能够在多少深的水下测量?测量仪探头最深可以工作在多少米?

      超声波测深仪测量精度是1%~3%。

      标配情况下:我们的超声波测深仪的换能器能够在≤50米的自然水域水深下测量。需要更大深度的,我们也可以定制。

      目前已经生产过的超声波测深仪,最深在水下6000米工作。



影响超声波测深仪测量精度的原因有哪些?

      ①水的声速变化;因为水的声速根据里面浑浊度不同声速会不同。

      ②水温的变化;不同水温下,水的声速不同,在整个水域内温度都一定的情况下,做好温度补偿,可以纠正一部分水温变化带来的测量误差。

      ③被测物体的表面;由于超声波发射有一定角度,同时水下被测物体(如河道、淤泥、岩石、沉船等)的表面不是一个平面,造成测深仪的精度不能提高。测深仪只能测量发射和接收的时间,而不能确定是不是打到一个平面上了。



超声波测深仪的分类?

     我们公司的超声波测量仪的分类是根据测量的距离来分类的。

     有50米,100米,150米,200米,500米,1000米6种。



超声波传感器有哪几种输出方式?供电是多少?

     目前有4种:

     ①4-20ma;②485;③232;④PNP,也就是高低电平。这几种方式只能单独存在,不能同时存在。

     供电电源统一为24VDC。



超声波液位计里面的AD8310芯片是干嘛用的?

      AD8310是一个有对数放大功能的芯片,因为超声波距离远了以后,近端和远端的信号差别很大,可以达到几百倍的差别。而这个芯片是信号越小,放大倍数越大,所以我们20m以上量程的,必须有这个芯片才行。



什么是超声测距?

      测量超声波在媒介中某一空间往返传播的时间,并根据该媒介中声速来确定被测空间距离的一种超声检测技术,利用这种原理,可以制成各种超声测距装置。如超声测厚仪、超声测深仪、超声液位计、超声料位仪,以及超声导盲器等。



超声多普勒流量计

      根据多普勒原理制成的超声流量计,其原理是随液体流动的微粒、气泡等的反射声波,将产生多普勒频移,其频移量值与流体流速有关。

      Flow star 声学多普勒流速仪是Flow star Technology Co., Ltd.公司应用当今最先进信号处理技术研发的多点、多层面流速分析仪,其最大特点是可任意按需要安装在被测河流或渠道侧面、底部或顶部,按现场情况任意设置向上、向下发射或向左、向右发射角度,从而准确测量出从水底到水面不同深层,从左到右不同距离上,上百个流速点数据。就如同美国最先进的相控阵雷达一样,同时跟踪计算出不同位置上几百个流速数据,并能实时绘出现场河流及供水渠道中流态分布图。大大简化了水利传统测流方法,并在准确性、稳定性,实时性上有了质的飞跃。任意一个河流或渠道,只要有一台Flow star测量仪,就能准确测出水的流态分布、流速数据及流量。



什么是发射角和虚假回波?

超声波波速通过探头聚焦,脉冲波速的发射就好像手电筒的光速一样,离探头越远的地方,扩散面积就越大。

在发射角内的任何物体,如:管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体,都会造成很强的虚假回波,特别是发射角内距离探头较近的物体。

例如:在距离探头6米处的管道造成的虚假回波要比距离探头18米处同样管道造成的虚假回波强9倍。

      ★尽量使传感器的轴线垂直于介质表面,并且避免在发射角内有任何其他物体。如:管道和支架等。



超声波液位计安装注意事项有哪些?

      1)仪表在室外安装建议加装遮阳板以延长仪表使用寿命。

      2)电线、电缆保护管,要注意密封防止积水。

      3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外

      安装专用的防雷装置。

      4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围

      加设防高、低温装置。



便携式超声波液位计简介

     超声波指向性强,能量消耗缓慢,在介质中传播的距离较远,所以经常用超声波来测量距离,如测距仪和物体测量仪,超声波测距装置上有设置瞄点装置,只要把仪器对准要测量的目标,就会出现一点在测距仪的显示屏幕上,主要是通过声速来测量的,肉眼看不见射出的线。

     超声波测距的原理是利用超声波在空气中的传播速度为已知,测量声波在发射后遇到障碍物反射回来的时间,根据发射和接收的时间差计算出发射点到障碍物的实际距离。

    用途

    便携式超声波液位计主要应用于水文液位测量、倒车提醒、建筑工地、工业现场的距离测量。

    超声波在气体液体及固体中以不同速度传播,定向性好能量集中,传输过程中衰减较小,反射能力较强。超声波能以一定速度定向传播遇障碍物后形成反射,利用这一特性通过测定超声波往返所用时间就可计算出实际距离,从而实现无接触测量物体距离。这样在现场测量迅速方便,且不受光线等因素影响。广泛应用于水文液位测量,建筑施工工地的测量现场的位置监控。


安装液位开关应该注意些什么?
    需要注意的事项如下:

    1.如果池底有淤泥,浮球不能在淤泥中。如果池底没有淤泥,因为杆子底部有固定环,还有浮球本身高度,最低可以测量的水位是5-7cm高度。
    2.材质是304不锈钢,要确认污水不会对304不锈钢有腐蚀。
    3.安装要避开进料口和出料口。
    4.如果安装靠近池内有搅拌的部位或者泵吸附近,除了杆子顶部的法兰安装外,最好在杆子靠近水池底部0.5米处再加一个套环来固定。


超声波液位计工作不正常了是什么原因造成的?

      因为超声波液位计发射的超声波是人眼看不到的,所以现场出现工作不正常的情况除了液位计本身故障以外,我们总结了以下几点:
      一、现场容器里面有搅拌,液体波动比较大,影响超声波液位计的测量
      故障现象:无信号或者数据波动厉害。
      原因:超声波液位计说的测量几米距离,都是指平静的水面。比如5米量程的超声波液位计,一般是指测量平静的水面最大距离是5米,实际出厂会做到6米。遇到容器里面有搅拌的情况下,水面不是平静的,反射信号会减弱到正常信号的一半以下。
      解决方法:1.选用更大量程的超声波液位计,如果实际量程是5米,那就要用10米或者15米的超声波液位计来测量。
      2.如果不换超声波液位计,而且罐子内液体无粘性,还可以安装导波管,把超声波液位计探头放在导波管内测量液位计高度,因为导波管内的液面基本是平稳的。
      3.建议把二线制超声波液位计改为四线制的。
      二、液体表面有泡沫
      故障现象:超声波液位计一直在搜索,或者显示“丢波”状态。
      原因:泡沫会明显吸收超声波,导致回波信号非常弱。因此当液体表面40-50%以上面积覆盖了泡沫,超声波液位计发射的信号就被会吸收绝大部分,造成液位计接收不到反射的信号。这个跟泡沫的厚度没有太大关系,主要跟泡沫的覆盖面积有关。
      解决方法:1.安装导波管,把超声波液位计探头放在导波管内测量液位计高度,因为导波管内的泡沫会减少很多。

      2.更换为雷达液位计来测量,雷达液位计对5厘米以内的泡沫都可以穿透。

      三、现场水池或者罐子内温度高,影响超声波液位计测量

      故障现象:水面离探头近的时候可以测量到,水面离探头远就测量不到。水温低的时候超声波液位计测量都正常,水温高了超声波液位计就测量不到。

      原因:液体介质在30-40℃以下一般不会产生蒸汽和雾气,超过这个温度容易产生蒸汽或雾气,超声波液位计发射的超声波在发射过程中穿过蒸汽会衰减一次,从液面反射回来的时候又要衰减一次,造成最后回到探头的超声波信号很弱,所以测量不到。而且在这种环境下,超声波液位计探头容易结水珠,水珠会阻碍超声波的发射和接收。
      解决方法:1.要把量程加大,实际罐子高度是3米,要选择6米-9米的超声波液位计。可以减少或削弱蒸汽或者雾气对测量的影响。

      2.探头要用聚四氟乙烯或者PVDF做,做成物理密封型的,这样的探头发射面上不容易凝结水珠。其他材质的发射面,水珠都比较容易凝结。

      四、现场有电磁干扰
      故障现象:超声波液位计数据无规律跳动,或者干脆显示无信号。
      原因:工业现场会有很多电动机、变频器还有电焊都会对超声波液位计测量造成影响。电磁干扰会超过探头接收到的回波信号。
      解决方法:1.超声波液位计必须可靠接地,接地后,电路板上的一些干扰,会通过地线跑掉。而且这个接地是要单独接地,不能跟其他设备共用一个地。
      2.电源不能跟变频器、电动机同一个电源,也不能从动力系统电源上直接引电。
      3.安装地点要远离变频器、变频电动机、大功率电动设备。如果不能远离,就要在液位计外面装金属的仪表箱来隔绝屏蔽,这个仪表箱也要接地。
      五种、进入盲区
      故障现象:出现满量程或者任意数据。
      原因:超声波液位计都有盲区,一般5米以内量程,盲区是0.3-0.4米。10米以内量程是0.4-0.5米。进入盲区后,超声波会出现任意的数值,不能正常工作。
      解决方法:1.安装的时候就要考虑盲区的高度,安装好之后探头离最高水位之间的距离必须大于盲区。

      以上原因可能导致超声波液位计的不正常工作,所以在购买超声波液位计的时候,一定要把现场的工况和有经验的客服说,好帮你选型,建议您怎么安装;以更好的保证超声波液位计正常工作。


 污水处理厂潜水液位计运行管理

潜水液位计运行,还没有形成一套成熟的管理经验,对可能出现的问题了解不多,准备不足, 一旦出现故障,管理人员常常会感觉很“意外”。因此,在使用中注意检查维护保养,可以有效延长潜水液位计的使用寿命,提高潜水液位计的使用效率。

潜水液位计的选型
      潜水泵在使用中应根据自身工况特点,正确选型,选型时主要考虑流量、 量程、安装方式等,应根据水源的实际情况、工作时间以及液位计等要求来选定液位计的量程和流量。
产品分为变送器、传感器、电池盒三部分。传感器和变送器之间电缆长度是10米。每一部分都用IP68的防水接头连接,任一部分出了故障,只要拔下航空插头,更换单独的部分就可以了。电池盒是在现场没有办法供电的情况下才选用的。电池的有效使用时间跟流量计工作时间、无线发射器工作时间长短成反比关系。
有些现场不能用有线方式传输数据,那就要选择GPRS通过手机卡往后台传输数据,这种情况下就要选择增加无线传输器(选配件)来达到目的。

 潜水液位计运行时的注意事项
      1.传感器、变送器、电池盒之间的防水插头要插紧拧好。以防止短路或者断路。
      2.传感器、变送器、电池盒之间的电缆要贴壁安装并且用线卡固定,如果线会遇到较尖锐或者锋利的物体无法避开,要加护套保护。
      3.开盖操作前,必须把电源断开。
      4.壳体上有6-8颗螺丝(不同壳体密封螺丝数量不一样),打开壳体操作完毕后,必须先检查防水密封条是否完好无损,没有垃圾或者颗粒物粘附在密封条上。如果有,需要清理干净后再盖盖。

      5.然后再盖上盖子,拧紧6-8颗密封螺丝。5.开盖操作的时候,不要让水、尘土等进入壳体内,如果有需要清理干净。

      6.不要人为拉扯、甩动电缆,也不要撞击壳体。

      7.不要把连接电缆作为承重线,用连接电缆来悬挂变送器、电池盒,或者其他重物。

潜水液位计的维护保养
    因为潜水液位计工作环境处于水下,一些异常现象难以及时发现。为了保证潜潜水液位计的可靠运行,延长使用寿命,需定期对潜水泵进行维护保养。
平时做到经常检查潜水液位计的运行电压、电流和出口流量,并检查电缆是否有磨损、有无固定好,并及时清除电缆上缠绕的垃圾,定期检查电气保护电路和其他保护装置的工作是否正常。
为保障潜水泵的安全运行,传感器、变送器、电池盒要定期检查,确保能正常使用。 潜水液位计时,一定要首先切断主电源。以潜水液位计在自动水位控制时自启动引发人身设备安全事故。每年至少做1次全面预防性检修,将潜水液位计起吊开机检查维修,内容包括:检查主电缆和控制电缆有无老化开裂,是否需修复或更换;液位计是否锈蚀,是否需进行防腐;检查机械密封是否完好;接线盒有无进 水;温度、 泄漏保护元件是否正常, 长时间不用的潜水液位计,应提出水面,清洗晾干后,直立放在干燥通风的室内保管。
    了解潜水液位计的使用注意事项,加强维护保养,通过先进的自动化控制保护措施,可以减少潜水液位计的故障率,延长液位计的使用寿命,提高液位计的使用效率,节约能源,确保潜水液位计的安全可靠运行。


多普勒流量计测量精度有哪些影响因素?

    影响多普勒流量计测量精度的原因有许多种,包括内部条件和外部条件。下面杭州安布雷拉技术部人员简单分析下:

1.流体介质

(多普勒超声波流量计能测的介质也是有需求的,有些介质测不了)

2.介质的温度

3.是不是满管(液体多普勒超声波流量计)

5.多普勒法流量计专门测带杂质气泡的液体流量。

6.管道的原料

7.管道的壁厚

8.介质的流速规模(过低过高都测禁绝)

9.当传感器探头触摸管壁的时分是不是充沛触摸,通常的管壁都需求经过打磨处置,加上耦合剂才干达到充沛触摸,假如触摸不好会影响信号传递

10.传感器探头装置的间隔(指的是时差法的超声波流量计,时差法是经过超声波的折射来完结丈量的,假如间隔不对那对信号也是影响非常大的)

11.普勒流量计通常探头是装在旁边面,不主张装在顶端。由于顶部会有气泡。

多普勒流量计也有许多优点的,例如可以有便携式的,对管径需求对比灵敏,根本管径的改变不会影响报价,还有压力没有需求,由于是外夹式的,也无需截管装置,灵敏便利!


实际生活生产当中GPRS无线超声波液位计是如何应用选型

我国工业生产的不断发展进步带动了工业生产作业的各个领域的前进。其中,测量行业的发展尤为显著。GPRS无线超声波液位计作为日趋成熟的测量液体首选液位仪表之一。那么,GPRS无线超声波液位计究竟在实际生活和生产当中是如何应用的呢?

大禹电子产品:GPRS无线超声波液位计具有工作可靠、安装简便、使用周期长、免维护的特点,并具有相对的价格优势。另外,由于GPRS无线超声波液位计在测量物位时,与被测介质不接触,同时为全密闭防腐结构,因此对于粘稠的、腐蚀性的、浑浊的等各种液体的液位测量,效果最佳。

首先,GPRS无线超声波液位计应用于密闭容器内的液体测量,应注意容器内气体声速可能与空气中的声速不同,如液位计不能对声速进行修正,则会出现一定的误差;

GPRS无线超声波液位计标准测量状态

流量计每20分钟测量一次,时间为1分钟。无线传输器每120分钟上传一次数据(在此期间流量计一共测量了6次。)

在这个测量状态下,电池的有效工作时间为5-6个月。

被测水道类型:管道(圆管、蛋形管或其它异形管),渠道(圆形渠、矩形渠或其它异形渠),天然的河流、溪流;

实时监测水深/流速/温度/电池/流体截面积等(不同版本产品的可监测数据种类不同)。

以上就是大家对GPRS无线超声波液位计是如何应用在实际生活生产当中的解答,希望广大用户朋友们能够根据自己的实际使用要求,来合理选择适合自己使用的GPRS无线超声波液位计。



远程无线液位计为城市内涝预警

城市内涝追寻远程无线液位计,避免城市内涝给城市发展带来滞后的阻碍。

城市内涝使用远程无线液位计避免道路水浸、交通瘫痪商铺、学校“水漫金山”地下停车场变成游泳池、小汽车成“潜水艇”等现象 让我们对城市规划、建设、管理信心满满.

远程无线液位计为城市内涝预警

福州大禹与厦门大学,华北电力大学合作经过三年的研制开发了远程无线液位计专为城市内涝排水管网监测提供预警。现有的城市排水系统能够适应城市内涝事件的暴雨强度。在内涝事件发生后,远程无线液位计收到的数据信息,进行分析为解决城市内涝提供科学方案形成城市规划、建设、管理三位一体的联动效应增强城市防涝减灾功能各部门各司其职、各尽其责从而改变一些城市“逢雨必涝”的窘境。

加强城市极端气候预警系统、强降雨预警系统的建设,及时通报降雨情况,进行车辆人员疏导、救助,及时疏通排水系统。不断提高排水设施的数字化、自动化、科学化管理水平,及时发布道路积水情况,各部门按照灾害应急响应预案各司其职,各部门协同配合、应急联动,把内涝的影响降至最低限度。



液位计在正常使用情况下,波形图数据没有变化,如何处理?

1.确定探头电缆跟220VAC或者380VAC的交流电没有在一起。至少要间隔20厘米以上

  如果第一点确定没有跟220VAc或者380VAC的靠在一起。那么进行下面的:
      从右往左数第二个端子,再接一条线接地。
      接地要求:请把接地端子单独接一根线到真正的大地,比如通水的金属管道,或者插入地下的金属杆上。
      注意:

①不要跟电气柜的接地排接在一起,要单独接地。
      ②接地的金属管道或者金属杆上的油漆或者锈需要刮掉。
       2.从左往右数第四个端子也要同样接地。



如何选择防爆型超声波液位计

 防爆超声波液位计是一种非接触式、易安装维护的液位测量仪表。

 用于测量柴油,原油等易燃易爆液体,或用于防爆环境中测量液体高度,在石油开采、炼油、化工、医药等防爆环境下广泛使用。

 一、防爆超声波液位计选型需要知道的参数
1.被测量的介质类型(液体还是固体,具体名称:清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫等)。如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物。如果是固体:是否有粉尘。
 2.介质的最低~最高温度,最低~最大压力。
 3.介质的腐蚀性,如果是放在罐子内的,需要知道罐子的材质,有没有防腐的衬里。
 4.是否需要防爆,防腐。
 5.测量范围是几米,要求盲区是多少。
 6.工作环境:例如敞口的池子、有盖板的池子、卧罐、立罐、球罐,罐子是否同大气压等。
 7.工作电压:24VDC还是220VAC
 8.输出信号:4~20mA电流 485通信输出 继电器输出
 9.设备形式:分体式还是一体式



二、防爆超声波液位计的注意事项

1.本仪表在室外使用,最好安装遮阳篷或者保护箱,以免时间长了,液晶屏受阳光照射而老化。如果在有腐蚀性气体的环境中使用,需要加装防腐外套,并且拧紧仪表的外表壳和进出线端子。在有腐蚀性气体或液体的场合使用,或者在海边、海上使用,需要选用防腐型的。
2. 电线、电缆保护管,要注意密封防止积水,防止被老鼠等啮齿类动物撕咬。
3.仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。
4.仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。
 5.超声波探头要和被测的液面垂直,在超声波发射的锥形的范围内不能有其它障碍物。
 6.如果在<-20℃或>+60℃的温度下使用,请事先联系在世界各地的技术服务部门。
 7.使用环境有粉尘、蒸汽、雾气,液面有泡沫、漂浮物,液体有搅拌,波浪等情况请事先联系在世界各地的技术服务部门,需要区别对待。


什么是测量超声波传播速度变化的超声波换能器?

         中国石油大学的一位同学要做一个实验课题,描述的用途是测量一个圆柱体的管子,材质为不锈钢体,其直径100毫米,内部载满水并且水内含沙。计划用超声波换能器检测在有固态颗粒的环境下,测量不同频率的超声波,在里面传播的速度变化。

       经过我们的推荐,选用DYW-1M-01L超声波换能器测试,完全可以符合这次测试要求,并通过此实验证明,以后可以将DYW-1M-01L超声波换能器推广运用到油井工作环境中,例如;油井中传播信号、通讯等。

福州大禹电子——超声波换能器生产厂家,以为客户提供好产品、好服务、高方案为准则。如您对此超声波换能器感兴趣或者有疑问,请联系我们的在线客服:QQ:2993404183,或致电:0591-28082552



超声波气体流量计的优点在哪?

       超声波气体流量计的优点是既能适用于小管径小流量,又能用于大管径大流量的测量。还能对脉冲气流的流量进行测量,而且测量无流阻,无压力损失,还能提供气体分子量(或浓度)的信息。由于微机化,操作简便,几乎完全自动化。因此,是一种非常有发展前景的气体流量检测仪表。


超声波液位计为什么不能用于高温液位的测量?

       高温会形成雾水变成露珠凝聚在液位计探头上,这样会影响超声波的发射与接收,从而影响测量结果,经常出现满量程报警或者其他报警情况。


超声波液位计现场显示与PLB显示不一致怎么回事?

      这是个非常常见的现象。因为你超声波液位计输出的信号在DCS或者PLB的对应上没做,所以显示会有差异。例如,你的超声波液位计4-20mA在仪表这边对应的是0-7米的量程,0米时候输出4mA满量程7米输出20mA.而在DCS里面设定的是对应0-10米。那显示就不对应了。在显示仪表上也是如此的,你需要设定满度和零点。



超声波下水道流量计的维护

       ①探头的维护:两个超声波收发装置位于探头前方,要避免硬物撞击,在不用时应使用软套保护,同事要注意有异物附着

       ②底部压力传感器的维护:其压力膜要非常注意,不得用硬物去触碰,在仪器脱离水面不用时也应加以保护,透水孔周围附着异物时要小心除去,避免损坏

       ③电池的维护:电池在不工作时即无电源供电应1个半月充放电一次。



太阳能供电液位计供应水利、水文、市政行业

       太阳能供电液位计供应水利、水文、市政行业。目前在国内,在现场无法供电的情况下,最常用的方式是用太阳能供电,太阳能供电系统基本配置就是“太阳能电池板+太阳能控制器+太阳能蓄电池”。如果基本配置就是超声波液位计+GPRS模块,甲方要求是7天阴雨情况下系统可以正常工作,那么最低就需要50W的太阳能板和50AH的蓄电池,还要外配一个防雨的电器控制柜。并且现场安装还有一定的繁琐。
太阳能供电液位计”解决了以上系统的体积较大、安装不便,需要太阳能供电,无阳光时连续工作时间较短的缺陷。把低功耗GPRS无线传输系统、低功耗太阳能供电液位计系统、低能耗电源管理模块、设备死机自动恢复系统.
太阳能供电液位计不但要求能够测量还要能够对付复杂多变的气候条件和应用环境,能够实现智能化的尽可能的实现智能化。
       我们福州大禹根据现在水利、水文、市政行业的需要,通过多次现场试验和多年现场经验积累,经过2年研发,做出了太阳能供电液位计。


环境因素对风速风向仪换能器测量有哪些影响呢?

       环境因素对风速风向仪换能器测量的影响我们主要做了如下六点总结,希望能够对你选择风向仪换能器有所帮助。

       一、工作温度对测量信号的影响

       以25℃为标准,温度越低信号越强,温度越高信号越弱。

       二、风速对测量信号的影响

     在温度一定的前提下,风速越低,接收信号越强。风速越高,接收信号越弱。

       三、雾对测量信号的影响

       在温度和风速一定的前提下,雾越小,接收信号越强。雾越大,接收信号越弱。

       四、粉尘对测量信号的影响

       在温度和风速一定的前提下,粉尘浓度越低,接收信号越强。粉尘浓度越高,接收信号越弱。

        五、探头发射面附着物测量信号的影响

        探头上的粉尘、水珠覆盖面积越小,接收信号越强。探头上的粉尘、水珠覆盖面积越大,接收信号越弱。

         六、探头结冰

        这个是需要风速风向仪做加温装置才可以解决。


 测量化工液体选用液位计学问有多深?

      仪表选型一直是仪表工作中的重中之重,如何选择合适的产品,应用在合适的位置,是保证安全基本要素。那么对于测量易挥发的化工液体我们选用超声波液位计会出现什么问题呢?

       首先选用超声波液位计来测量丙酮、环已酮、甲苯、二甲苯、乙醇、甲醇、甲醛、脂类的化工液体,如果环已酮的声速是240米每秒,空气中声速是每秒331米,安装好之后,探头发射和接收到超声波之间的时间是0.012秒,那么请问探头发射面到液面之间的距离是多少米呢?计算结果得出如下

        空气中声速:(0.012*331)/2=1.986米

        环已酮声速:(0.012*240)/2=1.44米

        误差结果:(1.986-1.44)/3.31=16%

        所以总结得出测量各种溶剂的误差在±10%~20%之间。

       若用超声波液位计来测量盐酸、硫酸、各种酸和碱类的化工液体,挥发性液体中的声速,比空气中声速相比误差在±1%~3%之间。如果测量精度上要求比较高,可以选用雷达液位计。


超声波换能器工作功率如何计算

在购买我们换能器的用户里面,有很多用户会问到超声波换能器的功率是多少?

   说到功率,首先要知道超声波换能器的工作方式:1.第一种是脉冲工作,也就是发射一次,就停一下,再发射一次,再停一下。2.第二种是连续工作,也就是一直发射,除非停止工作。其实计算功率,是跟我们平时一样的,使用的公式是“电压×电流=功率”。

      例如:

     1只105Khz的空气换能器,工作电压是100V,通过电流是0.5A,功率就是100V×0.5A=50W。 由于在脉冲工作条件下,脉冲电流瞬间不好测量,如果不知道具体电流是多少,那就直接用“工作电压×工作电压÷换能器电阻”。

      1Mhz的水声换能器,工作电压是20V,换能器电阻是15欧姆,那么功率就是20V×20V÷15欧姆=26.6W。

 在水下工作的换能器,连续工作的功率可以接近脉冲工作的功率,连续工作的功率可以达到脉冲工作功率的70~90%。在空气中工作的换能器,连续工作的功率跟脉冲工作的功率相差很大,连续工作的功率只有脉冲工作功率的5~10%。因为换能器在连续工作的情况下,会有发热现象,在水中,水是热的良好导体,可以迅速带走热量,所以连续工作的功率可以做得很高。但是在空气中,换能器发热量大了,没法迅速散热,换能器很容易损坏。一般只做到脉冲工作功率的十分之一~二十分之一。

     作为做电路的人来说,总是希望换能器的电阻大一些,这样他的发射电路好做,发射电流可以做得小一些。实际这样也没有什么意义,换能器阻抗大了,看着电压上去了,发射功率是电压的平方除以阻抗。实际发射功率没有上去。

插入式管道流量计用换能器DYW-1M-01E     http://www.diy715.com/Product/DYW-1M-01E.htm





测量化工液体选用液位计学问有多深?

      仪表选型一直是仪表工作中的重中之重,如何选择合适的产品,应用在合适的位置,是保证安全基本要素。那么对于测量易挥发的化工液体我们选用超声波液位计会出现什么问题呢?

      首先选用超声波液位计来测量丙酮、环已酮、甲苯、二甲苯、乙醇、甲醇、甲醛、脂类的化工液体,如果环已酮的声速是240米每秒,空气中声速是每秒331米,安装好之后,探头发射和接收到超声波之间的时间是0.012秒,那么请问探头发射面到液面之间的距离是多少米呢?计算结果得出如下

      空气中声速:(0.012*331)/2=1.986米

      环已酮声速:(0.012*240)/2=1.44米

      误差结果:(1.986-1.44)/3.31=16%

      所以总结得出测量各种溶剂的误差在±10%~20%之间。

      若用超声波液位计来测量盐酸、硫酸、各种酸和碱类的化工液体,挥发性液体中的声速,比空气中声速相比误差在±1%~3%之间。如果测量精度上要求比较高,可以选用雷达液位计。





超声波水下测距开发板为什么成为众高校的宠儿?

福州大禹电子科技有限公司的 水下测距开发板 一直以来受众高校的青睐,据我了解最主要有以下几点:

第一:福州大禹能根据不同学生的要求配套不同的换能器来测试使用。

目前已经实际配套测试过的有1MHz,500Khz,400KHz,200Khz,110KHz,75Khz,50Khz,33KHz,28KHz,23Khz,12KHz的水下测距换能器

第二:开发板的接口丰富,资料描述的较详细;

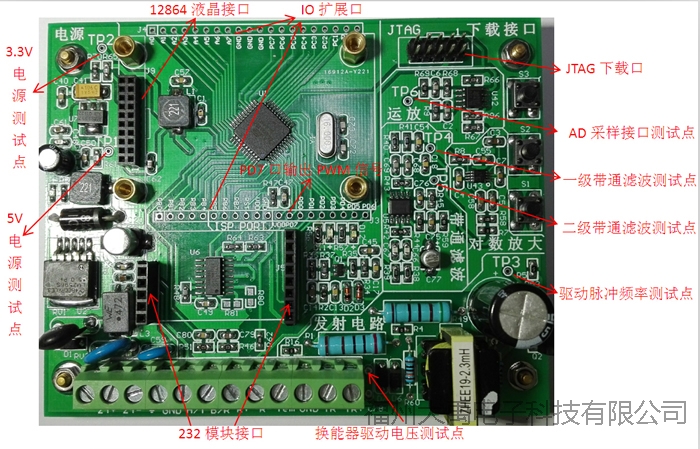

       超声波水下测距开发板的接口     联系电话:0591-280082552

     第三:因为对海洋开发越来越多,水下测距仪器在未来应用的越来越广泛,水下测距是利用水下声波探测、定位和通讯的重要设备。它朝着高精度,长距离的方向发展,满足日益发展的海洋开发、渔业生产、水下科研的要求。
      比如哈尔滨某高校的就是用超声波开发板和DYW-50/200-NA水声换能器配套使用,进行水下测深;南京某高校用的是超声波开发板和DYW-5M-01B水声换能器的进行水下通讯作用,还有深圳企业用超声波开发板DYW-110换能器做探鱼器设备的。


福州大禹电子——超声波换能器生产厂家,以为客户提供好产品、好服务、高方案为准则。如您对此超声波换能器感兴趣或者有疑问,请联系我们的在线客服:QQ:2993404183,或致电:0591-28082552


安装液位开关应该注意些什么?

      北京某公司的郑先生通过老客户对福州大禹电子科技有限公司的介绍,准备在一些现场使用我公司提供的液位开关,到达某个液位值时给个开关量,从而控制液位。但对于安装液位开关应该注意哪些方面,郑先生有点担心,所以福州大禹的技术就把需要注意的事项都一一列出来,以便使郑先生的安装更顺利;具体安装需要注意的事项如下:
      1.如果池底有淤泥,浮球不能在淤泥中。如果池底没有淤泥,因为杆子底部有固定环,还有浮球本身高度,最低可以测量的水位是5-7cm高度。
      2.材质是304不锈钢,要确认污水不会对304不锈钢有腐蚀。
      3.安装要避开进料口和出料口。

      4.如果安装靠近池内有搅拌的部位或者泵吸附近,除了杆子顶部的法兰安装外,最好在杆子靠近水池底部0.5米处再加一个套环来固定。

      通过这几点的详细介绍,郑先生顺利地安装好了液位开关,对于我公司技术提供的合理化建议,非常感谢。



雷达液位计主要工作原理

       雷达液位计是一种微波物位计,雷达定位技术的一种运用。通过一个可以发射脉冲信号的装置发射能量波,能量波遇到障碍物反射,由一个接收装置接收反射信号。根据测量脉冲波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处置,最终转化成与物位相关的电信号。雷达液位计用于对液体、浆料及颗粒料的物位进行非接触连续丈量,适用于温度、压力变化大、有惰性气体或蒸汽存在场所。



音叉物位控制器的主要工作原理

       音叉式物位控制器是一种新型的物位开关。利用音叉振动的原理设计制作的音叉物位开关的感应棒底座,透过压电晶片驱动音叉棒,并且由另外一压电晶片接受振动讯号,使振动讯号得以循环,并且使感应棒产生共振。当物料与感应棒接触时,振动讯号逐渐变小,直到停止共振时,控制电路会输出电气接点信号。由于感应棒感度由前端向后座依次减弱的自然原理,所以当桶槽内物料与桶周围向上堆积,触及感应棒底座或排料时,不会发生错误讯号。广泛应用于冶金、建材、化工、轻工、粮食等行业中物位的过程控制。



磁浮球液位计的主要工作原理

       磁浮球液位计根据浮力和静磁场原理设计,浮球在被测介质中的位置受浮力作用影响,液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器作用,使串联入电路的元件数量发生变化,进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。磁浮球液位计运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。



超声波液位计使用环境要求要注意什么?
       首先:不管是任何类型的介质,如液体或者是一些固体或者是粉状的物质等,我们都可以使用液位计来进行这些介质的高度的测量,同时我们还可以使用液位计来测量一些颗粒物质的高度;液位计可以广泛的适用于一些不同的工作环境,尤其是一些特殊的工作环境,如弱酸和弱碱的工作环境中,而且还可以使用于一些不超过百分之四十的含量的强酸环境中,但是如果工作环境中的强酸的含量过高的话,为了确保液位计有一个很长的使用寿命且不受这些强酸物质的损害,在进行测量之前,需要将液位计的探头换成有着很好的防腐性能的材料制成的探头。
       其次:液位计的容器压力也是有着一定的范围的,如它的容器压力范围是在0.7bar到3bar之间,因此为了确保液位计可以有效的工作,在其工作的时候一定要确保它的压力,尤其是它的容器压力是在合适的范围之内。
最后:在使用液位计进行测量的时候,还需要密切的注意周围环境的情况,如需要进行测量的介质是含有一些泡沫的液体或者是固体时;或者是在液位计的工作环境周围存在着一些很高的电压和电流或者是电磁等,这些因素都会直接的影响到液位计的正常工作和准确的测量结果,因此一定要确保它的工作范围是远离高压或者高电流的。



超声波液位计的二线制和三线制的区别在哪?

      声波液位计的二线制和三线制有什么区别,这个问题大多数客户都问过这样的问题,那么福州大禹的小编给你详细的叙述一下:
      两线制超声波液位计与三线制超声波液位计不同,两线制超声波液位计其供电(DC24v)与信号输出(DC4-20mA)共用一个回路,仅使用两条线即可,为标准的变送器形式,不足之处是发射功率相对略微微弱一些。三线制超声波液位计实际上为四线制,其供电(DC24v)与信号输出(DC4-20mA)回路分离,各使用两条线,当它们负端共地相连时,通常使用三条线即可。其优势是发射功率较大。
如果还是觉得不够详细的,请联系小编:qq:3472333025,会给你一个满意的答案。



什么是超声波
       超声波是一种频率高于20000赫兹的声波,它的方向性好,穿透能力强,易于获得较集中的声能,在水中传播距离远,可用于测距、测速、清洗、焊接、碎石、杀菌消毒等。在医学、军事、工业、农业上有很多的应用。科学家们将每秒钟振动的次数称为声音的频率,它的单位是赫兹(Hz)。我们人类耳朵能听到的声波频率为20Hz-20000Hz。因此,我们把频率高于20000赫兹的声波称为“超声波”。    超声波是一种频率高于20000赫兹的声波,它的方向性好,穿透能力强,易于获得较集中的声能,在水中传播距离远,可用于测距、测速、清洗、焊接、碎石、杀菌消毒等。在医学、军事、工业、农业上有很多的应用。科学家们将每秒钟振动的次数称为声音的频率,它的单位是赫兹(Hz)。我们人类耳朵能听到的声波频率为20Hz-20000Hz。因此,我们把频率高于20000赫兹的声波称为“超声波”。



声学多普勒流速仪工作原理
声学多普勒测量原理:采用多普勒频移物理原理来测量水流速度
多普勒效应(多普勒频移):某一个声源(超声波)发出的声波被另一个接收体接收并反射,如果该声源相对于接收体是移动的,接收体接收到的声波频率将会与声源的发射频率有差异;如果两个物体之间的相对距离是减少的,接收的频率会增加;如果两个物体之间的相对距离是增加的,接收的频率就减小 。
比方说,这样的多普勒效应在日常生活中经常会发生:当你听到迎面开来的一列火车气笛声或者一辆警车的警报声(一个声源),声音会显得频率较高;而当火车或者警车离你远去时,则听到的声音会变成较低的声音
注意:
速度V代表了声源和接收器之间的相对速度(也就是改变了二者之间距离的运动)
垂直于声源和接收器之间联线的运动不会导致多普勒频移

超声波在水中的传播速度C会受到水温的变化而变化,同样的水流速度,会因为水温的改变,而产生不同的多普勒频移;所有的多普勒仪器都带有一个水温传感器。
在测量多普勒频移的同时,测量水温,并在计算中对流速的计算进行补偿和修正温度计/温度表| 测温仪/温湿度计| 噪音计/声级计| 风速计/照度计| 亮度计/辐照计

超声波传播的距离(包括反射回来的距离),与超声波发射的频率有关;频率越高,超声波的声能越容易被水中的悬浮颗粒所吸收。这样测量的距离就越小,测量的精度会提高。

超声波传播的距离还与水中的悬浮颗粒的含量(通常称为含沙量)有关;含沙量越大,超声波被吸收的声能就越多,同样的也会减小仪器的测量距离;但是,由于含沙量仅仅是吸收超声波的声能,并不改变超声波的传播速度,所以并不影响超声波的测量精度。













































































热门评论[参与评论]

在线咨询
  • 上官先生
123
