大禹分体式超声波液位差计 DYFX

型号:DAYU-FS

功能:分体型

防护等级 显示仪表IP65,探头IP68

安装 探头根据量程和探头的选型


产品详情

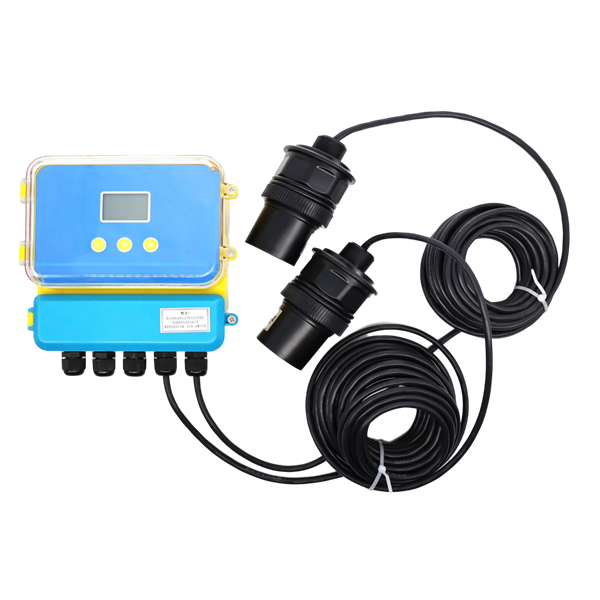

大禹分体式超声波液位差计 DYFX.jpg

分体式超声波液位差计/超声波料位计,用于测量水,泥浆,矿浆,牛奶,化工原料等液体,应用于石油、化工、环保、冶金、矿山、市政、水利、水文、水处理等行业。分体式超声波液位计、超声波料位计,传感器和主机分离,更加适合储罐、料仓、支架上安装,是工业现场测量液体、浆料、固体的一种低成本测量设备。

   能:分体型

   程:5m10m15m20m30m40m50m60m70m

测量精度:0.25%-0.5%

率:3mm0.1%(取大者)

   示:中文液晶显示,或者英文液晶显示

模拟输出:4线制420mA/750Ω 负载

继电器输出:(可选配)单通道为2 组,双通道是4 AC 250V/ 8A

DC 30V/ 5A  状态可编程

   电:标配220V AC+15% 50Hz  可选24VDC 120mA  定做12VDC 或电池供电

环境温度:显示仪表-20+60,探头-20+80

:  可选485232 通信(厂家协议或者MODBUS协议

防护等级:显示仪表IP65,探头IP68

探头电缆:可达100 米,标配10

探头安装:根据量程和探头的选型

产品功耗:

分体式用24V 电源供电,不带继电器功耗是100mA,带一个继电器是要120mA

2 路继电器145mA,3 路继电器要170mA4 路继电器要190mA.

具体功率如下:

无继电器是24×100mA=2.4W
     1
路继电器是24×120mA=2.9W2 路继电器是24×145mA=3.5W
     3
路继电器是24×170mA=4.1W2 路继电器是24×190mA=4.6W


备注:

本系列超声波探头还可以根据客户需求定制:耐高压、耐高温、小口径、小盲区等特规探头。



四、安装指南

物位计安装尺寸     分体式超声波物位计标准型(实物及结构图如上所述)



理解专业术语

 量程:在进行仪表选型的时候,量程的含义是很重要的,请看下面的示意图。

 发射角和虚假回波

 超声波波速通过探头聚焦,脉冲波速的发射就好像手电筒的光速一样,离探头越远的地方,扩散面积就越大。

 在发射角内的任何物体,如:管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体,都会造成很强的虚假回波,特别是发射角内距离探头较近的物体。

 例如:在距离探头 6 米处的管道造成的虚假回波要比距离探头 18 米处同样管道造成的虚假回波强9倍。

尽量使传感器的轴线垂直于介质表面,并且避免在发射角内有任何其他物体。如:管道和支架等。



 测量范围选择

     测量范围取决于超声波探头的范围。超声波探头的范围则取决于现场的工作环境、被测量目标、温度等。

 根据下表,你可以选择出你所需要的测量范围是几米。



 液体表面            衰减的倍数          衰减的百分比         加大量程倍数

平稳                     0dB                       0%                    无需加大

波纹                 5...10dB               5067%                1倍量程

   大波动(比如

 有搅拌叶片)           10...20dB                  90%                    3倍量程



固体物料表面       衰减的倍数         衰减的百分比         加大量程倍数

  坚硬,粗糙                 40dB                    99%                   10倍量程

(比如 颗粒状橡胶)

柔软(比如煤粉          40...60dB            9999.9%           不建议使用
      水泥、粉煤灰)


有粉尘                  衰减的倍数         衰减的百分比         加大量程倍数

没有                         0dB                      0%                     无需加大

少量                         5dB                      50%                   1倍量程

大量                      5...20dB              5090%                3倍量程



有加料                  衰减的倍数          衰减的百分比         加大量程倍数

                           0dB                     0%                     无需加大

少量                       5...10dB            5067%                 1倍量程

大量                      10...40dB           6799%                 3倍量程



有雾气                   衰减的倍数         衰减的百分比          加大量程倍数

                           0dB                     0%                      无需加大

少量                        5...10dB            5067%                1倍量程

大量                       10...20dB           6790%                3倍量程



有蒸汽                   衰减的倍数         衰减的百分比           加大量程倍数

                           0dB                    0%                        无需加大

少量                      5...10dB              5067%                 1倍量程

大量                     10...20dB             6790%                 3倍量程


探头和介质表面温差   衰减的倍数         衰减的百分比            加大量程倍数
                ≤20
              0dB                        0%                       无需加大
                ≤40
           5...10dB                5067%                  1倍量程
                ≤80
          10...20dB               6790%                  3倍量程



信号衰减计算方式,如果是现场有多种情况,就要把这几种情况都累加起来来计算信号衰减的量。
             ·
有少量加料                             5...10dB
             ·
有少量蒸汽                             5...20dB
             ·
探头和介质表面温差≤40     5...10dB

合计                                        最小15dB,最大40dB

在这种情况下,如果实际最大测量范围是 5 米,那么需要选用 50

量程的超声波液位计来的量。


底部螺纹安装

建议安装时使用塑料材质的法兰跟传感器连接

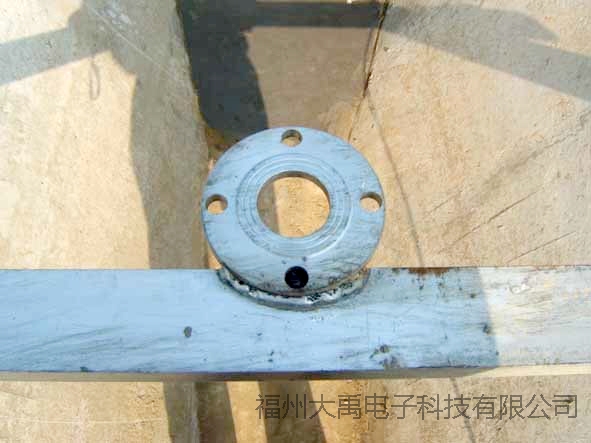

在被测物体上方装一个法兰
      说明: http://image0.chunsuns.com/site501/upload/album/20160706/2016070608501095292634.jpg

法兰上放一片内径相同的垫片

说明: http://image0.chunsuns.com/site501/upload/album/20160706/2016070608501571992278.jpg

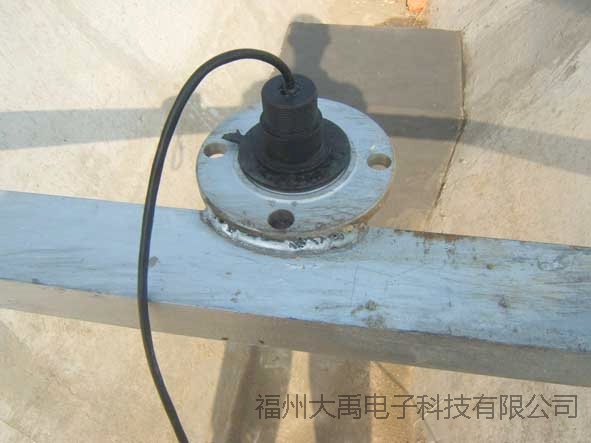

将换能器放入法兰孔

说明: http://image0.chunsuns.com/site501/upload/album/20160706/2016070608502133932842.jpg

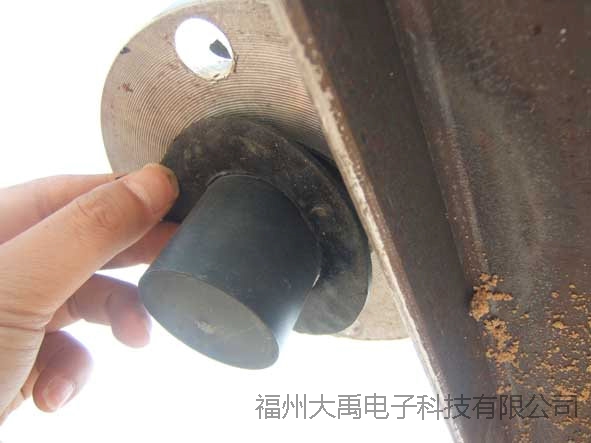

法兰下放一片内径相同的垫片

说明: http://image0.chunsuns.com/site501/upload/album/20160706/2016070608590146190915.jpg

拧上螺母固定好换能器

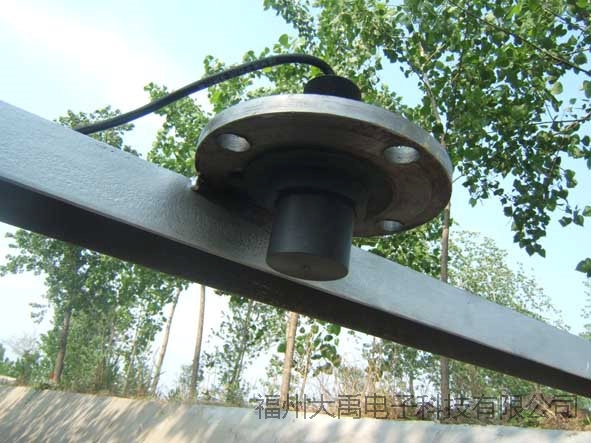

安装好了的换能器

说明: http://image0.chunsuns.com/site501/upload/album/20160706/2016070608590719598263.jpg

顶部螺纹安装-吊装法安装

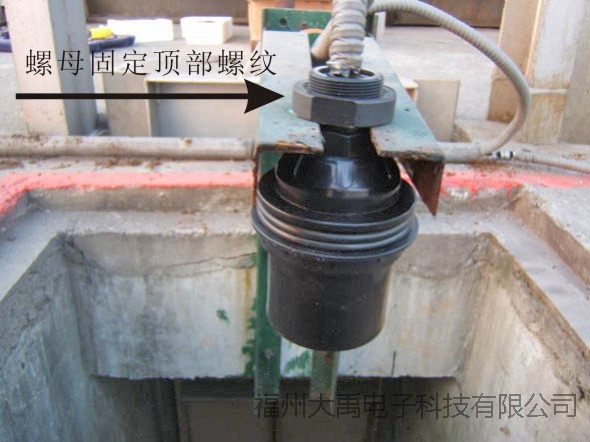

在探头顶部螺纹用螺母固定

说明: http://image0.chunsuns.com/site501/upload/album/20160706/2016070609112602868892.jpg

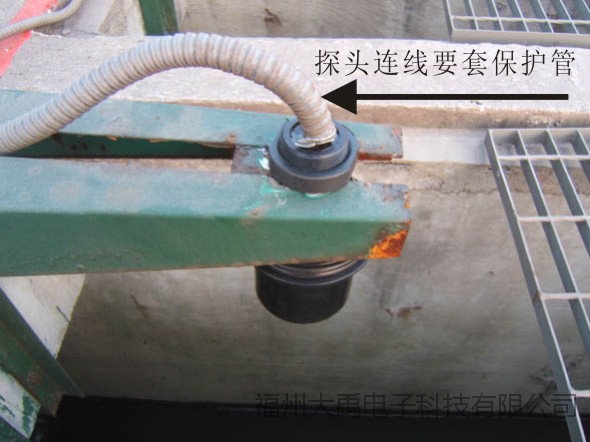

探头进线要用保护管

说明: http://image0.chunsuns.com/site501/upload/album/20160706/2016070609112958135736.jpg

安装在罐子上、水池上、盖板上、支架上安装跟以上方式基本相同。

探头安装完毕后,探头发射面一定露出盖板或者导波管。不能缩在盖板或者导波管里面。

说明: http://image0.chunsuns.com/site501/upload/album/20160706/2016070609225130533051.jpg

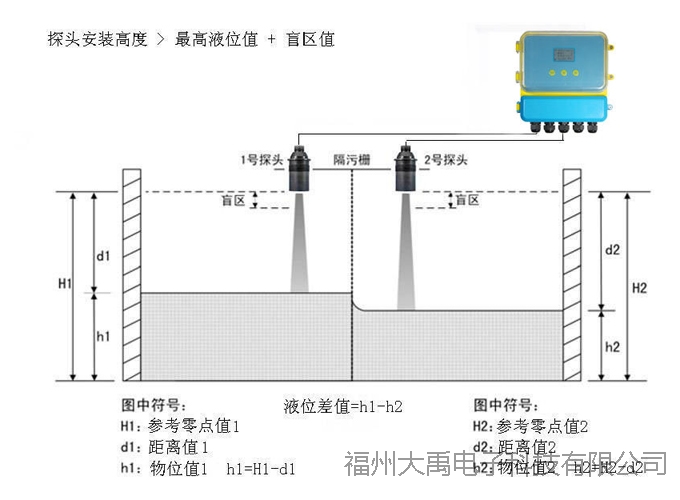

分体式超声波液位差计(料位,液位),是用来测量两个不同容器的液位或者料位的高低差别。

更多内容详见产品说明书。
