DYFX-WW 分体式超声波液位变送器

型号:DYFX-WW

功能:一体型

主机防护等级:显示仪表IP65,探头IP68

安装尺寸:根据量程和探头的选型


产品详情

     DYFX-WW分体式超声波液位计



说明: http://image0.chunsuns.com/site501/upload/album/20181017/2018101716534058366385.jpg



一、产品简介

超声波物位计(测量料位,液位),是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求,是我们公司经过多年努力开发,拥有完全自主产权的新一代超声波物位计。



、调试

由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况,比如:测量范围、零点、满程和现场工况等等。

超声波探头安装于被测容器顶部,电路控制探头向被测液体发射超声波,超声波到达被测液体或固体表面后被反射由探头接收,主机测得该过程的传播时间t,根据已知声速v即可得出料面至探头的距离L,在已知探头至容器底部距离即安装高度H 的前提下,即可换算出容器内物位高度h,

计算公式为:h=H–L L=V*t/2

什么是盲区:超声波探头在发射超声波时,不能同时检测回波。当探头距离液面很近时,发射波与回波将会重叠在一起而无法分辨,因此在距探头发射面一定距离范围内仪表不能正常检测,这段距离为盲区,在安装时应使探头高出最大物位一定距离,避免液面进入盲区。

换能器内置温度传感器,可实现测量值的温度补偿。

超声波换能器采用最佳声学匹配之专利技术,使其发射功率能更有效地辐射出去,提高信号强度,从而实现准确测量。


仪表概况

用:各类工业、水利的液位测量

测量范围:2米;5米,10米,15米,20米,25米,30米,35米,40米,45米,50

供电电压:12VDC24VDC220VAC±10%

过程连接:根据量程确定

主机外壳材料:ABSPC

传感器外壳材料:ABSPVDFPTFE

过程温度:-25+60

过程压力:03bar

线 制:四线制;

模拟信号输出:4-20mA;

数字信号输出:RS232或者RS485;

控制输出:2路继电器

防护等级:IP67

测量准确度:0.5%

示:LCD显示

传感器到主机电缆长度:10



三、主要技术指标


功  能分 体 型
 5米、10米、15米、20米、30米、4050米、6070
测量精度0.5%-1.0%
分辨率3mm0.1%(取大者)
 中文液晶显示
模拟输出420mA/510Ω负载
继电器(可选配)单通道为2组,双通道是4AC 250V/   8ADC
 30V/ 5A    状态可编程
 标配220V AC+15%    50Hz
可选24VDC 120mA
定做12VDC或电池供电
环境温度显示仪表-20+60℃,
探头-20+80
  可选485232通信(厂家协议)
防护等级显示仪表IP65,探头IP68
探头电缆可达100米,标配10
探头安装根据量程和探头的选型


产品功耗

分体式用24V电源供电,不带继电器功耗是100mA,带一个继电器是要120mA2路继电器145mA,3路继电器要170mA4路继电器要190mA.

具体功率如下:

无继电器是24×100mA=2.4W

1路继电器是24×120mA=2.9W

2路继电器是24×145mA=3.5W

3路继电器是24×170mA=4.1W

4路继电器是24×190mA=4.6W




备注:本系列超声波探头还可以根据客户需求定制:耐高压、耐高温、小口径、小盲区等特规探头。

四、安装指南

分体式超声波物位计标准型:



说明: https://img.alicdn.com/imgextra/i1/3033603278/O1CN011a5MlwK5uXboWIm_!!3033603278.jpg

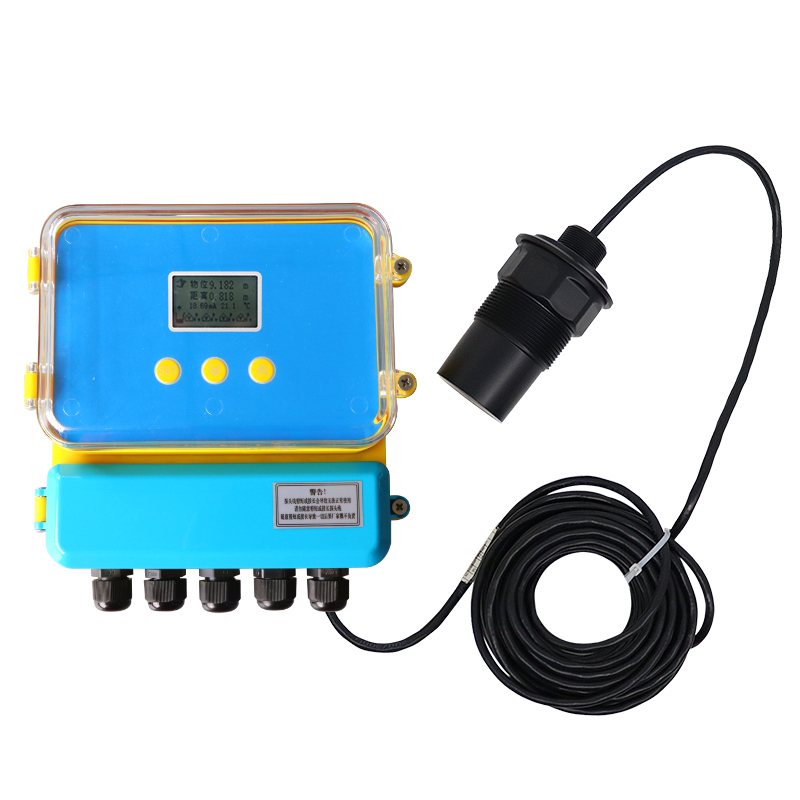

                          分体式液位计实物图

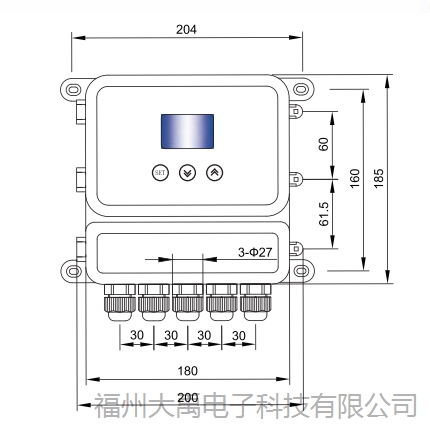

物位计安装尺寸图

说明: http://image0.chunsuns.com/site501/upload/album/20181017/2018101716552519278503.jpg





4.2安装指南

4.2.1理解专业术语

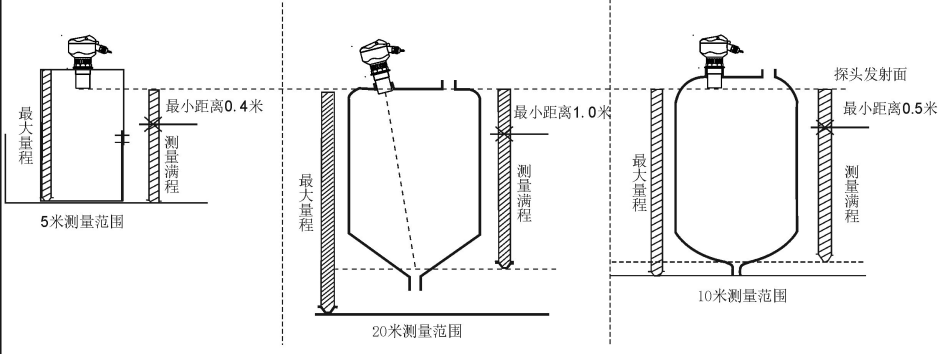

量程:在进行仪表选型的时候,量程的含义是很重要的,请看下面的示意图。

说明: https://img.alicdn.com/imgextra/i4/3033603278/O1CN011a5MlyN0getu4Pz_!!3033603278.png

②发射角和虚假回波

超声波波速通过探头聚焦,脉冲波速的发射就好像手电筒的光速一样,离探头越远的地方,扩散面积就越大。

在发射角内的任何物体,如:管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体,都会造成很强的虚假回波,特别是发射角内距离探头较近的物体。

例如:在距离探头6米处的管道造成的虚假回波要比距离探头18米处同样管道造成的虚假回波强9倍。

★尽量使传感器的轴线垂直于介质表面,并且避免在发射角内有任何其他物体。如:管道和支架等。



4.2.2测量范围选择

测量范围取决于超声波探头的范围。超声波探头的范围则取决于现场的工作环境、被测量目标、温度等。根据下表,你可以选择出你所需要的测量范围是几米。

液体表面

衰减的倍数

衰减的百分比

加大量程倍数

平稳

0dB

0%

无需加大

波纹

5...10dB

5067%

1倍量程

大波动(比如有搅拌叶片)

10...20dB

90%

3倍量程



固体物料表面

衰减的倍数

衰减的百分比

加大量程倍数

坚硬,粗糙(比如颗粒状橡胶)

40dB

99%

10倍量程

柔软(比如煤粉、水泥、粉煤灰)

40...60dB

9999.9%

不建议使用



有粉尘

衰减的倍数

衰减的百分比

加大量程倍数

没有

0dB

0%

无需加大

少量

5dB

50%

1倍量程

大量

5...20dB

5090%

3倍量程



有加料

衰减的倍数

衰减的百分比

加大量程倍数

0dB

0%

无需加大

少量

5...10dB

5067%

1倍量程

大量

10...40dB

6799%

3倍量程



有雾气

衰减的倍数

衰减的百分比

加大量程倍数

0dB

0%

无需加大

少量

5...10dB

5067%

1倍量程

大量

10...20dB

6790%

3倍量程



有蒸汽

衰减的倍数

衰减的百分比

加大量程倍数

0dB

0%

无需加大

少量

5...10dB

5067%

1倍量程

大量

10...20dB

6790%

3倍量程



探头和介质表面温差

衰减的倍数

衰减的百分比

加大量程倍数

≤20

0dB

0%

无需加大

≤40

5...10dB

5067%

1倍量程

≤80

10...20dB

6790%

3倍量程

信号衰减计算方式,如果是现场有多种情况,就要把这几种情况都累加起来来计算信号衰减的量。

·有少量加料            5...10dB

·有少量蒸汽            5...20dB

·探头和介质表面温差≤40℃   5...10dB

 合计       最小15dB,最大40dB。

在这种情况下,如果实际最大测量范围是5米,那么需要选用50米量程的超声波液位计来的量。

4.2.5测量液体

4.2.5.1平顶罐

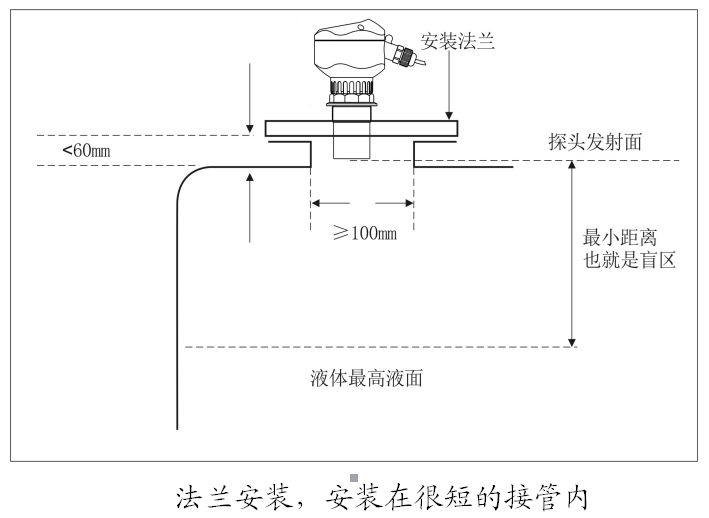

平顶罐一般都有一个很短的接管,接管的基准面是法兰的下底面,在接管长度≤60mm,接管内径≥100mm,接管内壁平整无毛刺、凸起物的前提下,安装后探头的发射面低于法兰的下底面3cm就可以测量。

说明: https://img.alicdn.com/imgextra/i3/3033603278/O1CN011a5MlwMKsSyHKDF_!!3033603278.png

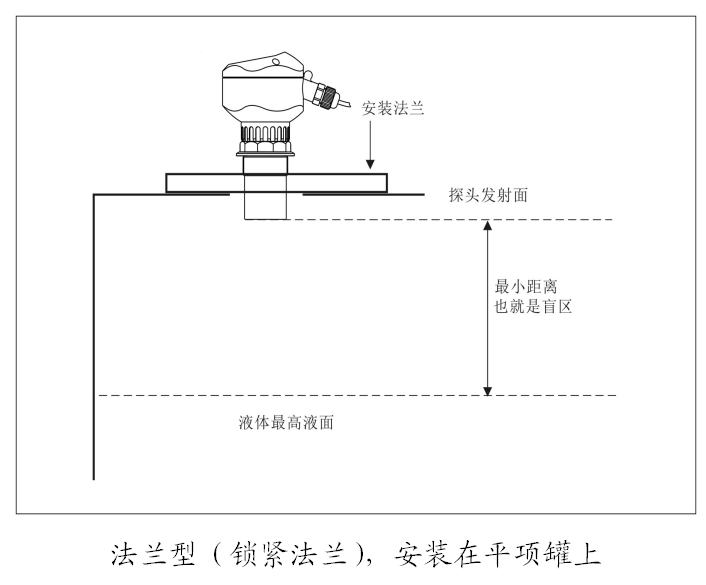

最理想的安装是直接将仪表安装在平顶容器上,不使用接管,容器上的圆形开口就可以足够固定安装用的法兰或者万向节。探头发射面是在基准面以下。

说明: https://img.alicdn.com/imgextra/i4/3033603278/O1CN011a5MlwMUkQp8Nay_!!3033603278.png

4.2.5.2拱形罐顶

对于拱形罐,仪表最好不要安装在罐顶中央,而是安装在罐顶半径的1/2或者2/3(在满足离罐壁一定距离的前提下)。对于超声波脉冲来讲,拱形罐顶就好像是一个凸透镜,如果探头安装在凸透镜的焦点上,那么它就会接收到所有虚假回波。因此应该尽量避免将传感器探头安装在拱形罐顶中央。

说明: https://img.alicdn.com/imgextra/i3/3033603278/O1CN011a5MlwMKsSyHKDF_!!3033603278.png
