基于双水听器测距的漏水点定位技术解析

　　一、技术原理与实现方法

　　1. 核心原理

　　通过两个水听器接收漏水点产生的声波信号，利用时差定位法(TDOA)计算漏水点位置。具体步骤如下：

　　• 声波传播模型：漏水点产生的声波以球面波形式向四周扩散，到达两个水听器的时间存在差异。

　　• 时差计算：记录声波到达两个水听器的时间差(Δt)，结合声速(v)和已知水听器间距(d)，通过几何关系解算漏水点坐标。

　　2. 实施步骤

　　• 水听器布置：

　　• 间距建议：5-10米(根据管道直径和声波衰减调整)。

　　• 位置要求：对称分布于管道两侧或上下游，确保声波接收路径无遮挡。

　　• 信号采集：

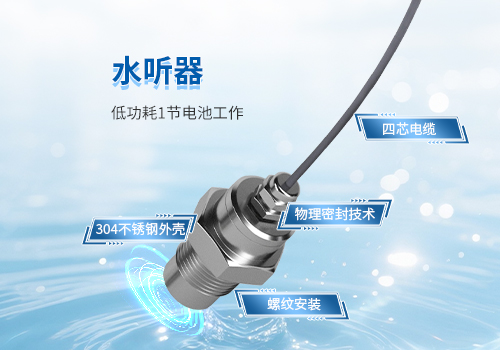

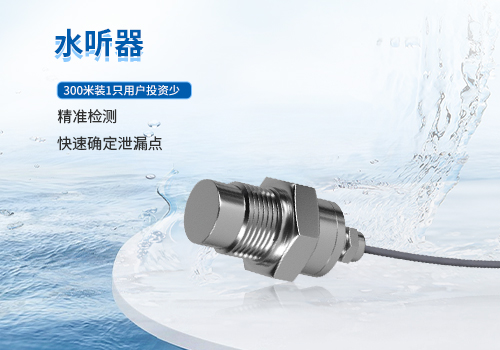

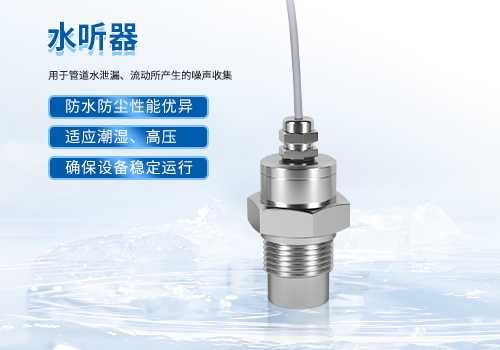

　　• 使用高灵敏度水听器(频响范围：10Hz-10kHz)，采样率≥100kHz。

　　• 同步采集两个水听器的声波信号，确保时间基准一致。

　　• 时差提取：

　　• 采用互相关算法计算两信号的时间差，消除噪声干扰。

　　• 示例：若Δt=0.001s，声速v=1500m/s，则漏水点与两水听器的距离差为1.5米。

　　• 定位解算：

　　• 将时差转换为距离差，结合水听器坐标，通过几何法或最小二乘法求解漏水点位置。

　　二、技术优势与局限性

　　1. 优势

　　• 非开挖检测：无需破坏管道，适用于复杂地下环境。

　　• 实时定位：可实时监测漏水点位置，效率高于传统听漏法。

　　• 成本可控：设备成本低于分布式光纤传感系统，适合中小规模管道。

　　2. 局限性

　　• 声速依赖：声速受水温、水质影响，需定期校准(误差约±1%)。

　　• 环境干扰：背景噪声(如交通、工业)可能降低时差提取精度。

　　• 单点定位：仅能定位单一漏水点，复杂多漏点场景需多组水听器。

　　三、优化建议与未来方向

　　1. 优化建议

　　• 声速补偿：安装温度传感器，实时修正声速(误差降低50%)。

　　• 多组水听器：复杂管道采用3组以上水听器，提高多漏点检测能力。

　　• 信号增强：使用前置放大器和滤波器，提升信噪比(SNR≥20dB)。

　　2. 未来方向

　　• AI算法融合：结合深度学习，自动识别漏水声波特征，减少人工干预。

　　• 物联网集成：与SCADA系统联动，实现远程监控和预警。

　　双水听器测距法是一种高效、低成本的漏水点定位技术，适用于中小规模管道的非开挖检测。通过优化声速补偿、多组水听器布置和信号处理算法，可进一步提升定位精度和抗干扰能力。未来结合AI和物联网技术，将推动该技术向智能化、自动化方向发展。
