大禹超声波液位计错误安装及解决办法

时间:2020-09-15  作者:  浏览量:175

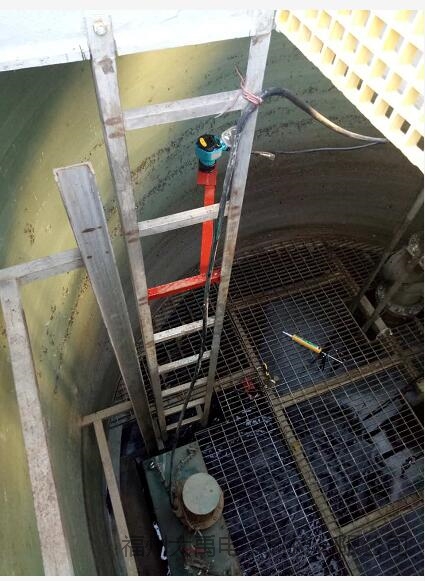

8月8日,山东客户在一体化污水泵站现场打来电话,说是超声波液位计在使用过程中,不能得到常规数据,我方工程师在询问后要求对方拍现场图片过来,客户很快传来产品在现场的安装照片。如下图所示:

说明: http://image0.chunsuns.com/site501/upload/album/20170809/2017080908374606534867.jpg





通过现场照片,我们可以直观的看到,这个液位计的安装方式是完全错误的。超声波液位计在安装环境中,要注意有无影响测量物体:

发射角和虚假回波

超声波波速通过探头聚焦,脉冲波速的发射就好像手电筒的光速一样,离探头越远的地方,扩散面积就越大。

在发射角内的任何物体,如:管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体,都会造成很强的虚假回波,特别是发射角内距离探头较近的物体。

我们从上图所示,很明显的可以看到支架和下方的栅栏是造成数据测量无法正常显示的原因所在。

客户现场超声波液位计探头到物体底部6.7米的范围,要求全部测出来。

具体解决办法如下:

首先,我们必须把探头下方的铁网去掉,这是造成问题的主要物体,影响测量数据,形成虚假回波的原因。如果担心去掉不安全,也可以通过加装导管,穿过铁网来解决。

其次,改成分体式探头安装在铁网下方,前提是最高液位不超过铁网的情况下。

如果您对以上问题有任何疑问,可随时拨打电话:0591-28082552  福州大禹电子科技有限公司将竭诚为您服务!
