超声波多普勒流量计常规运用在城市河道、农业灌溉灌区主干渠、城市污水管网、城市雨水管网等水位、流速、流量监测。以下我们将分析特殊案例，涵洞出水流量监测。

          环境说明：涵洞出水口圆管直径600mm，水池深度约6.35m。污水从涵洞内以缓慢的速度流出;涵洞出口水池约有1米宽，深度较深，测量时水位大约有3.6m。

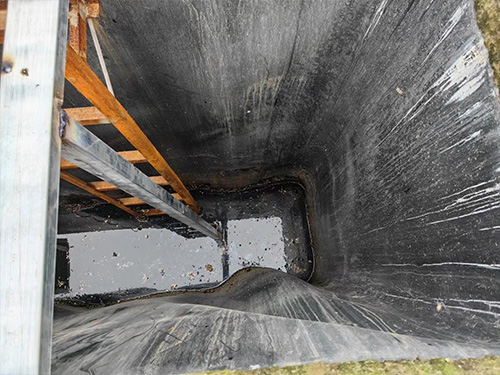

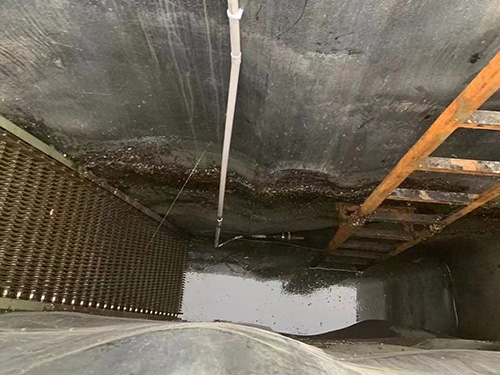

　　见涵洞测流(图1)中，超声波多普勒流速仪的安装位置是否正确呢?上图安装位置在涵洞出口1米多外，探头紧贴侧壁。这种安装方式会导致几乎测不到流速，因为水从涵洞出来后直接进入较深的蓄水处理池，流速几乎测量不了，流速仪在进行流速检测时流速需在0.02m/s以上。水位测量没有问题，用户反映除了流速没有，其他数据都正常。

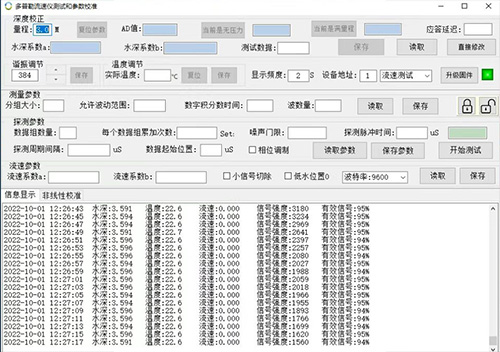

           由读取的数据可知：水位一直保持在3.59米，测量精度为毫米级;温度保持在22.6左右，温度精度为0.1℃;因为安装位置的选择不符合，导致流速数据为0，分辨率为0.001m/s;超声波发射信号强度可读取，数据均为有效信号。通过以上数据分析得出水位数据基本与现场相符，根据安装位置分析得出流速数据也相符。

      由读取的数据可知：水位一直保持在3.59米，测量精度为毫米级;温度保持在22.6左右，温度精度为0.1℃;因为安装位置的选择不符合，导致流速数据为0，分辨率为0.001m/s;超声波发射信号强度可读取，数据均为有效信号。通过以上数据分析得出水位数据基本与现场相符，根据安装位置分析得出流速数据也相符。

　　通过与安装技术人员交流之后，我们给出以下建议：

　　1、流速仪安装点位往右前移，移动到管道出水口处，方便准确无误的检测管道内流体的流速;(如果可以，建议流速仪伸入管道0.5~1米)

　　流速仪往管道中心靠拢，安装在管道出水口的正中。
