赛克一体式超声波液位计DYSK-WW

型号: DYSK-WW

功能:一体型

主机防护等级: IP66;探头防护等级:IP68

安装尺寸:螺纹M48×1.5mm、螺纹M60×2或M62×2

产品详情

塞克系列10m量程一体式防腐型超声波液位计/料位计/物位计

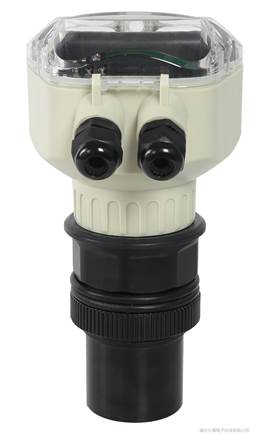

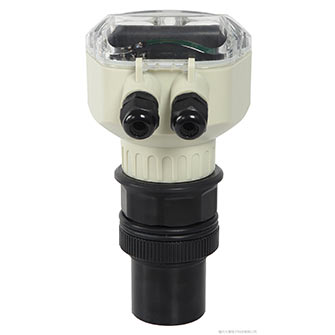

赛克一体式超声波液位计DYSK-WW

说明: http://image0.chunsuns.com/site501/upload/album/20181025/2018102511042896741259.jpg


赛克式超声波液位计,超声波水位计,超声波物位计可非接触式测量液体的高度,为工业的自动化运行,提供实时的液位数据。


本仪表包含多项专利技术,具有安全、清洁、稳定可靠、安装维护方便等特点,适用于有酸、碱、盐、防腐等环境,应用于石油化工、市政工程、水利水文、环保、食品等行业,测量水或者其他液体的高度。


目前正在使用的客户有:富阳自来水总厂、大庆供水供应站、蒙牛集团、平湖酒业、蒙牛集团等。



一、产品技术参数
量程:0~10m
产品盲区:0.25m~0.50m
测量精度: ±0.25~0.5% ;分辨率:3mm或0.1%(取大者)
输出方式:4~20mA/510欧姆负载;
显示输出:英文液晶显示物位测量值、距离测量值、环境温度值。
供电方式:(198V/50HZ-240V/50HZ)、(100V/50HZ-240V/50HZ)或者24VDC 120mA可选
工作温度:仪表:-20~+60℃,探头: -40~+70℃
环境压力: 常规探头为3公斤,就是0.3MPa。探头耐压最高可以做到16公斤,就是1.6MPa
发射角度:半功率角:11°,锐度角:27°
耐腐蚀性:可以在硫酸、盐酸、氢氟酸、苛性钠等强酸强碱条件使用
主机防护等级: IP66;探头防护等级:IP68
安装尺寸:螺纹M48×1.5mm、螺纹M60×2或M62×2


二、产品优势

电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,完全可以跟世界同类型仪表相比。
●  带有智能回波曲线,可以从回波曲线判断出是否测量到障碍物、是否有电磁干扰、是否有多次回波。
●  中文和英文菜单可以自由切换,国内国外操作人员都能够看懂。
●  带有引导菜单,没有说明书也能够根据引导菜单完成操作。
●  带声速标定功能,在声速跟空气不一样的罐体内也可以正确测量。

三、应用范围

赛克一体式超声波液位计,超声波水位计,超声波物位计可非接触式测量液体的高度,为工业的自动化运行,提供实时的液位数据。
本仪表包含多项专利技术,具有安全、清洁、稳定可靠、安装维护方便等特点,适用于有酸、碱、盐、防腐等环境,应用于石油化工、市政工程、水利水文、环保、食品等行业,测量水或者其他液体的高度。

目前正在使用的客户有:富阳自来水总厂、大庆供水供应站、蒙牛集团、平湖酒业、蒙牛集团等。

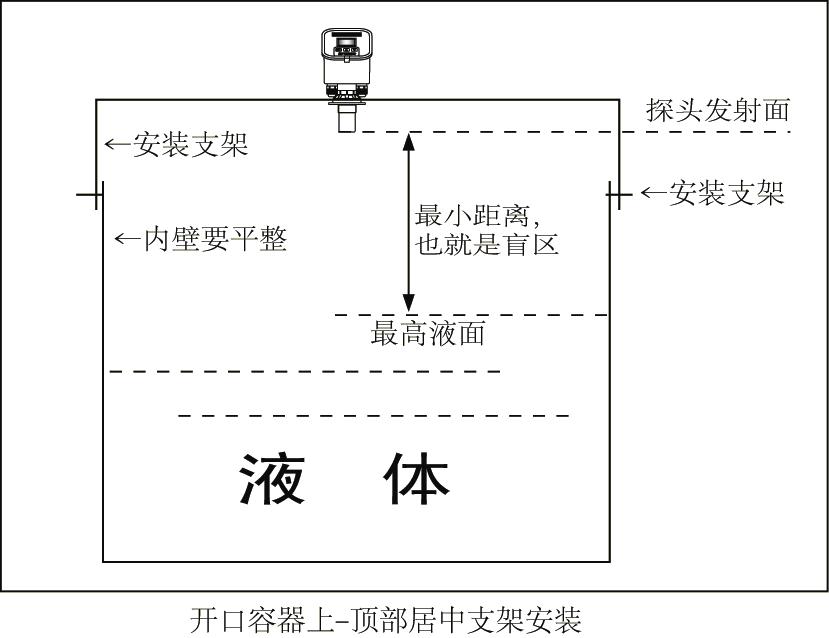

四、安装说明

                              说明: http://www.yi7.com/file/upload/201301/21/09-44-13-38-50381.jpg

                                                                图1          产品的安装图
五、注意事项

1.本仪表在室外使用,最好安装遮阳篷或者保护箱,以免时间长了,液晶屏受阳光照射而老化。
如果在有腐蚀性气体的环境中使用,需要加装防腐外套,并且拧紧仪表的外表壳和进出线端子。
在有腐蚀性气体或液体的场合使用,或者在海边、海上使用,需要选用防腐型的。

2. 电线、电缆保护管,要注意密封防止积水,防止被老鼠等啮齿类动物撕咬。

3.仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。

4.仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。

5.超声波探头要和被测的液面垂直,在超声波发射的锥形的范围内不能有其它障碍物。

6.如果在<-20℃或>+60℃的温度下使用,请事先联系本公司的技术服务部门。

7.使用环境有粉尘、蒸汽、雾气,液面有泡沫、漂浮物,液体有搅拌,波浪等情况请事先联系本公司的技术服务部门,需要区别对待。

六、选型需要知道的参数

1.被测量的介质类型,液体还是固体。
如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物;
如果是固体:是否有粉尘。

2.介质的最低~最高温度,最低~最大压力。

3.介质的腐蚀性,如果是放在罐子内的,需要知道罐子的材质,有没有防腐的衬里。

4.是否需要防爆,防腐。

5.测量范围是几米,要求盲区是多少。

6.工作环境:例如敞口的池子、有盖板的池子、卧罐、立罐、球罐,罐子是否同大气压等。

7.工作电压:24VDC还是220VAC。

8.输出信号:4~20mA电流。

9.设备形式:一体式
