超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种,根据检测的方式可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。

超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。

超声波多普勒流速仪的测量原理是以物理学中的多普勒效应为基础的。根据声学多普勒效应，当声源和观察者之间有相对运动时，观察者所感受到的声频率将不同于声源所发出的频率。这个因相对运动而产生的频率变化与两物体的相对速度成正比。超声波多普勒流速仪是在管道、渠道或者河流内测量水的流速的设备，主要应用于以下范围：·洪涝灾害监测 ·污水排放 ·天然的河溪 ·市政给排水·水量流失/渗入监测 ·灌溉流程监测 ·河口和潮汐的研究 ·渔业/水利 ·海岸侵蚀研究·暗渠流程监测 ·道路排水监测·运河流程研究 ·江河流程监测。

超声波流量计目前所存在的缺点主要是可测流体的温度范围受超声波换能铝及换能器与管道之间的耦合材料耐温程度的限制，以及高温下被测流体传声速度的原始数据不全。目前我国只能用于测量200℃以下的流体。另外，超声波流量计的测量线路比一般流量计复杂。这是因为，一般工业计量中液体的流速常常是每秒几米，而声波在液体中的传播速度约为1500m／s左右，被测流体流速(流量)变化带给声速的变化量最大也是10－3数量级．若要求测量流速的准确度为1％，则对声速的测量准确度需为10-5～10-6数量级，因此必须有完善的测量线路才能实现，这也正是超声波流量计只有在集成电路技术迅速发展的前题下才能得到实际应用的原因。

超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振劝。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。

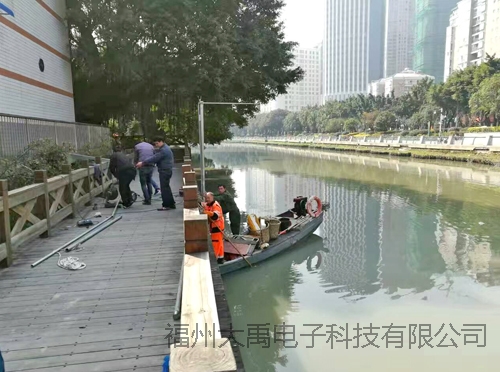

超声波流量计使用现场

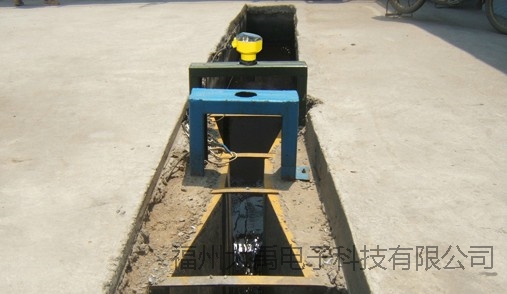

多普勒流速仪安装现场

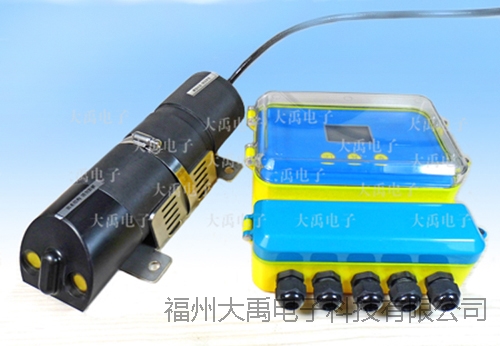

超声波多普勒流速仪实物图
