11月中旬，大禹电子的工程师来到渐入冬季的徐州邵店镇农田溉溉的客户现场，就我司超声波多普勒流量计和明渠流计实地测量及安装事宜，进行全程指导。

众所周知，农田灌溉渠道大多数都是明渠，形状为矩形、梯形，少部分是U字型的。

超声波多普勒流量计的 安装

在安装超声波多普勒流量计时我们对上游和下游渠道的要求：在传感器上游，要有渠道宽度10倍的直渠道；如果上游是闸门、水泵，传感器和闸门、水泵之间要有渠道宽度30倍的直渠道。传感器的下游，要有渠道宽度5倍的直渠道。

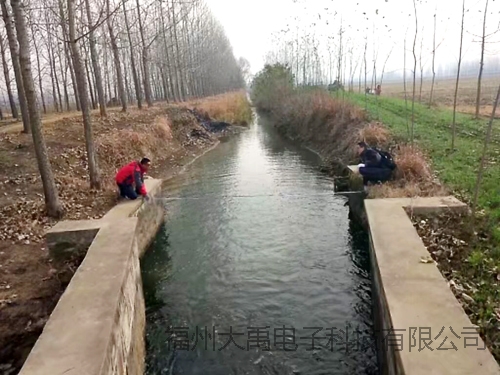

邵店镇随处可见的明渠流量计安装渠道

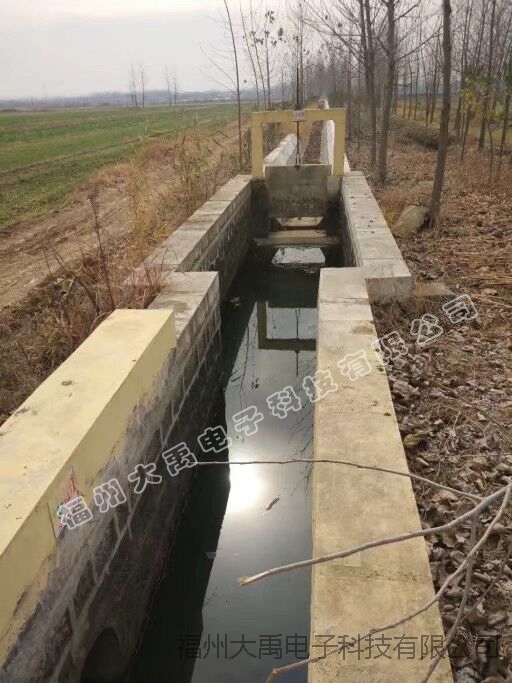

超声波多普勒流量计安装渠道

埋地法安装：适用于水中没有什么沉积物的渠道，传感器跟渠道之间用安装底座来固定。传感器要正对着水流方向安装。

在灌溉渠道内，如果没有沉积物，我们把传感器安装在渠道底部的正中央，正对着水流方向，这样能够测量到中间的流速，是最理想的安装位置。

矩形渠道传感器埋地法安装安装实物图

活动支架安装法-宽度2米以内渠道。如果有沉积物，比如：淤泥。要把传感器安装在沉积物的旁边或者上面。这个时候就需要用到安装支架，安装支架可以根据下图来制作。因为每个现场安装支架的高度和宽度都不相同，一般都是在现场附近找人制作。

传感器的支架和岸边起固定作用的支架之间用螺丝拧在一起，这样要维修和维护的时候，把岸边支架上的螺母拧掉就可以把传感器从水里面捞出来。

支架制作和安装的基本要求：

1.宽度1米以内的渠道，支架要把传感器装在渠道的正中间。宽度1米-2米的渠道，传感器要离开渠道壁0.40米以上。

2.支架装好传感器之后，传感器要正对水流方向，在水流的冲击下，要长期不能变形，同时也不能抖动，传感器要跟水面平行。

3.传感器安装的位置，要高于渠道底部的淤泥。

4.在传感器前方60°发射角度范围内，并且在距离1米内，不能有任何障碍物。

5.支架的制作，要尽可能减小对水流阻挡的面积，以免影响流速。阻挡面积增大，还会产生一个问题，就是容易缠绕垃圾或者水草。

活动支架安装法-宽度2米以上渠道

在2米以上的较宽渠道上，要把传感器安装在渠道中间的底部施工量比较大，一般都是用活动支架来安装，安装在渠道的一侧。如果渠道宽度超过5米以上，建议在渠道的左边和右边各安装一个传感器来测量。支架要做成在岸边可以拆卸的。

如图所示

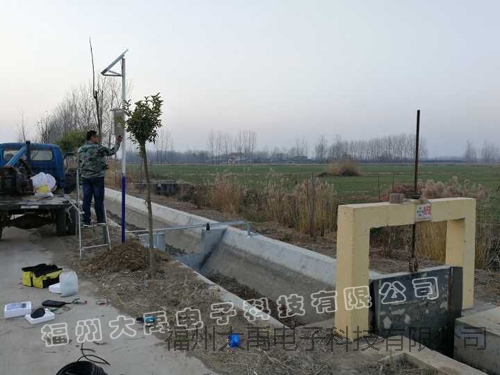

超声波多普勒流量计 的安装位置

货车上的 超声波多普勒流量计

由于当时的安装现场没有电源，当地农田部门请修建堰槽的师傅开车拉上小型发电机，并把超声波多普勒流量计和明渠流量计一并载入现场。

超声波明渠流量计 的安装

流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低。通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，把渠道的影响尽可能减小。

常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽。

使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。

量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。本说明书摘抄了一部分（第六、量水堰槽）。巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。

直角三角堰也是用相应的公式计算出水位—流量对应关系。

 矩形堰也有相应的公式。但是还与安装的渠道尺寸有关，确定水位-流量关系时，矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。

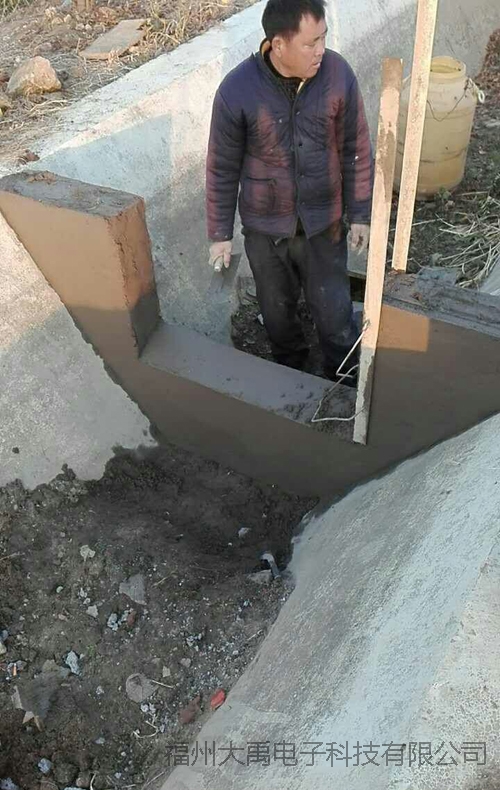

现场的师傅在我司工程师的指导下，加装矩形堰

分体式超声波明渠流量计的仪表显示部分应安装在室内。室内要通风良好，无腐蚀性气体。仪表为壁挂安装。如室内条件不好或必须挂在室外，应装在仪表防护箱内，避免日晒雨淋。

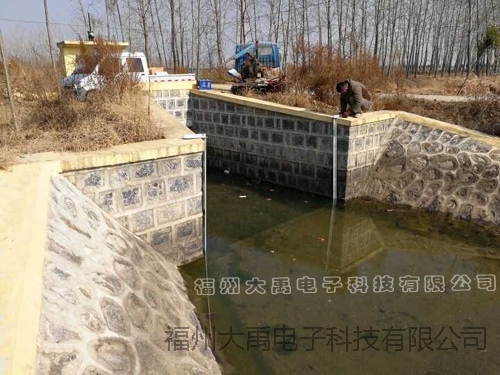

矩形堰 及 超声波明渠流量计 安装现场

从前期客户现场的勘察到首批产品的安装完成历时半个月，大禹电子的工程师和客户以及当地的外加工师傅也变成了要好的朋友。

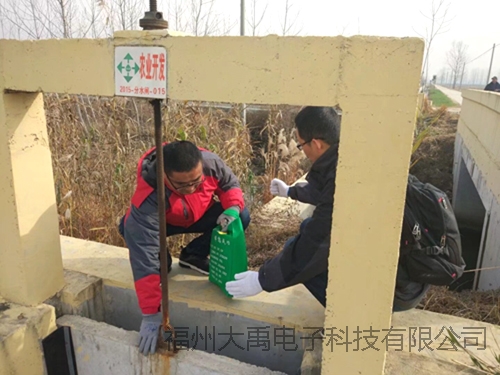

以下是勘察初期测量尺寸的现场照片：
