河道流量计主要安装在河道上测量流量,因为大部分河道的断面都是自然形成的,因此在安装上需要费一番心思。
一、安装的支架要符合河道边坡的地形。
河道流量计分为超声波多普勒流速仪传感器和主机两部分,两者之间用电缆连接,超声波多普勒流速仪传感器要安装在水中,并且保证在正常年份中,不会露出水面。

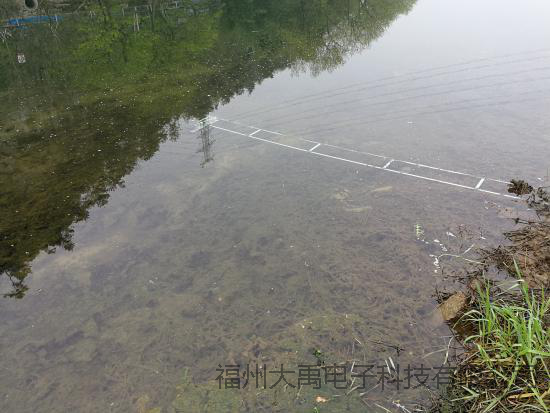

宁波樟溪河中的河道流量计传感器
二、要确保不会被汛期的大水给冲垮或者冲走。
河水在汛期和平时的流速可以相差3-10倍,高流速下,对安装支架的冲击力非常大。所以在自然河道中,需要在河底打桩来固定支架。
三、要让传感器符合测量要求
1. 传感器正对着水流方向。
2. 处于水流平稳区。
3. 传感器正前方10米之内不能有任何阻挡流水的物体,传感器正后方5米之内不能有任何阻挡流水的物体。具体的安装支架实物图如下:

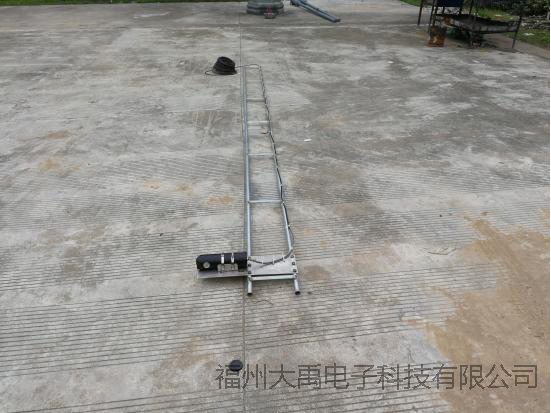

河道流量计传感器的斜坡固定支架
河道流量计在现场经过多次使用,对安装支架做了多次修改,这一次宁波樟溪河现场的安装支架,经受了汛期洪水的冲击。
