成孔检测换能器性能大揭秘:多因素全解析!【大禹】

时间:2025-03-26  作者:大禹电子  浏览量:35

  成孔检测换能器的影响因素可归纳为以下几类,结合用户提供的参数及搜索结果分析如下:

  一、泥浆参数

  1. 泥浆密度

  • 密度范围1.1~1.3 g/cm³直接影响超声波信号穿透能力。密度1.3时(如膨润土泥浆),声波衰减严重,检测距离仅5米;而在清水(密度1.0)中检测距离可达200米。

  • 高密度泥浆(如1.3)因固体颗粒或黏度增加,会显著削弱信号强度,甚至无法接收反射信号。

  2. 固体颗粒与气泡

  • 含1%细小颗粒(如粉末状固体)的泥浆会完全阻断信号传输,导致换能器无法接收有效数据。

  • 清孔产生的气泡在密度1.1时可能使信号完全消失,尤其在泥浆黏度较低时干扰更明显。

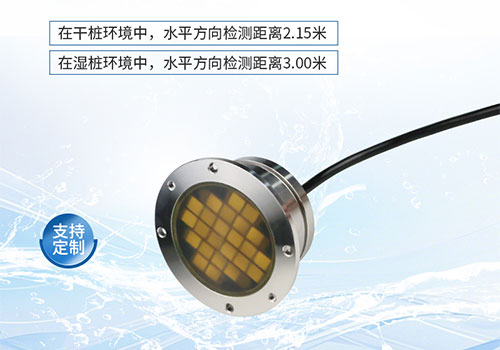

成孔检测换能器

  二、换能器性能与设计

  1. 检测模式与电路设计

  • 1发1收模式通过优化发射与接收电路的隔离性,可将盲区缩小至0.2米(需配合TGC技术动态调节信号增益)。

  • 电路设计不良(如未做时间增益补偿)会扩大盲区范围至0.4~0.8米,影响浅层孔壁检测精度。

  2. 设备适应性

  • 如DYW-88K-200B型号在清水环境中性能优异,但在复杂泥浆中受限于颗粒和密度,需根据工况调整参数或选择低频换能器以增强穿透力。

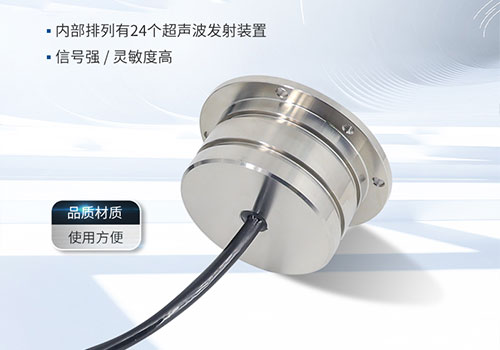

成孔检测换能器

  三、环境与操作因素

  1. 土体特性

  • 土体密度、孔隙率等影响声波传播速度,高密实土层声速较快,需通过声时差校准孔径计算。

  • 沉渣厚度检测需结合“双控法”多次测量,避免因曲线拐点选择偏差导致误判。

  2. 操作规范性

  • 换能器需在高压环境下(如200米水深)保持密封性和稳定性,避免漏水或变形。

  • 检测人员操作熟练度不足可能导致数据误差,需定期培训并规范流程。

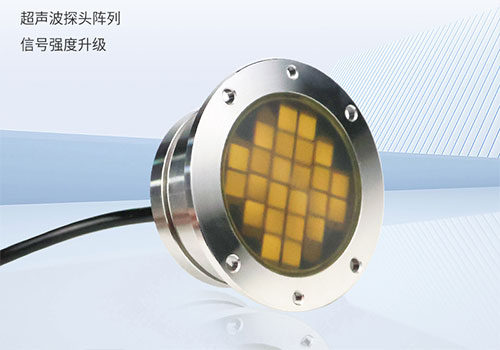

成孔检测换能器

  四、解决方案与技术优化

  • 泥浆调配:控制泥浆密度≤1.2,减少固体颗粒含量(如使用聚合物泥浆降低含砂量),并避免清孔后气泡残留

  • 设备选型:针对复杂地层选择低频换能器(穿透力强)或双模式探头(兼顾浅层盲区与深层检测)。

  • 数据校准:结合声速标定和TGC技术动态补偿信号衰减,提升孔径与垂直度计算精度。

  所以成孔检测换能器的性能受泥浆环境(密度、颗粒、气泡)、设备设计(频率、电路)、操作规范及土体特性等多因素制约。实际应用中需根据具体工况优化泥浆参数、设备配置及检测流程,以确保数据可靠性。
