水下测距传感器安装指南:耐压10米,接线无忧!【大禹电子】

时间:2025-03-26  作者:大禹电子  浏览量:27

  对于耐压10米水深的水下测距传感器,其接下方式(固定与接线)可以归纳如下:

  固定方式

  • 自带螺母固定:传感器通常配备有自带的螺母,您可以使用这些螺母将传感器牢固地固定在安装位置。这种固定方式简单可靠,适用于多种安装环境。

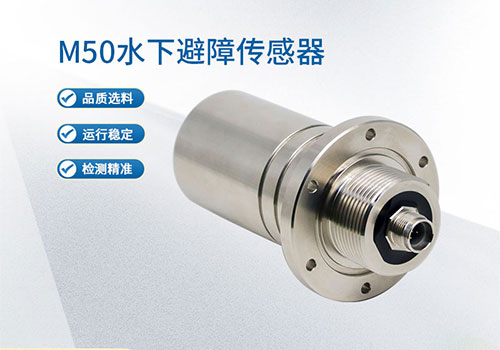

M50水下测距传感器

  接线方式

  • 24V供电 RS485接线方式:

  • 供电电源:

  • 红线:连接直流24VDC+(正极)。

  • 黑线:连接直流24VDC–(负极),并且需要将此线可靠接地。

  • 485通讯:

  • 白线:连接485 A。

  • 黄线:连接485B。

  接地要求

  • 电源负极接地:根据要求,需要将电源负极(黑线)与大地连接,以确保设备的安全运行和信号的稳定性。

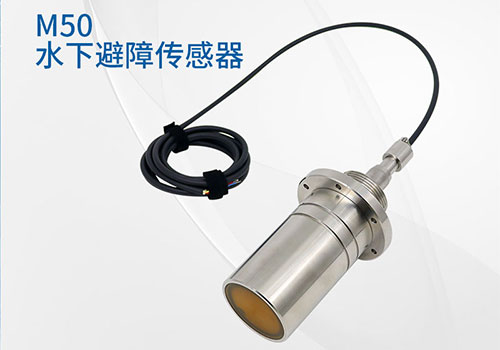

M50水下测距传感器

  注意事项

  • 安装环境:确保传感器安装在水下环境中,且耐压等级符合10米水深的要求。

  • 接线正确性:在接线时,务必确保每根线都正确连接到相应的端子上,避免接错导致设备损坏或测量不准确。

  • 防水措施:由于传感器安装在水下,需要确保所有接线口和固定螺母都具有良好的防水性能,以防止水分渗入设备内部。

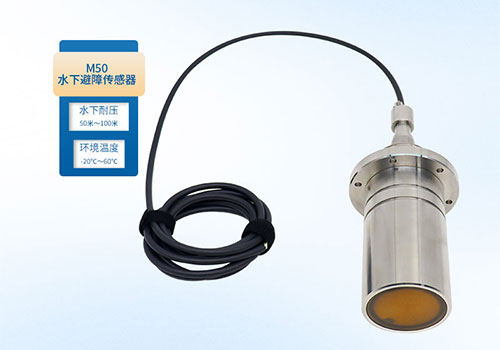

M50水下测距传感器

  对于耐压10米水深的水下测距传感器,其接下方式主要包括自带螺母固定和24V供电RS485接线方式。在接线时,需要注意电源负极的接地要求和各线的连接正确性。同时,确保安装环境的防水性能和设备的耐压等级也是非常重要的。
