超声波烟道流量计作为新一代气体流量测量技术，通过时差法原理实现对烟道、烟囱等复杂工况的精准监测。以下从技术原理、核心优势及行业应用三个维度展开解析：

　　一、技术原理与创新

　　1. 时差法测量机制

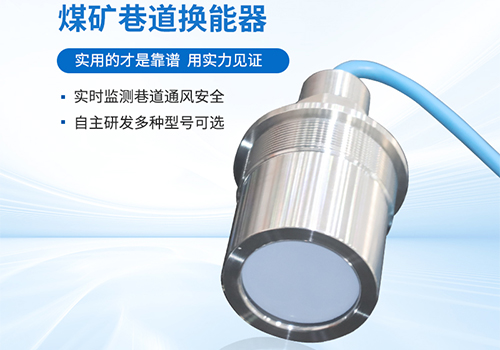

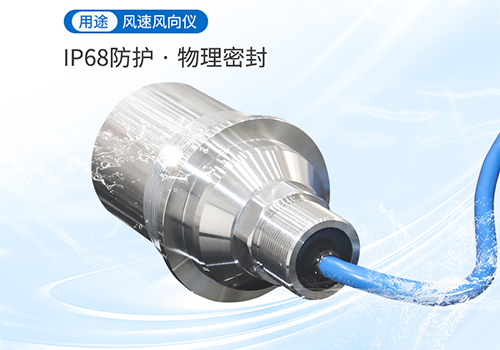

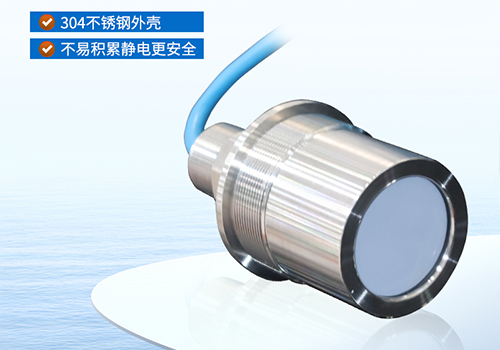

　　通过对称安装的超声波换能器(发射端与接收端)，测量超声波顺流(t₁)与逆流(t₂)传播时间差，结合公式计算流速：

　　v=L2cos⁡θ(1t1−1t2)v = frac{L}{2 cos heta} left( frac{1}{t_1} - frac{1}{t_2} ight)v=2cosθL(t11−t21)

　　其中L为声程距离，θ为声波路径与流体流向夹角。该原理在低至0.1m/s流速时仍能保持±0.2m/s精度。

　　2. 多声道补偿技术

　　采用4-8声道交叉布局(如ISO17089推荐方案)，通过CFD流场模拟优化声道分布，将不规则流场引起的误差从±2.5%降至±0.8%。典型产品FLOWSIC100的多声道系统可实现烟道截面的流速分层建模。

　　3. 结构创新突破

　　• 整流器集成：新天科技专利技术(CN222761685U)在导流管内设置蜂窝状整流器，使气体流场稳定性提升40%，降低湍流干扰

　　• 旋转壳体设计：支持壳体360°旋转，便于不同角度查看数据，密封圈寿命达10年(加速老化试验验证)

　　二、典型应用场景

　　1. 环保排放监测

　　在电厂脱硫塔出口监测SO₂排放流量，配合CEMS系统实现±2%的排放总量核算精度。重庆某电厂实测数据显示，较传统皮托管法数据一致性提高35%。

　　2. 工业过程控制

　　应用于钢铁厂烧结机头烟气监测，耐受150℃高温和20g/m³粉尘浓度。宝钢案例显示，通过四声道补偿技术，在4m×6m矩形烟道中实现流速分布不均度<8%。

　　3. 能源计量管理

　　城市燃气计量场景下，新天科技专利产品在DN300管道中实现0.5%级计量精度，通过可旋转壳体设计降低抄表维护成本30%。

　　三、技术演进趋势

　　1. 智能化升级

　　边缘计算模块集成(如FLOWSIC100系列)，可在本地完成流场三维重构，响应时间从分钟级缩短至10秒内。

　　2. 多参数融合

　　最新型号已集成温压传感器(精度±0.5℃/±0.1kPa)，实现标态流量自动换算，满足GB/T16157-2025新规要求。

　　3. 材料革新

　　采用氮化铝陶瓷换能器基板，使超声波发射效率提升25%，在含湿量30%的烟气中仍保持稳定工作。

　　选型建议：

　　• 常规监测(流速>3m/s)优选单/双声道设备(如UF200)

　　• 复杂流场(流速<1m/s或截面>5m²)需采用四/八声道系统(如GLT-F-YLSC)

　　• 腐蚀性烟气环境优先选择PFA涂层保护的型号(PUF-100实测耐H₂S腐蚀寿命达5年)

　　当前行业正朝着多物理场耦合测量方向发展，如新天科技正在研发的"超声波+激光"复合式流量计，可同步获取流速与颗粒物浓度参数。这些创新将持续推动烟气监测技术向更高精度、更强适应性演进。
