M26水听器在城市供水管道泄漏监测中的24小时不间断监听应用方案

　　一、技术背景与需求分析

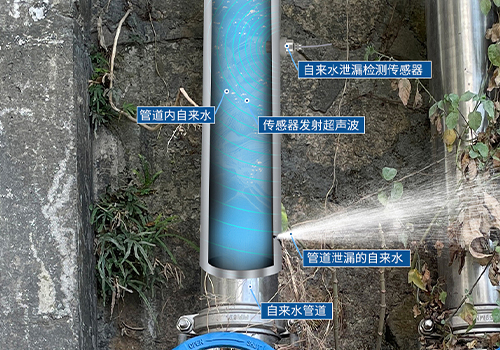

　　城市供水管道泄漏监测是保障水资源安全、降低输配损耗的核心环节。传统人工巡检方法受限于响应速度慢、定位精度低等问题，难以满足现代化城市管网管理需求。M26水听器作为基于压电陶瓷技术的高灵敏度声学传感器，通过实时采集管道内流体泄漏产生的振动信号，可实现24小时不间断的泄漏监测与精准定位。其16位分辨率采集功能(动态范围≥96dB)能够捕捉微弱声波信号，为泄漏事件识别提供高精度数据支持。

　　二、M26水听器技术参数与性能优势

　　1. 核心参数

　　• 工作频率：20Hz-20kHz，覆盖低频泄漏声波(<300Hz)至高频噪声范围

　　• 灵敏度：≥-166.5dB Vre 1V/μPa，可探测压力波动≤0.01Pa的微泄漏

　　• 分辨率：16位ADC采样，支持0.0015%量程的信号解析能力

　　• 环境适应性：IP68防护等级，-40℃至+85℃宽温域运行，静态承压68Bar(1000psi)

　　2. 技术优势

　　• 非侵入式监测：通过卡箍式锁紧安装于管道外壁，无需停水施工

　　• 低功耗设计：整机功耗≤150mW，支持太阳能供电系统长期运行

　　• 抗干扰能力：采用四芯带屏蔽电缆传输信号，有效抑制电磁噪声

　　三、24小时不间断监听系统架构

　　1. 传感器部署方案

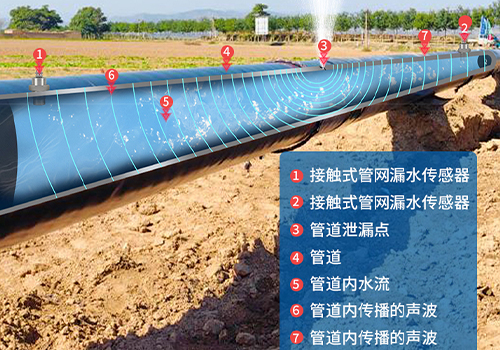

　　• 安装位置：沿供水主管线每隔500-1200米设置监测节点，重点覆盖阀门井、弯头、三通等应力集中区域

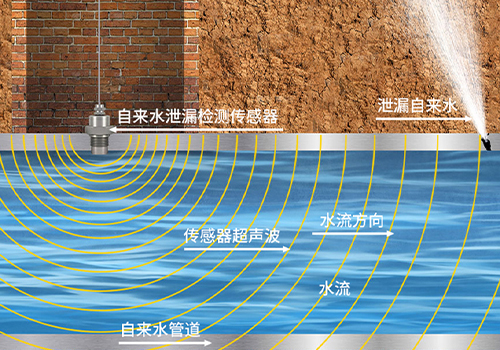

　　• 安装方式：采用3/4NPT螺纹接口直接固定于管道外壁，确保传感器发射面与管壁紧密贴合

　　2. 数据采集与传输模块

　　• 前端采集单元：集成16位ADC的RTU设备，支持4-20mA/RS485双模输出

　　• 通信协议：LoRaWAN无线组网，空旷环境下传输距离≥5km，支持Mesh自组网

　　• 边缘计算：内置频谱分析算法，可实时过滤背景噪声(如交通振动、泵站干扰)

　　3. 后端分析平台

　　• 泄漏识别模型：基于机器学习的声纹特征库，区分正常工况噪声与泄漏信号

　　• 定位算法：采用时差定位(TDOA)技术，结合多节点数据交叉验证，定位精度≤±2m

　　• 可视化界面：GIS地图实时展示泄漏点坐标，支持历史数据回溯与泄漏趋势分析

　　四、技术验证与标准符合性

　　1. 实验室测试

　　• 灵敏度测试：在0.1MPa压力下，可清晰识别直径0.5mm人工孔泄漏信号

　　• 耐久性测试：连续运行5000小时后，灵敏度衰减≤0.5dB

　　2. 行业标准符合性

　　• 满足CJ/T 266-2017《城镇供水管网漏损控制及评定标准》要求

　　• 通过EMC电磁兼容性认证(GB/T 17626系列标准)

　　五、结论与展望

　　M26水听器凭借其16位高分辨率采集能力、宽温域运行特性及智能分析算法，为城市供水管道泄漏监测提供了可靠的技术解决方案。未来，随着5G+AIoT技术的融合应用，水听器系统将实现更高效的边缘计算与云端协同，推动城市智慧水务向全域感知、精准决策方向升级。
