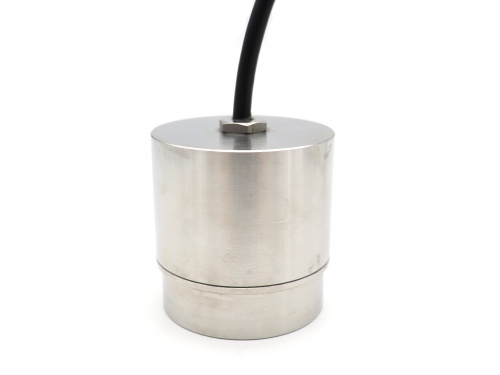

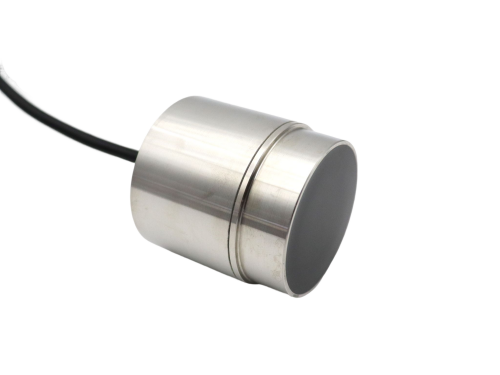

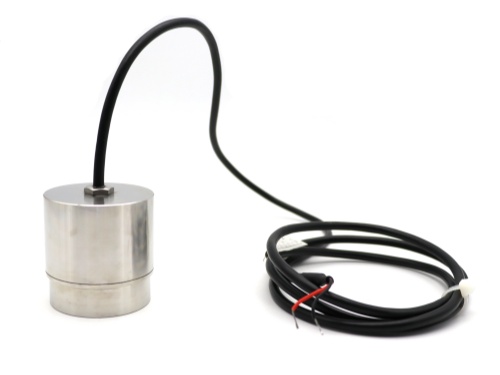

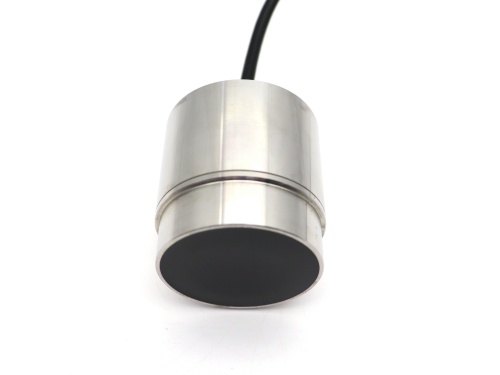

在超声波液体流量计的精确测量系统中，换能器扮演着将电信号与声信号相互转换的“心脏”角色。其性能的优劣，直接决定了流量测量的稳定性、灵敏度与精度。因此，对换能器内部特性的深入理解与精准表征，是进行优化设计和故障诊断的基础。在这一过程中，等效电路模型与导纳曲线图，是工程师用以洞悉其本质的两个关键工具。

　　等效电路：将物理器件抽象为电路语言

　　为便于分析与计算，复杂的压电陶瓷振子(换能器的核心)常被抽象为一个集总参数等效电路。其中，动态电感(L1)、动态电容(C1)和动态电阻(R1)共同模拟了振子机械振动部分的特性，而静态电容(C0)则代表了振子作为介质的固有电容。这个电路模型，将机械振动与电学特性巧妙地联系在了一起。

　　导纳曲线图，则是通过实际扫频测量获得的换能器导纳(或阻抗)随频率变化的图谱。它直观地反映了换能器在不同频率下的电学响应，曲线上的谐振与反谐振峰等特征点，直接对应着其机械振动的最佳工作状态。

　　核心在于，等效电路图中的L1、C1、R1、C0这些理论元件参数，与从实际导纳曲线中通过计算拟合提取出的相应参数，是完全对应的。这种对应关系，构成了连接理论与实践的桥梁。它意味着：

　　1.设计指导：通过目标等效电路参数进行初始设计，可预测换能器的基本性能。

　　2.性能诊断：将实测导纳曲线拟合出的参数与设计值对比，可精确评估产品一致性，或诊断如胶层老化、陶瓷破损等潜在缺陷。

　　3.系统匹配：准确的等效电路参数是设计前端驱动电路与接收放大电路，实现能量高效传输与信号最佳匹配的绝对依据。

　　对于大禹电子而言，深入掌握并应用这套从“电路模型”到“实测曲线”的完整分析体系，是我们为客户提供高性能、高可靠液体流量计换能器的基石。无论是标准品选型还是定制化开发，这种基于电声本质的精准分析能力，都确保了最终产品能与您的测量系统完美契合，实现稳定、长期的精确计量。
