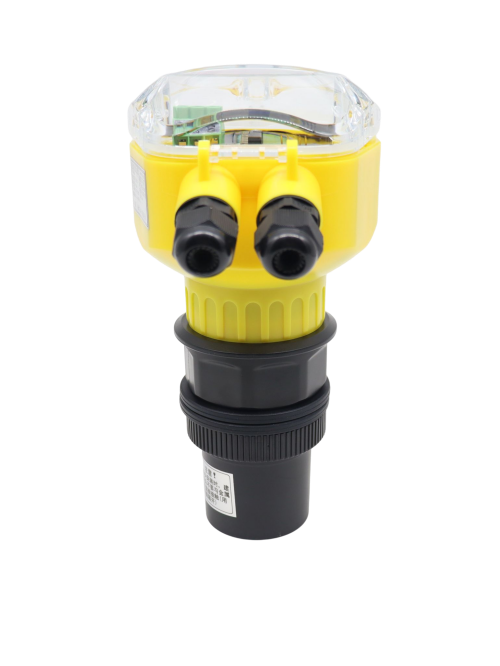

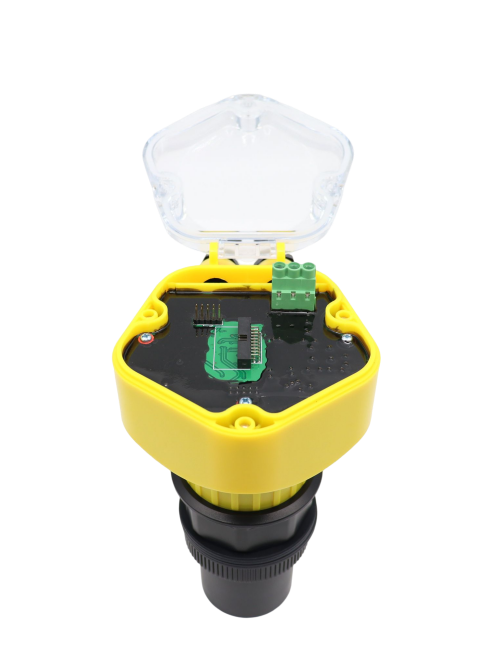

大禹电子一体式超声波液位计 4-20mA 信号传输规范说明 在工业自动化液位监测系统中，一体式超声波液位计的信号传输稳定性直接决定了数据采集的可靠性。大禹电子基于严苛的实验室测试与多年现场应用经验，针对本产品 4-20mA 二线制信号传输制定了明确的选型与应用规范，为用户提供科学、严谨的参考依据。

　　前提条件：无电磁干扰环境

　　本文给出的传输距离基于理想的电磁环境，即满足以下三点：

　　供电电源本身不产生电磁干扰;

　　输出信号的接线上无外界干扰耦合;

　　空气中无辐射电磁干扰源。

　　在此前提下，信号的有效传输距离主要由线缆规格决定：传输距离 100 米以内，可采用 2×0.5 平方毫米的屏蔽线;传输距离 200 米以内，建议选用 2×1.0 平方毫米的屏蔽线;传输距离 300 米以内，推荐使用 2×1.5 平方毫米的屏蔽线;传输距离 400 米以内，需采用 2×2.5 平方毫米的屏蔽线。超过 400 米的传输场景，目前暂无对应实验数据支撑，不建议直接应用。

　　现场注意事项

　　即使选用推荐线径，也应尽量使4-20mA信号线与动力电缆分开敷设，避免并行。

　　屏蔽层应单端接地(通常在控制室侧)，防止地环路干扰。

　　若现场存在变频器、大功率电机等强干扰源，传输距离需酌情缩短，或改用电流隔离器。

　　大禹电子一体式超声波液位计标配4-20mA输出，稳定可靠。如需超过400米的信号远传方案，欢迎联系我司技术团队，我们将根据您的实际工况共同设计解决方案。
