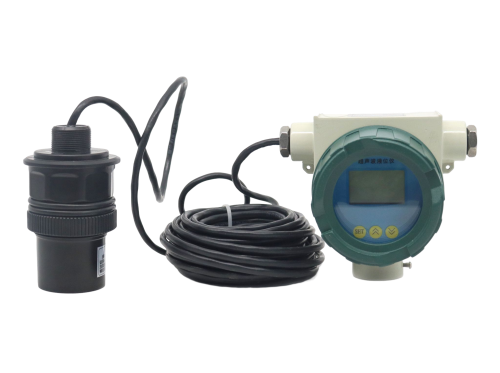

在污水处理、泵站集水井、渠道流量监测等现场，分体式超声波液位差计凭借探头与仪表分离的灵活安装方式，被广泛应用于液位差测量。其4-20mA模拟量输出承担着将差压信号远传至控制中心的重任。信号能传多远?线径如何选择?大禹电子基于实测数据，为您提供四线制接线模式下的明确指导。

　　理想条件设定

　　本文给出的传输距离数据基于无电磁干扰的理想环境，具体满足：

　　供电电源本身不产生电磁干扰;

　　信号输出线路上无外界干扰耦合;

　　周围空气中无辐射电磁干扰源。

　　在上述条件下，四线制4-20mA电流环的传输距离主要受线路电阻限制。分体式超声波液位差计通常采用独立电源供电，回路驱动能力优于二线制，因此相同线径下可传输更远距离。

　　四线制4-20mA传输距离与屏蔽线规格对照

　　| 传输 距离 | 推荐屏蔽线规格 |

　　| 100米以内 | 2×0.5 mm² |

　　| 250米以内 | 2×1.0 mm² |

　　| 400米以内 | 2×1.5 mm² |

　　| 600米以内 | 2×2.5 mm² |

　　以上数据均经过实际测试验证。在选用对应线径的前提下，信号衰减可控制在允许范围内，4-20mA输出稳定无漂移，满足工业现场对液位差信号的精度要求。

　　对于超过600米的传输需求，目前我司尚未完成系统的实验数据积累。理论上，可通过以下方式进一步延伸：

　　- 采用更大截面积屏蔽线(如2×4.0 mm²)，但需考虑成本与敷设难度;

　　- 在回路中加装隔离中继器或信号转换器(4-20mA转光纤或无线);

　　- 改用RS485数字通讯(Modbus RTU)，理论上传输距离可达1200米。

　　建议用户在远距离传输场景中，优先将分体式超声波液位差计的RS485接口接入现场总线，或就近设置数据采集终端，再将数据通过网络上传。

　　现场布线需要注意事项，即使采用推荐线径，为保障信号可靠性，仍需注意：

　　- 4-20mA信号线应与动力电缆(尤其是变频器输出线)分开敷设，间距不小于30厘米;

　　- 屏蔽层采用单端接地(通常在控制室侧)，避免地环路干扰;

　　- 避免线路中存在中间接头，如无法避免，应保证接头处屏蔽层连续可靠连接;

　　- 若现场存在强电磁干扰(如电焊机、大功率电台)，实际稳定传输距离可能低于表中数值，建议降低一个档位预留余量。

　　大禹电子分体式超声波液位差计采用四线制设计，电源与信号分开，输出驱动能力强。如需超过600米的模拟信号远传方案，或现场电磁环境复杂，欢迎联系我司技术团队，我们将结合您的实际工况提供定制化建议。
