超声波多普勒流量计安装条件与建议

时间:2021-10-25  作者:大禹电子  浏览量:1300

多普勒超声波流量计是利用多普勒频移物理原理来测量水流速度的。那么大禹电子在现场安装多普勒超声波流量计有哪些安装条件和安装建议呢?

  一、安装条件

  1、现场必须保证从探头底部往上至少有15cm的水位;

  2、选点时尽量选择平稳的水流段,避开紊流、涡流流域(选择具有标准断面的顺直渠道,满足前10后5的要求(即仪器上游顺直段有10倍渠宽,下游顺直段有5倍渠宽));

  3、保证探头前方1米以内无任何障碍物;

  4、离边要求至少25cm以上;

  二、安装建议

  1、水流相对浑浊且流速慢的情况下,探头需抬高安装,避免沉积的淤泥堵塞压力变送器;

  2、若河道内的固态垃圾较多时,需在上游段加格栅;

  3、支架使用圆管,尽量将水流产生的阻力降到最低;

  4、建议支架做成活动可拆卸,方便现场维护(淤泥一旦堵塞探头的换能器便无法使用)。

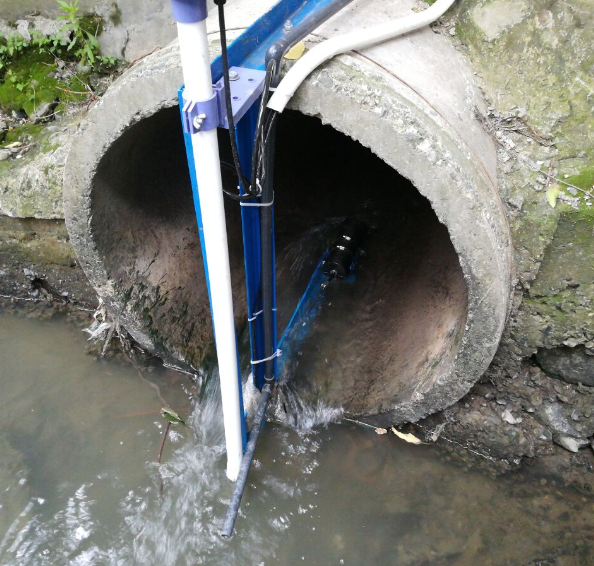

图一:管道式安装方式

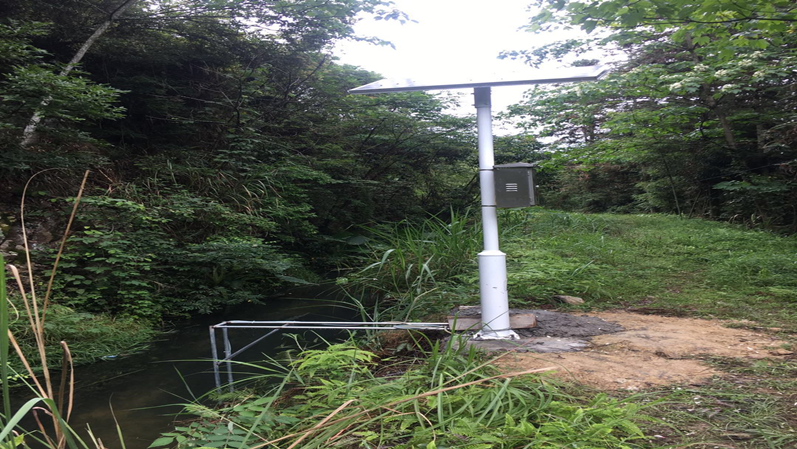

图二:自然河道安装方式

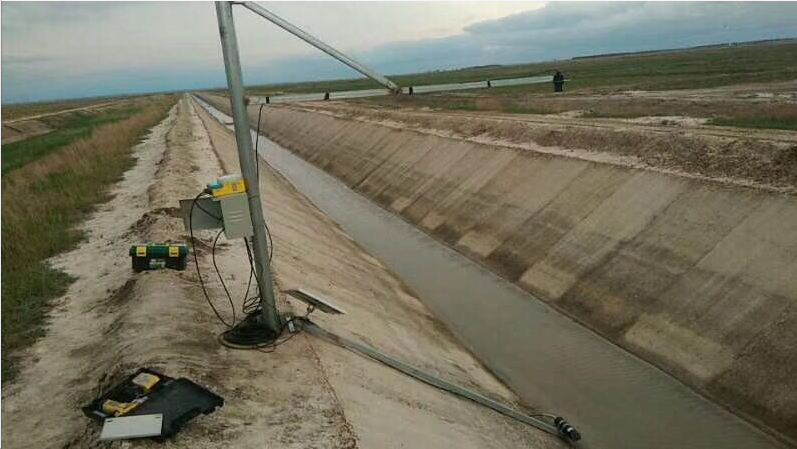

图三:梯形渠道安装方式

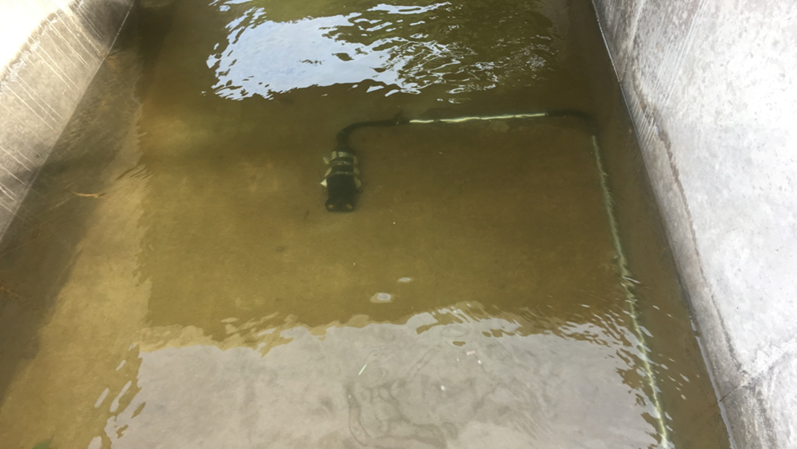

图四:矩形渠道安装方式
