福州大禹电子科技有限公司客户在超声波液位计安装现场,有时候发现主机与探头距离过远,客户会自行延长探头线。或者现场使用探头线就一两米,客户为了穿管走线方便,把探头线给剪短。那么超声波液位计探头线的正确接法是什么呢?
超声波液位计探头线正确接法:黑线、黄线、屏蔽层铜线,3根线并一起,接到仪表右往左第二个端子,红线及蓝线正常接。延长线一定要用带有屏蔽层的3芯或者4芯线,延长后信号偏弱,不宜过长。

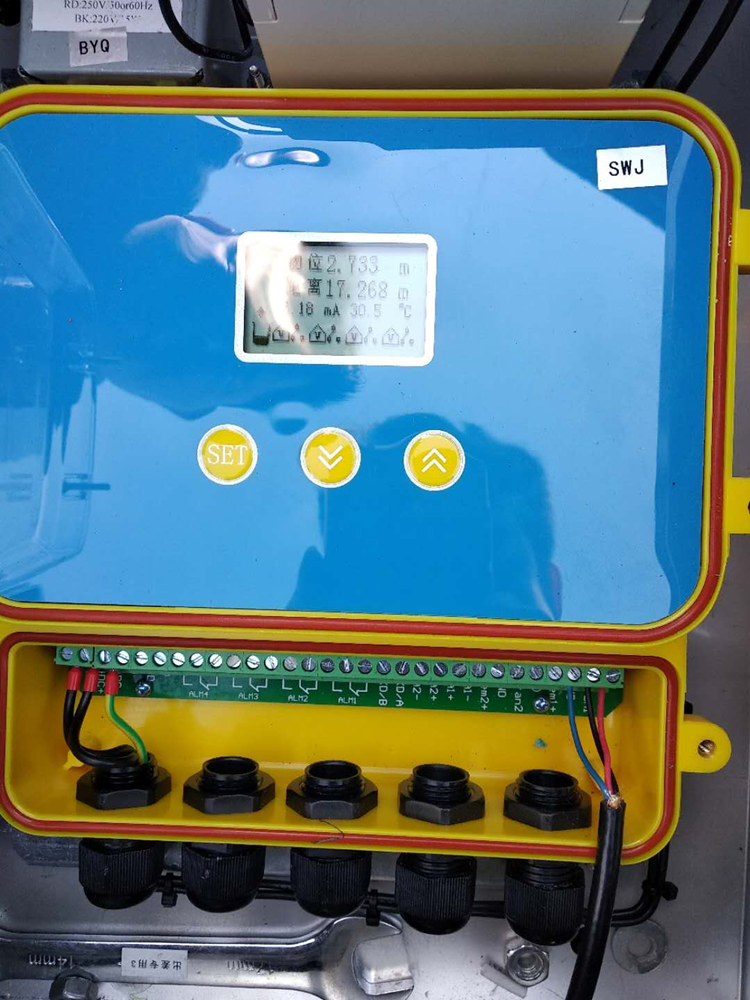

如下图所示:
