1.桥梁安装

　　1.1 选点要求

　　安装点到水面开阔无遮挡，远离桥墩，并且河道尽可能平直无落差。

　　测量位置的选择与测量流量的准确性有直接的关系，为了得到更加准确的测量结果，安装位置要尽可能满足以下条件：

　　① 测量位置平直，水流稳定，无石块阻水，无大漩涡，乱流等现象。

　　② 测量位置水流集中，渠道宽度稳定。

　　③ 最好进行硬化处理，渠道断面规整。

　　④ 水流顺畅，无漂浮悬浮物或其它杂物堆积。

　　⑤ 安装位置空旷，四周无遮挡。

　　⑥ 雷达物位计要往外延伸安装。

　　⑦ 避开高压线，请不要在高压线下面安装。

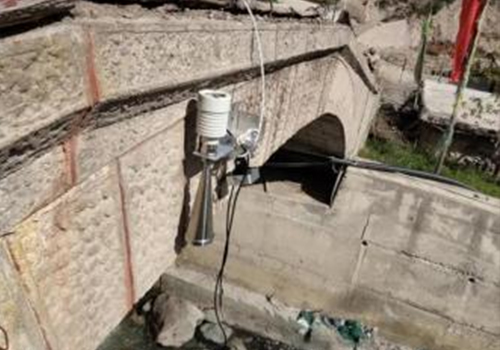

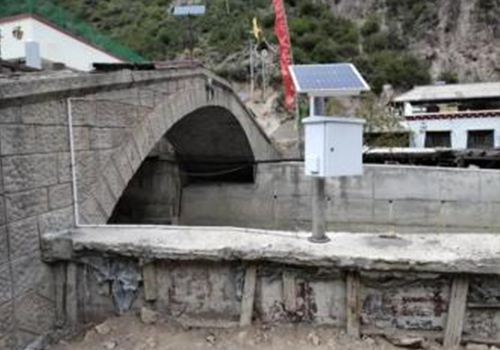

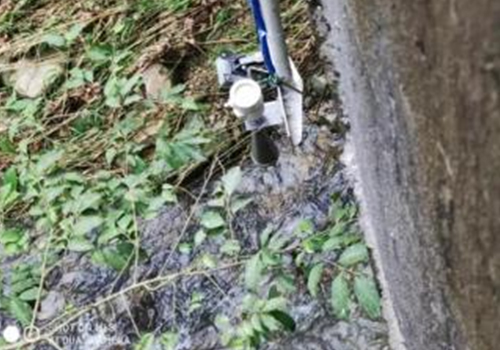

　　1.2 桥梁侧壁实例安装图片

　　1.3 80G 调频雷达物位计工作原理

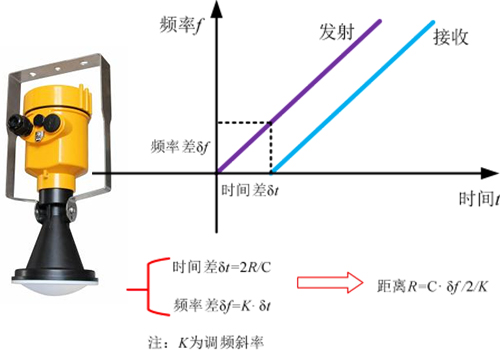

　　调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达 接收，接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系：R=C(速 度)* δf(频率差)/2/K(调频斜率)。因为光速 C 和调频斜率 K已知，因此估算出频率差 δf，便可得到雷达安装位置料面的距离 R，再通过已知的罐体总高，减去雷达到料面的空间 距离(简称空高)，得出料位的高度。

　　特点：

　　1. 毫米波雷达，测量精度最高可达±2mm，测量最小盲区为 0.1m。

　　2. 更小的天线尺寸，满足了更多的工况场合测量。

　　3. 多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于 其他雷达产品具有更高的可靠性。

　　4. 拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

　　5. 动态信号范围更大，对于低介电常数介质的测量更加稳定。

　　6. 多种测量模式，快速测量模式下雷达反应时间小于 1S

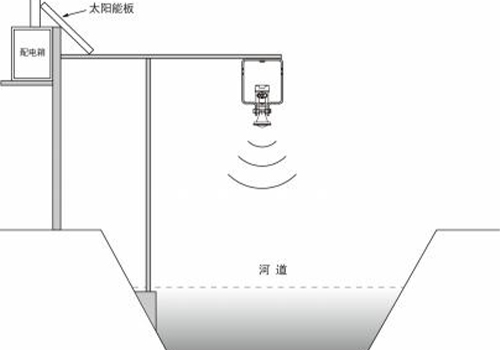

　　型号：DY-HLS03 安装示意图

　　注：雷达天线发射微波时，都有一定发射角。从天线下缘到被测介质表面之间， 及发射微波波束所辐射的区域内不得有障碍物。因此安装时应尽可能避开遮挡设

　　施，必要时须进行“虚假回波学习”。安装仪表时还要注意：最高液位不得进入 测量盲区

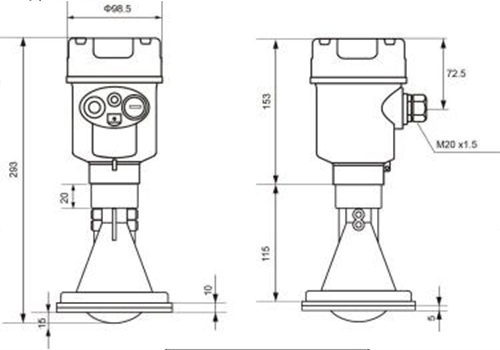

　　产品尺寸(单位：mm)

　　l 产品尺寸：

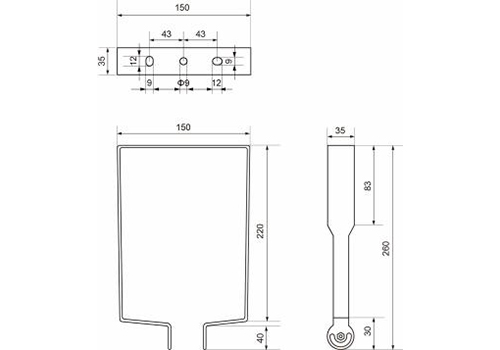

　　l 龙门框尺寸：

　　因量程是 200 米，因为 200 米的不能用水位的电路板了，就得用改成物位的电路板。 输出双出输出：4~20mA+RS485 实时监控，要反应快，就不是低功耗了。

　　数据通过无线远传到后端平台。为了减少日常的维护工作，减少维护成本，降低设备的故障率， 提高有效使用时间，所以决定采用非接触式的雷达水位计来测量。
