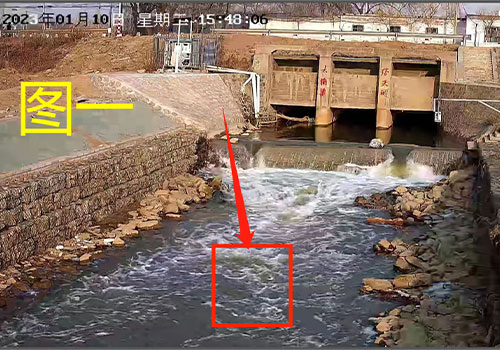

多普勒流速仪首先安装在水下,应尽量保持长期在水下,河流渠道安装点附近应无分支,流场较稳定。图一现场水底有碎石堆，含有大漂石的卵石，如果要安装就要先做个小型水泥墩平台以便安装固定多普勒流速仪。但是考虑闸口打开放水会携带其他杂物会碰撞多普勒流速仪前置传感器导致设备损坏，推荐DY68CDDZ雷达流量计采用了DSP 技术和先进的phyTrack 流体速度检测和跟踪算法并具有嵌入式水力流量模型。本设备采用紧凑式结构设计，具有IP68 防水和抗腐蚀液体的外壳以及便捷的安装解决方案。

　　设备特点：

　　▪ 非接触式非满管/明渠流速、水位、流量测量

　　▪ 一体化设计、结构紧凑

　　▪ 自适应各种开放式明渠、天然河道、非满管道

　　▪ 快速部署、免维护、寿命长

　　▪ 自动识别判断水流方向

　　▪ 自适应各种流态、可测弱流，也可测强流

　　▪ 不受水质、漂浮物影响、无任何机械转动部件

　　▪ 响应速度快，可测瞬时流量、累积水量

　　▪ 低功耗，可采用太阳能供电系统

　　从图示2可以看出有8个排水口，每个排水口无杂物，常规是在8个排水口各装一台多普勒流速仪，共用一台上位机处理器。但是为了降低成本8个排水口可以装3-6个多普勒流速仪共用一个上位机处理器。现在按图示2装4个多普流速仪在1，3，5，7各装一台多普勒流速仪。从图示2黄色箭头可以看出每个排水口中间都有隔断，要减去隔断的尺寸，流量=流速*截面积，因8个排水口和中间隔断没有准确尺寸数据需要到现场勘察。

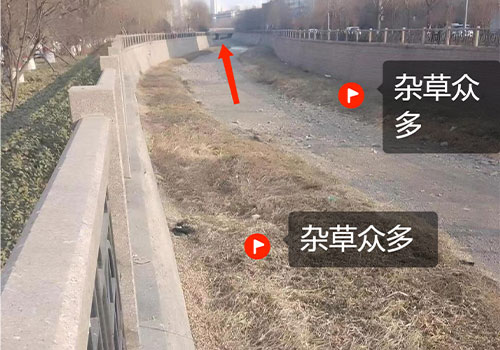

　　图示三：在城市河道内两边杂草众多，超声波多普勒流速仪安装在中段位置就会受影响，一旦水位上涨有流速杂草和泥巴就会附着在探头上，并且所涉及支架长度较长，长期使用后期维护量就很大。在图示三红色箭头所指的方向要安装在桥墩处，固定方式简单牢固，对于固定底座安装，底座应高于一定时段内的预计淤积厚度，这样就可避免淤积。

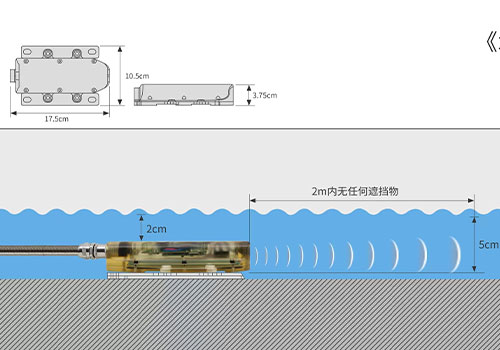

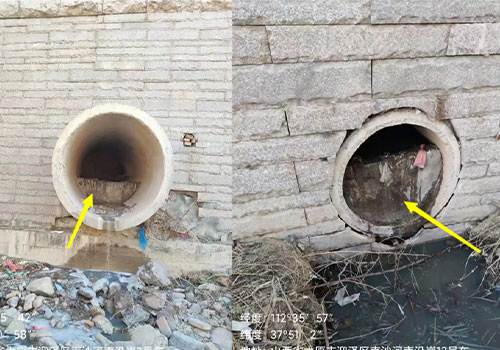

　　图示四：上部分两幅圆形管道都一隔拦，下部分份两幅没有隔拦。有隔拦的圆形管道隔拦结构要修改，如果是城市生活去排污口还要看垃圾沉积物多不多?小型多普勒0度流速仪可安装在管道内，水位要求低，要高过探头传感器顶部5m。

　　▪ 供电：10VDC～30VDC

　　▪ 流速测量范围(水位要高于传感器顶部 5m)

　　正流速是+0.03m/s～+5.00m/s

　　负流速是-1.00m/s～-0.3m/s(可以定制流速范围)

　　▪ 水深测量范围：0.02～3.00m，0.02～10.00m

　　▪ 流速测量精度：测量流速的±2～3%

　　▪ 水深测量精度：±5%

　　▪ 流速测量分辨率：1mm/s

　　▪ 水深测量分辨率：1mm

　　▪ 防护等级：IP68

　　▪ 线长：20m(其他线长需定制)
