超声波液位差计也是超声波液位计的一种,超声波液位差计大多为分体式,有两个超声探头组成。产品分别可以测量两个不同的水池液位高度,也可以测量同一个水池的液位差值,以对自动化控制设备做出判断。
超声波液位差计常规的运用为污水处理厂格栅运行控制: 通过在粗格栅、细格栅前后各安装一个超声波液位差计的探头,通过格栅前后的液位差来反应格栅阻塞程度,并将数据传输到PLC控制器,进行分析计算。当液位差值超过预设的数值时,控制格栅运行,进行垃圾的清除。通过液位差值的判断以保障污水的正常通过,并且合理的减少设备磨损。

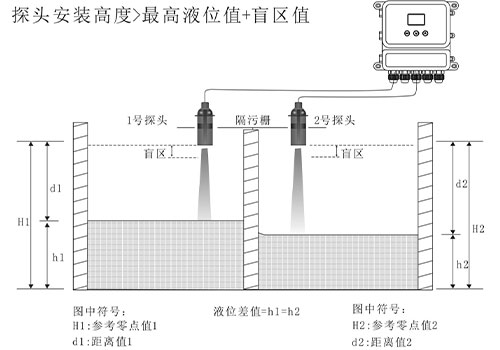

测量原理图如下:
通过对水池液位的测量,从安装原理图中我们可以看到1号探头测量值一定比2号探头的测量值更高,两个探头的安装高度需要保持一致。那么超声波液位差计变送器输出的液位差值为1号探头的液位值减去2号探头的液位值。
产品运用现场:

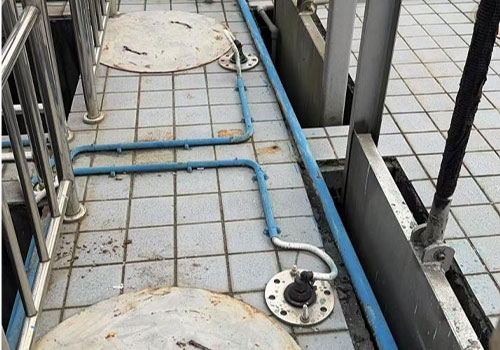

超声波液位差计两个探头安装实例图
1号探头发射面位置以下的工况为:

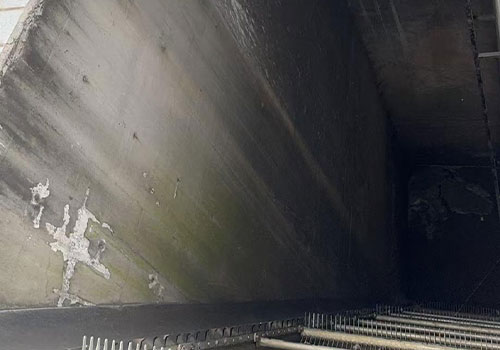

超声探头1下部的安装工况
从安装施工现场的照片中,我们可以看到水池的左侧有一个扶梯,右侧没有任何遮挡物,底部我们可以看到格栅的形态和尺寸。根据和现场施工人员的交流,超声探头的安装比较靠内壁,根据安装高度和超声发射角度的测算后,超声探头应该往格栅方向移动0.5米,在低水位时才不会测到水泥壁的信号。

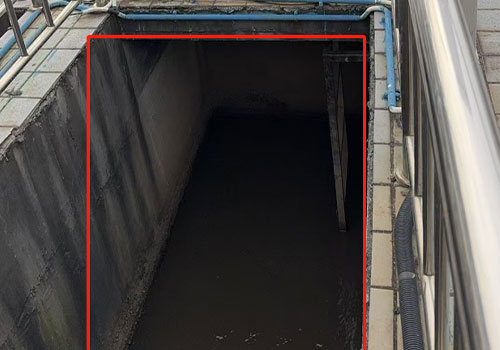

2号探头安装位置及下部工况:

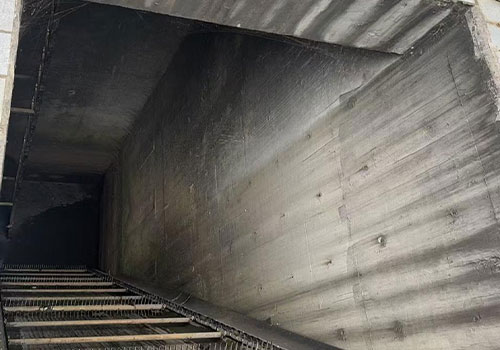

超声探头2下部的安装工况
从上图我们可以看到2号探头的安装依然比较靠内壁,根据安装高度和超声信号的发射角度依然需要往格栅方向移动0.5米,水位在低位时测量才不会测到水泥壁。
液位差计探头2高水位测量图
当水位比较高时,探头虽然安装的比较靠内壁,但测量数据是很稳定的。

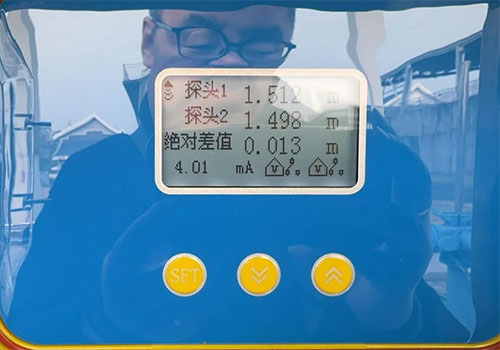

超声波液位差计通过测量探头1和探头2两个水池的液位高,测算出两个污水池的液位差值,把数据传输给PCL。还可以通过继电器输出给其他设备开关信号。
