一、产品特点：

　　超声波液位计是一种非接触式、高精度、高性价比、易安装维护的料位、液位测量仪器。它不必接触介质就能满足物位测量要求，罐体内温度不超过70℃即可使用，仪表本身耐压0.3MPa，在用于压力更大的罐体测量时，需要加耐压法兰进行连接安装。

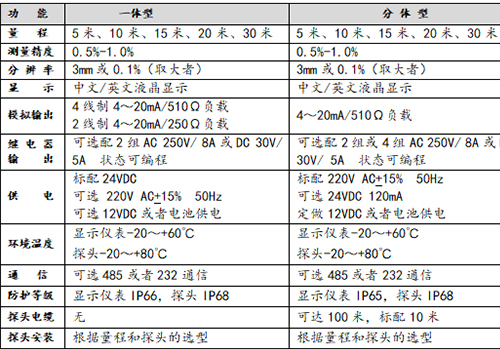

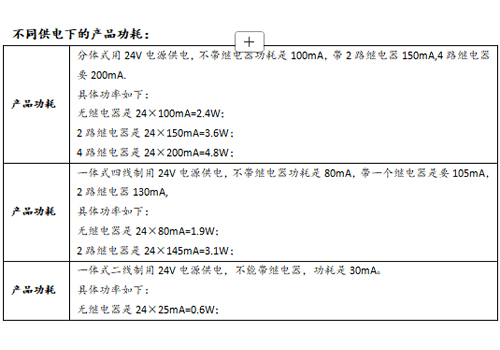

　　二、产品技术指标：

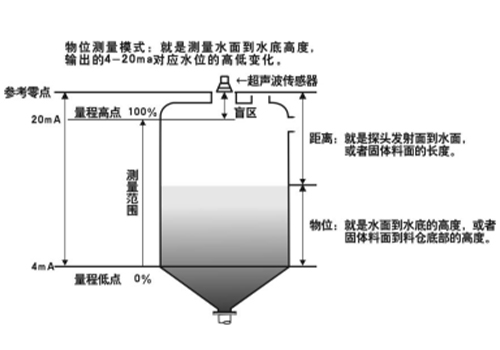

　　三、罐体测量原理图

　　四、客户测量需求及测量条件：

　　1、需要测量罐体内部液体的高度，测量介质：水性漆。

　　2、罐体高度有400mm、600mm和750mm，罐体内部无搅拌叶片，介质本身无挂料情况。

　　3、罐体材质为不锈钢，水性漆对输送管道具有一定的腐蚀性。

　　4、安装国产的超声波液位计，替代国外进口仪表。

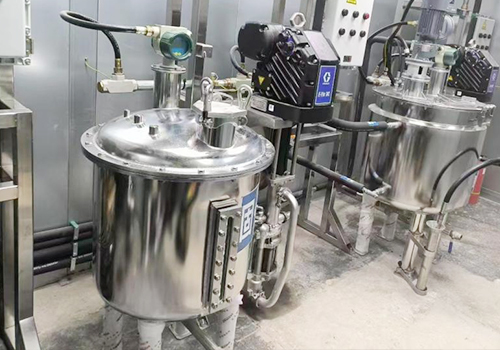

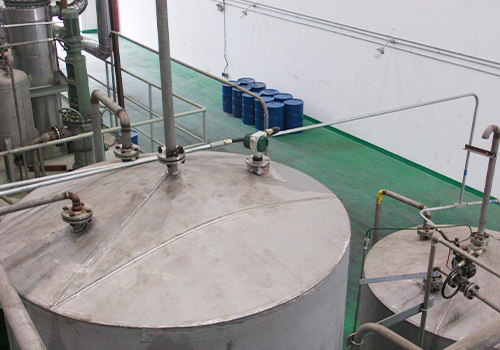

　　五、水性漆罐体形态：

　　六、产品选型建议：

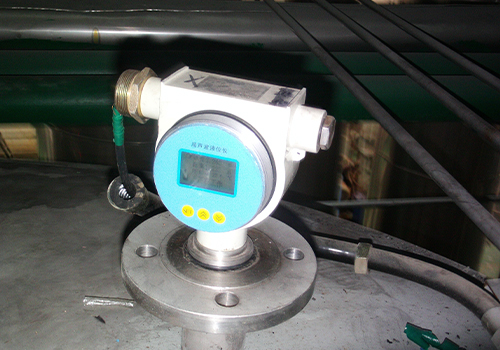

　　选择一体式超声波液位计(防腐防爆型)，另配聚四氟O型垫圈和四氟螺母固定。由于该罐体的高度最高只有750mm，所以，我们在进行超声波探头匹配时选用100KHz的频率，探头型号为：DYA-100-02PE-FB，材质：PVDF，产品量程最大2米。(探头特点：盲区仅有130mm，发射角波束宽度：半功率角@-3dB:4.8°±10%， 锐度角:11.3°±10%。)

　　七、安装要求：

　　1、由于该款小盲区探头有130mm的盲区，所以建议安装时加DN100或DN150的导管，导管高度约200mm(即探头长度92mm，盲区130mm，安装需要20~25mm)。

　　2、由于超声波探头的发射锐度角为11.3°，当罐体内部无液体时，超声辐射范围直径为148mm，所以导管距离侧壁应不低于80mm。

　　3、安装时需要采用聚四氟法兰或者不锈钢法兰，同时使用厂商出差配置的四氟O型圈和四氟螺母进行连接，探头连接螺纹尺寸为：M48*2。

　　4、电气接口处采用防爆软管进行连接出线，线缆均要求两芯屏蔽线。

　　5、超声波液位计需要有效接地安装。
