超声波分体明渠流量计立杆太阳能供电安装要点

　　在明渠流量监测中，超声波分体明渠流量计凭借其非接触测量、高精度等优势得到广泛应用。以下结合现场立杆太阳能供电安装，介绍安装过程中的关键要点。

　　安装前准备

　　选点与杂物清理

　　选择安装点时，要确保上下游5倍直渠道范围内无石头、水草、垃圾等杂物。这些杂物会干扰水流，影响测量精度。例如，水草可能会缠绕设备，石头会改变水流状态，导致测量数据不准确。所以，在安装前必须对安装区域进行全面清理。

　　工具与材料准备

　　准备活动扳手(开口大于18mm)、老虎钳、十字螺丝刀(大)、一字螺丝刀(大)、2mm螺丝刀(拧线用)、扎带、波纹管(20 - 30mm)、斜口钳或剥线钳、绝缘胶带等工具。同时，准备好立杆、太阳能板、机箱、超声波分体明渠流量计等设备和材料，确保设备完好无损，配件齐全。

　　立杆与基础制作

　　开挖基础

　　在选好的安装点附近，开挖一个0.5m×0.5m×0.8m的基础，用于做混凝土预埋。如果开挖区域的土质比较松软，基础必须适当做大，如0.8m×0.8m×1.0m。旁边预留好线管位置，方便后面走线，线管朝向安装超声波分体明渠流量计所在河道。

　　安装地笼与浇灌混凝土

　　地笼采用可折叠设计，安装前需将其展开并修整。浇灌混凝土时，先浇灌一部分，压均匀后将地笼放入，确保地笼顶部螺丝能伸出或与基础平面平齐。可在底部垫砖头或石块，防止地笼在混凝土中下沉。地笼顶部的丝口位置用胶带或塑料袋包裹，防止浇灌混凝土时混凝土粘在丝口上，影响拧螺丝。混凝土要浇灌踏实，地笼不能放歪，混凝土表面要足够水平，否则会影响立杆安装，导致立杆不够垂直。

　　立杆安装

　　立杆安装需要2人或2人以上协同。将立杆底部4个螺丝孔对准地笼的4个螺丝后，一人扶住立杆，另一人安装底部螺丝，先将4颗螺丝安装上，慢慢依次拧紧。如果立杆有倾斜，需在底部垫上垫片，确保立杆垂直。

　　太阳能与机箱安装

　　太阳能板安装

　　先将太阳能板支架固定在立杆底部，U型卡箍螺丝不要拧紧。然后将太阳能板慢慢上移到距离立杆顶部0.3 - 0.5m处的安装位置，调整好朝向，优先朝向南边，如果环境受限，至少要朝向西南方，绝对不要朝向北方。之后拧紧U型卡箍螺丝。

　　机箱安装

　　先将机箱在人能轻松安装的位置装配好，将不锈钢抱箍拧上，不用拧紧，让箱子能上下移动。之后将箱子移动到立杆中间的出线孔之上，调整好方向(人方便维护的方向)，拧紧抱箍螺丝即可。移动时注意不要刮伤立杆表漆。

　　超声波分体明渠流量计安装

　　探头安装

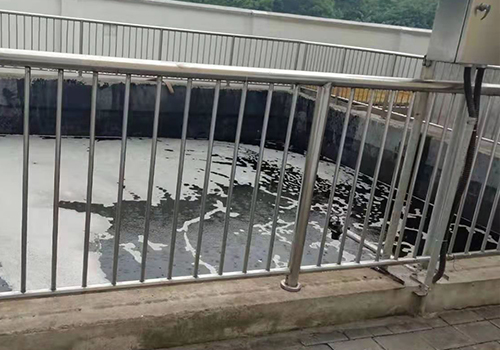

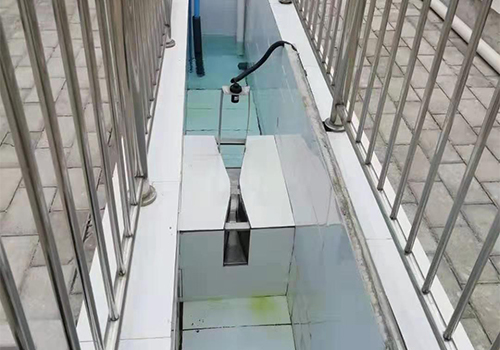

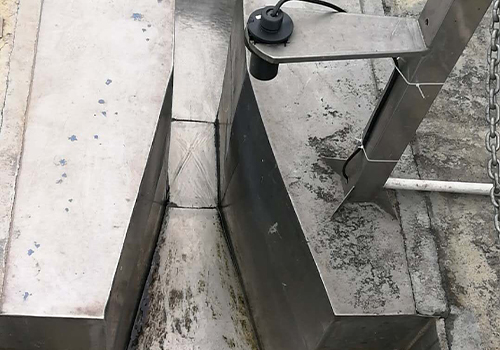

　　探头安装应按规范要求进行设置。安装前，一定要将探头和支架安装牢固，不能有丝毫松动。一旦探头安装后出现松动，会使水面上的基准点发生变化，进而影响测量的准确性。在安装探头时，应与水准面保持垂直，不能出现倾斜。对于不同类型的堰槽，探头安装位置也有所不同。例如，测量水量时，三角堰和矩形堰的位置需要安装在堰板的上游，与堰板位置的距离大致等于最大过堰水深的3 - 4倍;巴歇尔槽的安装位置在进口收缩段1/3的位置。

　　主机安装

　　计量计仪表主机应安装在无腐蚀性气体并且通风良好的室内。因特殊情况必须安装在室外时，应该对计量计的仪表箱进行防护。初次使用仪器，需要将工程实际参数输入主机，确认探头型号、设置声速、信号类型和相应堰槽种类，必须正确设置仪器的水位流量表。

　　调试与验收

　　参数设置与调试

　　安装完成后，对超声波分体明渠流量计进行参数设置，包括管道外径、管壁厚度、管材、衬材参数(如有的话，可包括衬里厚度和衬材声速)、流体类型、探头类型和探头安装方式等。设置完成后，进行调试，检查设备是否能正常工作，测量数据是否准确。

　　验收

　　检查立杆是否垂直，太阳能板和机箱安装是否牢固，超声波分体明渠流量计的探头和主机安装是否符合规范要求。同时，对设备进行一段时间的运行测试，观察测量数据是否稳定，有无异常情况。如果一切正常，则验收通过。

　　通过以上步骤，可以确保超声波分体明渠流量计立杆太阳能供电安装的质量，为明渠流量监测提供准确、可靠的数据支持。
