16MPa高温热力管道磁吸式听漏系统方案

　　针对热力管道16MPa压力、80-90℃管壁温度的漏点监测需求，结合外贴式监测场景特性，特设计全套磁吸式听漏系统，以实现管道漏点的24小时精准监控与定位。

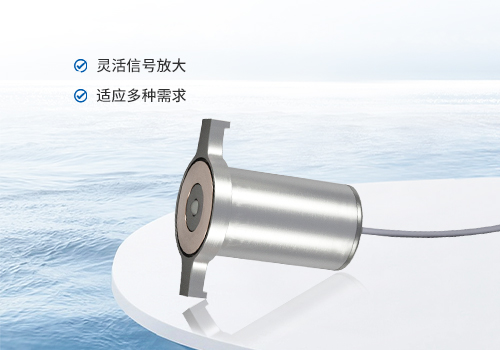

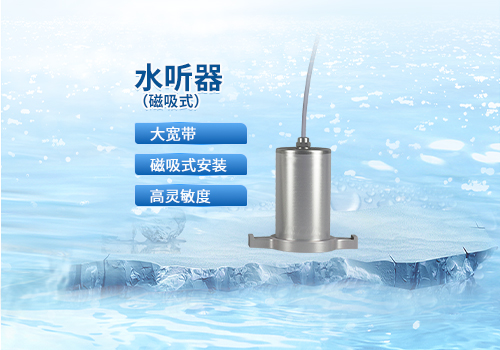

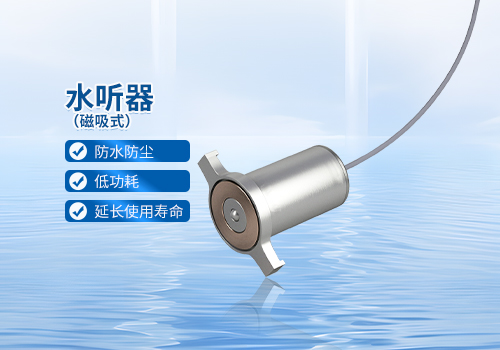

　　本系统核心监测终端采用磁吸式水听器，凭借强磁吸附结构，可直接贴合80-90℃的热力管道外壁，无需破坏管道本体，安装便捷且适配高温工况。考虑到外贴式水听器无法与管内介质直接接触、声信号衰减较直接接触式更大的特点，将水听器布设间隔控制在100米以内，以保障漏点声波信号的有效捕捉，弥补非接触式监测的信号传导差异。

　　系统配置内置高性能锂电池，为磁吸式水听器、数据采集模块及定位模块持续供电，满足24小时不间断监测需求，摆脱现场外接电源的限制。同时集成北斗定位功能，可实时记录每台水听器的布设位置信息，为后续漏点定位提供精准的空间坐标依据，避免因管道沿线环境复杂导致的位置偏差。

　　在数据处理与漏点分析环节，系统通过前端采集模块实时获取水听器捕捉的管道振动声波信号，结合北斗定位数据，通过无线传输将原始信息上传至后台算法系统。后台基于声波传播速度、不同水听器接收信号的时间差，结合16MPa管道压力下漏点声波的特性参数，通过专用算法计算并反推漏点位置，输出精准的漏点定位结果，辅助工作人员快速锁定漏点并开展检修。

　　整套系统适配热力管道高温、高压的严苛工况，解决外贴式监测的信号捕捉难题，以“磁吸安装-24小时续航-北斗定位-算法定位漏点”的全流程设计，为热力管道漏点监测提供稳定、可靠的一体化解决方案，助力管道运维效率提升与安全风险管控。
