某医院污水处理液位监测

　　常规污水池液位监测，对污水水位的监测精度要求并不高，精度能达到厘米级就能正常使用。通过污水池的液位监测，在液位变送器上设置高位和低位报警点，当液位达到一个高位或低位报警值时给水泵开关信号，水泵将进行污水监测井的排水工作，实现污水井自动化监测管理。

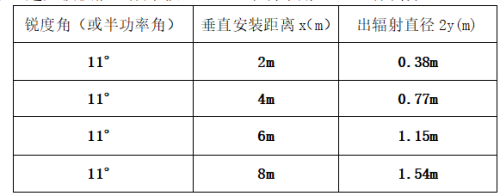

　　污水检查井在进行超声波液位计安装时，我们需要注意的问题是：避开水泥侧壁、井内扶梯和内部其他障碍物管道等。具体安装时需要避开距离是多少呢？我们需要根据安装高度，以及超声波液位计的发射角度进行测算。以下就量程10米的超声波液位计根据不同的安装高度，我们测算出的超声波液位计辐射直径如下（超声波换能器频率按40KHz，半功率角11°进行测算）：

　　　　接下来让我们观察一下具体的测量现场：

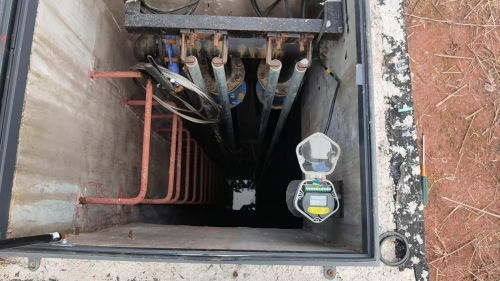

图一：超声波液位计贴壁安装

　　根据安装要求分析，图一存在的安装问题：超声波液位计贴壁安装，部分声波会发射到水泥壁上，声波信号发射回来。此时水泥壁的反射信号最强，池底水位较低，反射信号弱。所以，此时超声波液位计会以水泥壁的信号去判断液位高度。

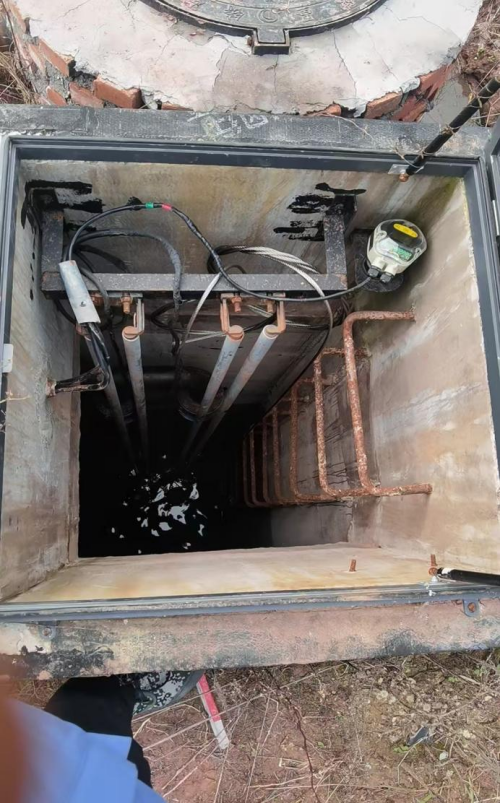

图二：超声波液位计贴壁安装

　　根据图二现场安装情况观察：超声波液位计安装于右上角的角落里，产品贴壁安装，并且正下方有扶梯、线缆、管道等障碍物。当液位计声波信号发射时，测量到的信号最强点一定是扶梯的信号，此时液位计判断液位值会以测量到的扶梯的高度为准。

　　安装整改要求：

　　1、根据超声波液位计的安装高度，我们知道液位计传感器的发射面到池底的距离，我们可以根据40KHz超声换能器的发射角度进行测算，测算出最低水位的无障碍物空间要求。将安装位置尽可能的调整以后，再观察液位计的回波信号，如果障碍物的信号较弱，可以通过液位计的设置调整，将干扰信号屏蔽掉。

　　2、如果安装高度较高，我们将液位计调整到无障碍物的中间。无法通过仪表调试去屏蔽干扰信号时，我们可以加一个DN200的导管，把干扰信号隔离开来。（这种整改方式需要后期观察，如果是污水，那么后面可能PVC管道内部会出现附着的污垢，后续出现数据测量有问题的时候，需要去现场冲洗清理。）

　　3、因为液位计的安装是在井下，日常盖子会盖住。一体式液位计的防护等级为IP66，我们后期调试好仪表，确认无异常以后，需要将液位计顶部的盖子拧紧，线孔用防水胶带缠好。避免液位计长期使用下，主板会受潮，后期出现焊点生锈，部门元器件将损坏，后期出现产品故障。
