多普勒流量计在市政排水管道流量测量中的应用案例——以城市雨污分流改造与防汛监测为例

　　一、项目背景：市政排水管道测量的核心痛点与需求

　　市政排水系统承担雨水排放、污水收集双重功能，管道流量监测是雨污分流成效评估、防汛预警、污水处理费核算的关键，但工况特殊性给测量技术带来多重挑战：

　　1. 工况复杂多变：雨污混流管道含泥沙、漂浮物(塑料袋、落叶)，汛期流速可达 3-5m/s，旱季污水流速低至 0.03m/s，传统电磁流量计易堵塞、时差法设备在低流速下无信号;

　　2. 管径跨度大 + 安装受限：市政排水管道管径从 DN300(小区支管)到 DN3000(主干管)，部分管道埋深超 5m，井下作业空间狭小，切割管道安装的设备存在安全隐患，且影响交通与居民生活;

　　3. 长期稳定性要求高：管道多为混凝土、HDPE 材质，内壁粗糙易结垢，部分区域存在腐蚀性污水(如餐饮集中区含酸碱废水)，设备需耐受潮湿、腐蚀、泥沙磨损等恶劣环境;

　　4. 数据联动需求：需接入智慧水务平台，支持流量、流速、水位多参数同步上传，满足防汛实时预警(如流速超 4m/s 触发管网溢流预警)与雨污分流流量配比分析。

　　本案例选取两类典型市政场景：城市老城区雨污分流改造项目(DN800 混凝土污水管道，旱季流速 0.03-0.8m/s) 与城市主干道防汛监测项目(DN1500 HDPE 雨水管道，汛期流速 0.5-5m/s) ，验证多普勒流量计的适配性与应用效果。

　　二、设备选型：基于市政场景的精准匹配逻辑

　　(一)选型核心原则

　　依据《城镇排水管道流量测量技术规程》(CJJ/T 200-2013)，市政场景选型需满足 “抗干扰、宽量程、易维护” 四大要求，结合两类场景工况，最终选型如下：

　　选型维度雨污分流改造(DN800 污水管道)防汛监测(DN1500 雨水管道)

　　设备类型小型多普勒流量计双声道多普勒流量计

　　核心参数流速范围 0.03-5m/s，精度 ±1.0%流速范围 0.03-10m/s，精度 ±1-3%

　　安装方式井内管道水平段底部安装传感器管道底部安装双声道传感器

　　适配特性防结垢探头 + 抗干扰算法高强度外壳 + 流速 - 水位联动算法

　　(二)关键选型决策点

　　1. 双声道 / 多声道优于单声道：污水管道内壁粗糙、流场不均，单声道测量误差超 8%;双声道同步采集不同断面流速，积分计算流量更精准;雨水管道汛期流场紊乱，四声道可覆盖全断面流速剖面;

　　2. 国产品牌为主，国际品牌补充：雨污分流改造项目管道数量多(120 余条)，国产品牌单台设备成本约 1.2 万元(较进口设备低 50%)，且本地化校准服务响应快;防汛监测为关键民生工程，选择国际品牌保障极端天气(暴雨、高温)下稳定性;

　　3. 必须支持低流速测量：旱季污水管道流速常低于 0.05m/s，传统设备易出现 “零漂”，所选设备通过增强信号增益算法，在 0.03m/s 流速下仍能稳定输出数据，误差≤±1.5%。

　　三、实际应用：安装部署与测量效果

　　(一)安装部署规范

　　1. 安装位置选择：①雨污分流场景：选取距离化粪池、排水口≥200DN 的水平段，避开管道坡度突变处，避免粪便、杂物干扰传感器信号;②防汛监测场景：安装于主干道雨水干管上游，距离溢流口≥300DN，确保预警响应时间≥30 分钟;

　　2. 安装流程(井下作业)：①提前通风检测井下气体(有毒气体浓度≤0.01%);②清洁管道外壁泥沙、油污，打磨平整;③涂抹耐高温(-10℃-60℃)耦合剂，固定传感器并通过无线蓝牙校准角度;④连接防水型 RTU 模块，配置 LoRa/NB-IoT 通信协议(适配地下信号弱环境);

　　3. 系统集成：接入城市智慧水务平台，设置数据采集频率 1 分钟 / 次(防汛场景)、5 分钟 / 次(雨污分流场景)，触发条件：①流速≥4m/s(防汛溢流预警);②旱季污水流量波动超 ±30%(疑似偷排预警)，预警信息同步推送至管理人员手机 APP。

　　(二)应用效果验证

　　1. 测量精度对比：

　　雨污分流场景：与标准容积法(污水泵站集水池标定)对比，流量测量误差稳定在 ±1.3% 以内，其中旱季低流速 0.03m/s 时误差≤±1.8%，精准识别 3 处餐饮商户偷排行为(夜间流量异常增长 200%);

　　防汛监测场景：与超声波水位计 + 流速仪组合测量对比，暴雨期(流速 5.2m/s)流量误差≤±1.0%，非满管状态(水位占管径 60%)测量值与理论计算值吻合度达 96%，成功预警 2 次管网溢流风险(提前 40 分钟发出预警)。

　　2. 运行稳定性：

　　雨污分流设备连续运行 18 个月，探头无结垢(定期冲洗周期延长至 6 个月)，在 pH=3.8 的酸性污水(餐饮集中区)中性能无衰减;

　　防汛设备经历 3 次台风暴雨天气，传感器外壳无损坏，信号接收强度保持在 80% 以上，断网状态下本地缓存支持 30 天数据存储，复网后自动补传。

　　3. 功能价值实现：

　　雨污分流改造：通过流量数据分析，优化管网分流比例，改造后污水收集率提升 15%，污水处理厂进水负荷均衡度提升 20%;

　　防汛监测：实时掌握主干管流量变化，科学调度泵站运行，2025年汛期城市内涝积水时长较去年缩短 40%，减少经济损失约 800 万元。

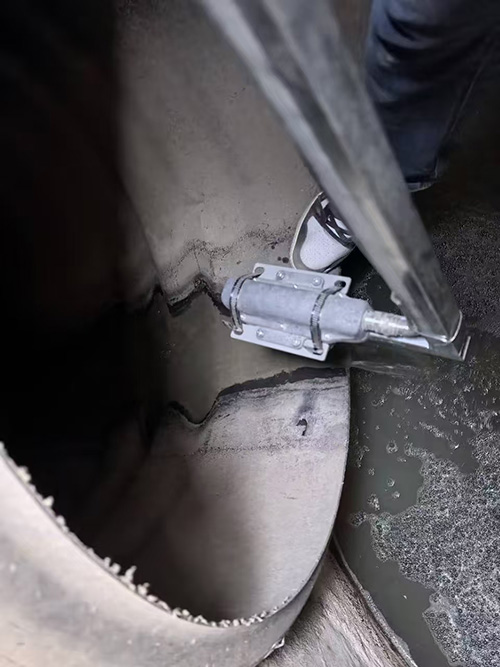

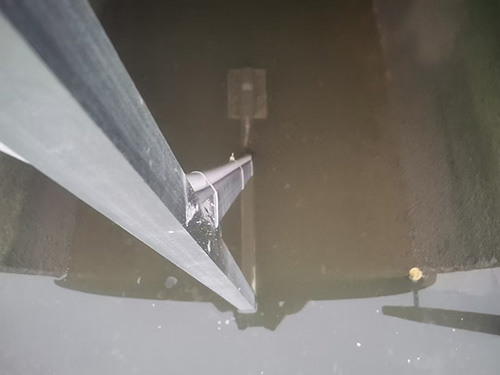

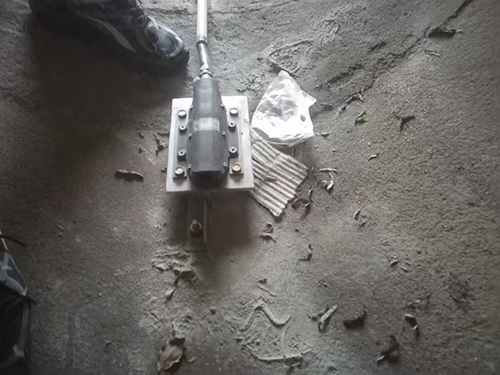

　　4. 现场图片：

　　四、应用总结：优势、经验与推广场景

　　(一)核心优势总结

　　1. 市政场景适配性极强：完美解决雨污混流、低流速、大管径、井下安装等痛点，弥补传统设备 “测不了、装不便、易损坏” 的短板;

　　2. 非侵入安装降本增效：安装无需停产、无需破坏管道，单条管道安装成本较插入式设备降低 60%，施工周期缩短 70%，尤其适配老旧城区管网改造;

　　3. 宽量程 + 抗干扰能力突出：在 0.03-5m/s 流速范围内保持高精度，耐受泥沙、油脂、腐蚀介质，恶劣环境下年故障率≤3%;

　　4. 数据联动价值显著：支持流量、水位、流速多参数同步上传，为智慧水务提供精准数据支撑，助力防汛预警、偷排监管、工艺优化。

　　(二)关键应用经验

　　1. 安装前必须勘察管道工况：市政管道可能存在内壁结垢、变形、渗漏等问题，需提前通过管道检测机器人排查，确保安装点管道内壁平整、无严重腐蚀;

　　2. 通信协议优先选择低功耗物联网协议：地下管道信号弱，LoRa/NB-IoT 协议较 4G 更稳定，且功耗低，设备电池续航可达 1 年(无外接电源场景);

　　3. 定期维护聚焦探头清洁与校准：建议每 6 个月清洁一次传感器探头(去除泥沙、油脂)，每年通过标准流量槽校准一次，确保测量精度;雨污分流场景需重点检查耦合剂老化情况，及时更换。

　　(三)推广适用场景

　　根据案例验证，多普勒流量计在市政领域可广泛应用于：①城市雨污分流改造工程(污水支管、干管流量监测);②市政防汛排涝监测(雨水主干管、泵站进水口流量预警);③污水处理厂进水 / 出水流量计量;④工业园区排水管网监管(偷排监测);⑤老旧城区管网改造(非侵入式安装需求)。随着海绵城市建设推进，其与雨量计、水位计的联动应用，将进一步拓展在初期雨水截留、管网容量评估等场景的价值。
