井下IP68低功耗水位计安装调试指南一、安装前准备

　　1. 设备检查与配件核对

　　安装前需核对设备型号与场景适配性，检查设备外观是否完好，密封接口、电缆有无破损。确认以下配件齐全：

　　水位探头(超声波/压力/雷达式)

　　主机盒与电池盒(IP68防护等级)

　　导气电缆/铠装电缆

　　安装支架及膨胀螺栓

　　配重块(投入式)

　　防水胶带、热缩管、防水接头

　　说明书及校准证书

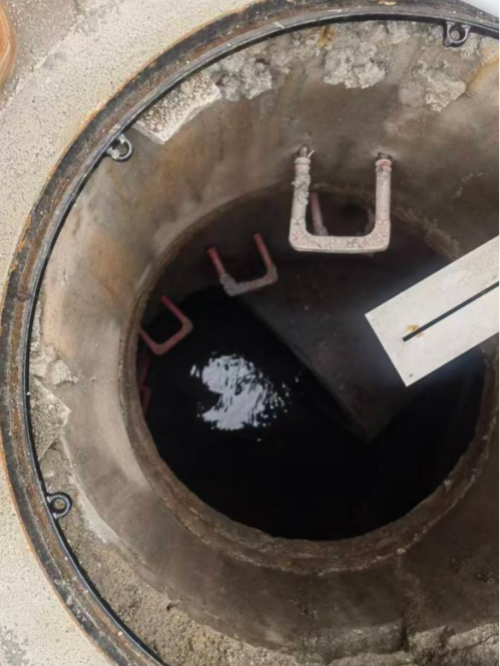

　　图一：检测井口尺寸图

　　图二：明渠流量计安装俯视图

　　2. 现场勘查确认窨井类型(雨水井/污水井)，污水井有泥沙淤积、泡沫、垃圾等复杂情况确定探头安装位置：避开进水口、出水口、水流湍急处

　　规划电缆走线路径，确认井口尺寸与电缆长度匹配

　　确认井内无有毒有害气体积聚，做好有限空间作业安全防护

　　3. 工具准备冲击钻、扳手、万用表、卷尺、水平仪、防水胶带、安全装备(安全帽、安全带等)

　　二、现场安装

　　1. 支架固定

　　窨井液位计采用支架式安装，需垂直固定于窨井壁(圆形或平面)

　　操作步骤：井壁距井口约30cm处，用水平仪标记支架固定孔，确保支架水平-使用冲击钻打孔，安装膨胀螺丝，将不锈钢支架固定-

　　主机盒和电池盒使用专用安装支架固定，安装位置选择在最接近传感器的窨井内壁，离地面窨井盖距离在15cm之内

　　电池盒靠近主机附近，固定在垂直窨井壁上

　　支架固定必须牢固——长期受雨水冲刷和路面汽车行驶震动可能导致膨胀螺丝松动、支架偏移，造成数据不准。

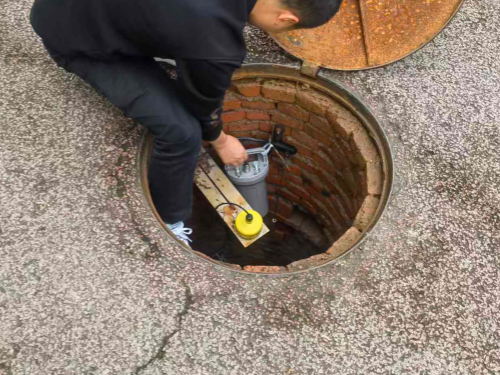

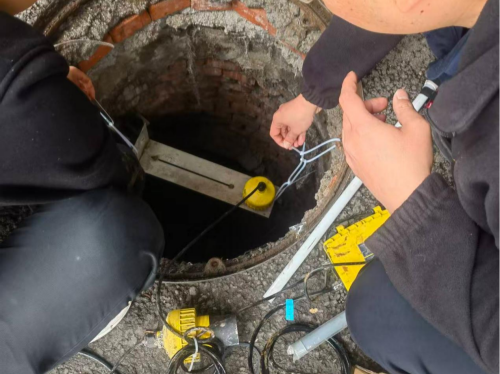

　　2. 探头安装

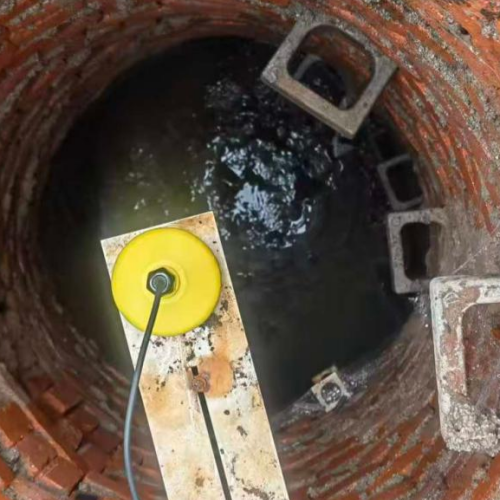

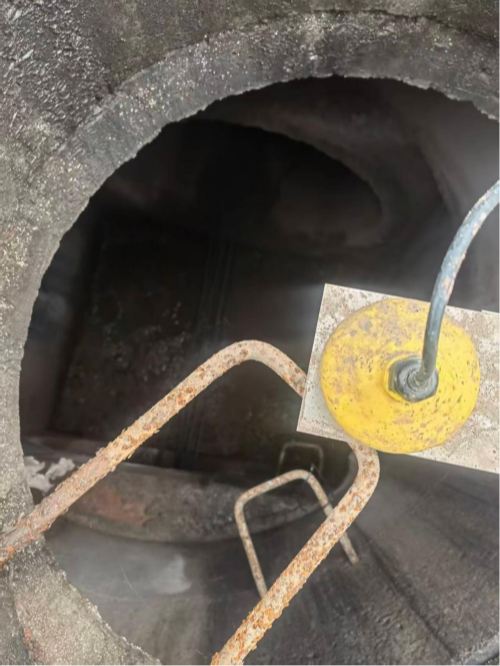

　　超声波式(非接触式)：

　　表头贴着窨井壁安装

　　安装支架长度需大于超声波辐射半径，以传感器为中心辐射半径内不能有障碍物探头垂直对准液面，远离容器内壁和障碍物-

　　投入式压力式(接触式)：

　　将探头与导气电缆连接牢固，电缆接头处缠绕防水胶带，再套上热缩管加热密封，确保IP68防护-

　　给探头加装配重块(避免漂浮)，通过安装支架将探头悬挂固定，探头底部距池底10-20cm(防止淤泥覆盖)-

　　缓慢垂直下放，确保探头朝下正对液面，避免倾斜(倾斜角度超过5°会导致测量误差增加20%以上)

　　电缆沿井壁固定，避免过度弯折(弯曲半径>直径10倍)

　　3. 电缆固定与密封

　　在井口处用卡箍将电缆固定在井壁支架上，预留1-2m余量(应对水位波动导致的电缆拉伸)

　　电缆穿过井口处需加装防水接头+密封胶，确保IP68防护等级

　　电缆接头处用防水胶带二次加固，缠绕不少于5圈并压实

　　天线需贴近非金属井盖或埋入槽中，确保GPRS/NB-IoT信号稳定4. 防护与密封

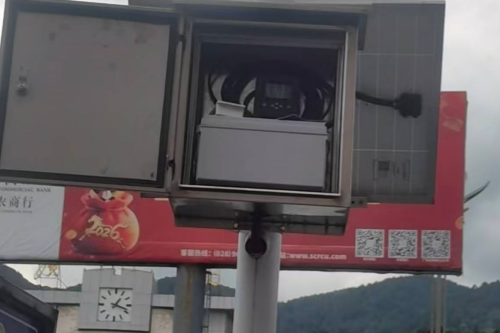

　　电池和GPRS模块用一个盒子密封，只留出IP68防护等级的航空插头

　　液位计只留出IP68防护等级的航空插头与电池盒连接

　　井口接头处装防护罩，检查密封胶条完好性，接缝处涂防水胶

　　2. 供电

　　电压通常为12VDC或9VDC，电池容量12AH可循环充电锂电池

　　部分型号采用3.6V锂电池供电，5分钟采集/上传频次下可工作2-3年超低休眠电流(<150μA

　　四、调试与校准

　　1. 通电自检

　　接通电源后，观察指示灯：电源灯常亮、通讯灯闪烁表示设备正常用后台软件或APP读取探头数据，检查水位数值是否稳定

　　2. 零点校准

　　对于投入式水位计：将探头提出水面悬空放置(确保无液体压力)，进入校准菜单选择“零点校准”并保存

　　对于超声波水位计：将探头置于已知液位高度的位置，通过设备按键或后台系统调整参数，使测量数据与实际液位一致-

　　校准后仪表应显示“0.00m”

　　3. 量程校准(高精度需求时)

　　将探头放入已知高度的标准液位中(如1米深的水桶)

　　进入“量程校准”菜单，输入实际液位高度，确认完成校准

　　反复升降液位，观察仪表显示值与实际值偏差，误差需控制在±0.1%F·S以内

　　4. 参数设置

　　设置采集数据时间间隔：5秒～5分钟不等

　　设置数据上传频率：通常5～30分钟一次设置高/低水位报警阈值

　　设置通信参数(如RS485波特率、站号等)5. 信号测试测试无线信号强度，确认数据能正常上传至云平台若出现信号中断，排查电缆接触是否良好、安装点位是否存在强电磁干扰

　　对接PLC或物联网平台，检查数据传输是否流畅

　　六、安全注意事项

　　有限空间作业：窖井属于有限空间，作业前需检测氧气含量和有毒有害气体，做好通风-防触电：检修、调试设备时应先切断电源，潮湿环境下注意防电击-

　　防坠落：深井安装时需佩戴安全带，使用绞车下放探头

　　专业操作：安装须由经过培训的专业人员完
