大禹超声波多普勒流量计进行生态流量下泄监测

时间:2022-08-04  作者:大禹电子  浏览量:16

  针对生态流量下泄和灌渠流量监测,一般都要提供什么参数给我们,以便于帮助客户选择正确的流量监测设备?

  近期浙江客户咨询有关生态流量下泄和灌渠流量监测的相关使用现场。对方企业引入新的投资项目要涉及水利方面,然后请我们推荐水利相关传感器设备。


  现场环境如下:

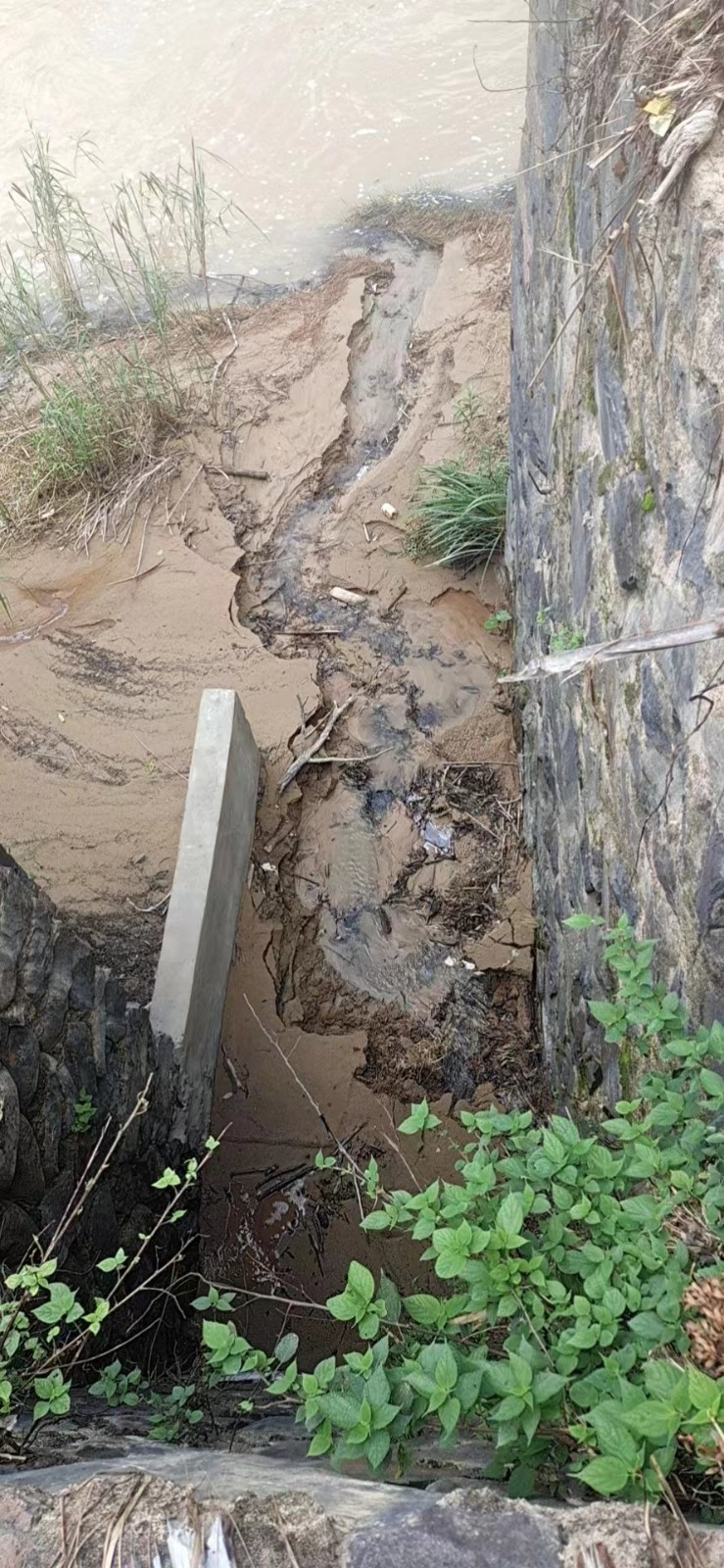

  水库发电站排沙渠的一个泄水口也是排沙口,如果通过这个口来监测水库的生态流量,下线这个位置是否合适安装测流设备?如果合适的话,这个排沙泄水口比较适合采用那种设备?超声波多普勒流量计,还是用超声波雷达流量计比较合适,或者明渠流量计?


  这个排沙口,是以1.2立方米每秒的速度,总流量大概每小时4200方。渠宽1.5米,相对来说,排水量还是比较高的,然后他从排沙池到泄水口的距离,差不多只有三米多左右。


  首先,我们排除采用明渠流量计。第一,明渠流量计在这种大流量的排水口测量会有极大的测量误差,即便是客户对测量精度要求不高,也不能保证平台那边接收的数据可以达到测量的基本数据要求。第二,对于售后来说,会产生不必要的麻烦。

  那么,再来说说采用雷达流速仪。雷达流速仪相比较来讲,测量精度会较为准确,但终端方往往会因为预算这个环节,相对来说价格偏高,容易被否决。

  最后,在满足客户需要,且能够达到现场使用要求的前提下,我们建议客户采用超声波多普勒流量计进行生态流量下泄和灌渠流量监测,也就是这个现场排沙口流量的测量。

  建议如下:

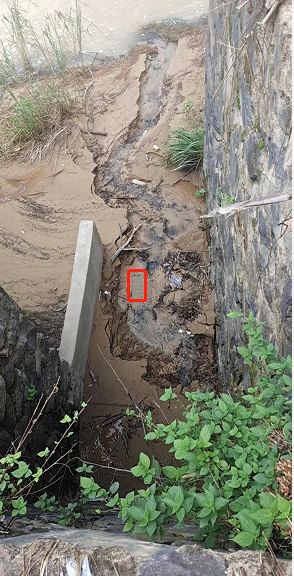

  于箭头所指之处,筑水泥台(高于泥沙位置)且保证日常仍有最低水位至少要20cm以上,在水泥台上安置多普勒流量计,用以测量排水口流量。

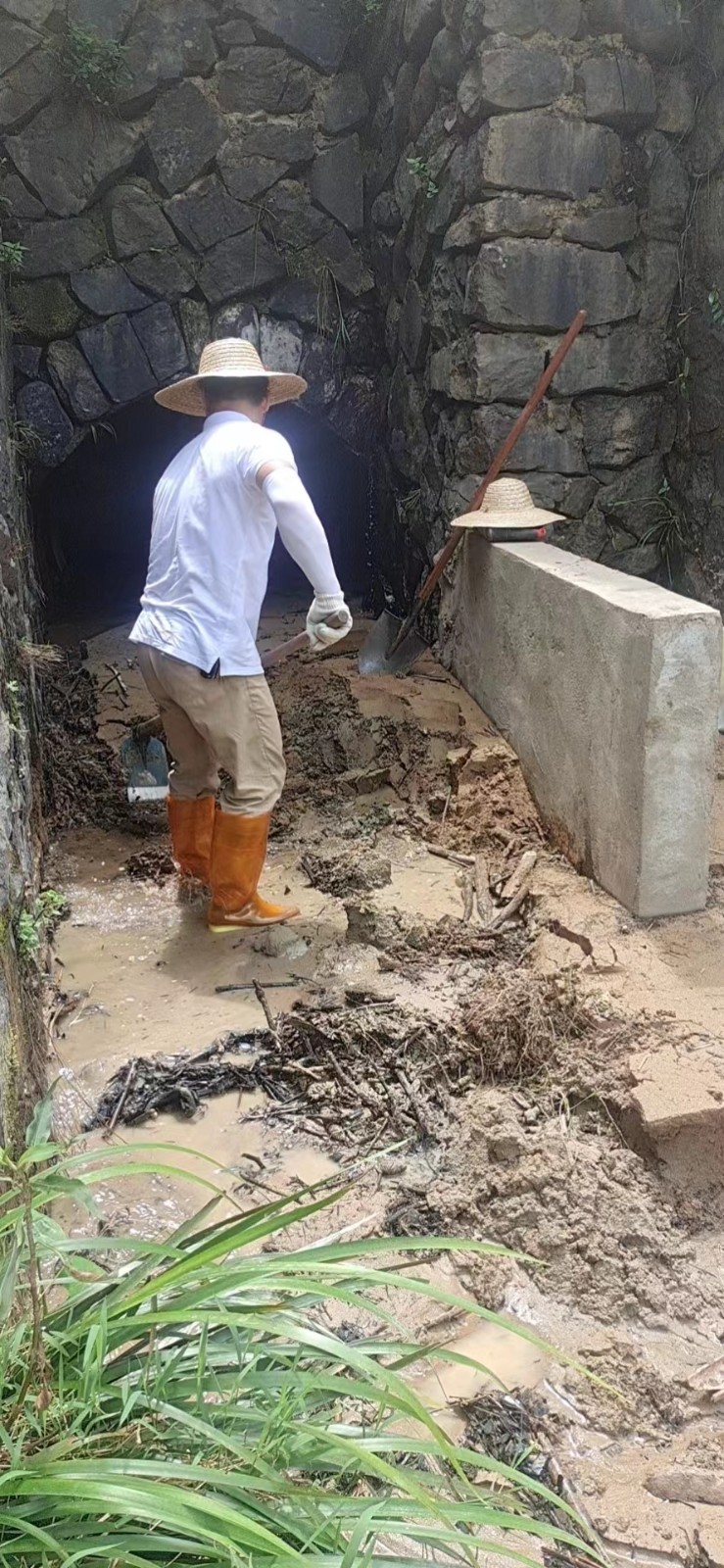

       水泥台虽说可以有效的防止泥沙淹没多普勒量计,使流量计探头的发射端可正常工作,很好的发射和接收信号,但日常维护还是必不可少的,需定期清理排出的泥沙,防止因泥沙过多,造成渠段泥沙堆积,影响排水口灌渠流量的正常测量。

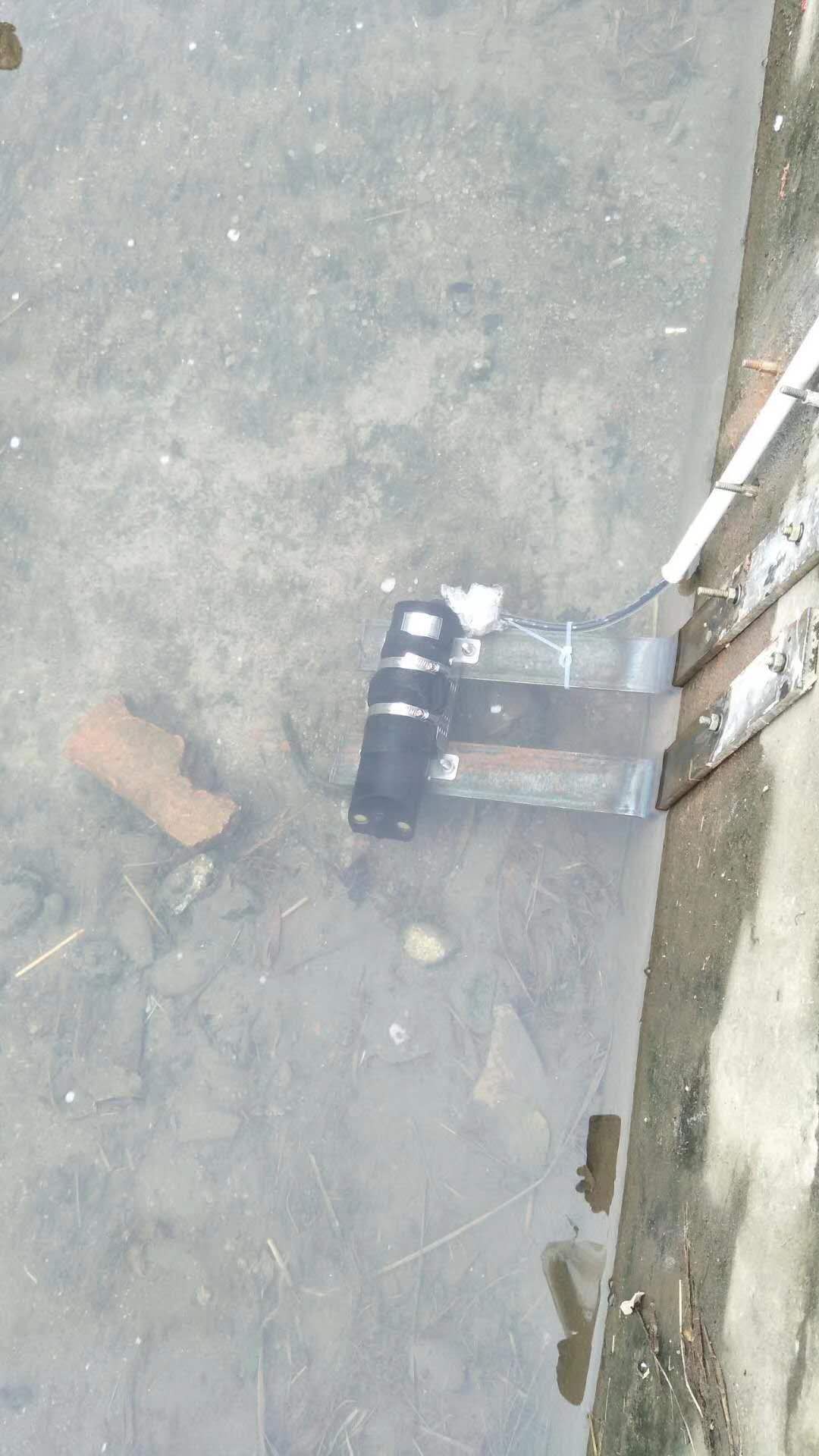

  天峨县介里水电站生态流量监测点,也可采用这种侧壁悬挂式安装方式。如果可以保证不被冲走,采用悬挂式活动支架安装也可以,就省去水泥台,水泥台会阻碍泥沙的正常流动,造成淤堵。

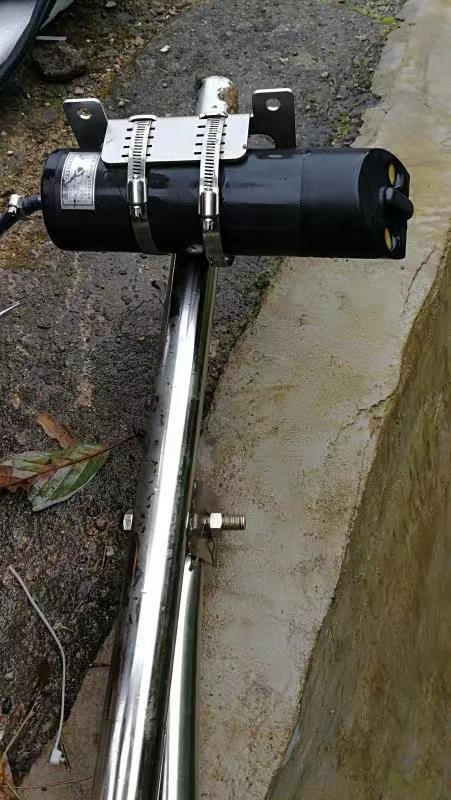

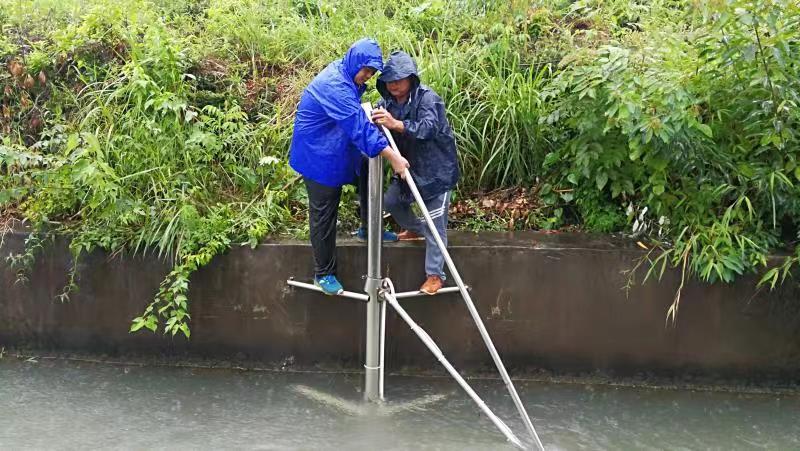

  为了便于日常维护,可以考虑这种拉杆式活动支架安装方式。


  探头固定于拉杆底部,并注意线路部分做穿管保护,以防时间长了线路被强水流冲断。
