四川成都市新津县文武村农用灌溉主、支渠两个点位选用超声波多普勒流量计测量流速、瞬时流量、累积流量、水位、水温。我公司将根据超声波多普勒流量计安装原理结合现场工况给出合理的安装方案，实现业主控制渠道水流的分区农田灌溉。

一、安装点位选择：

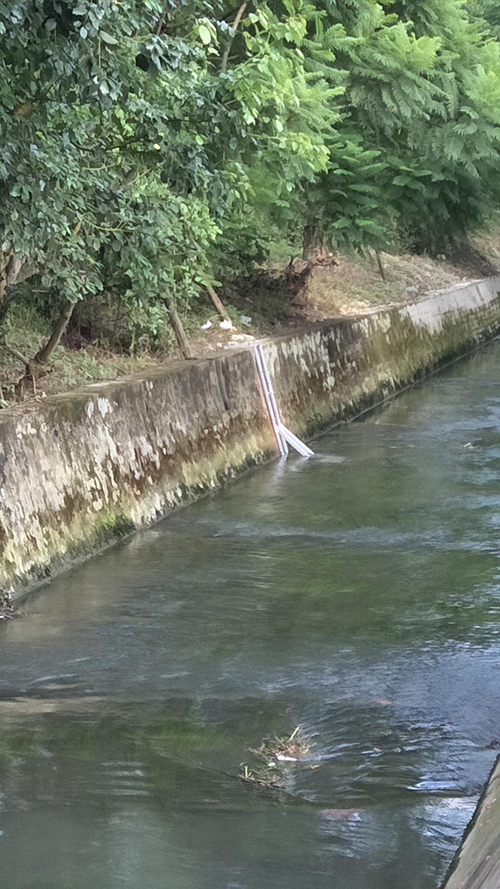

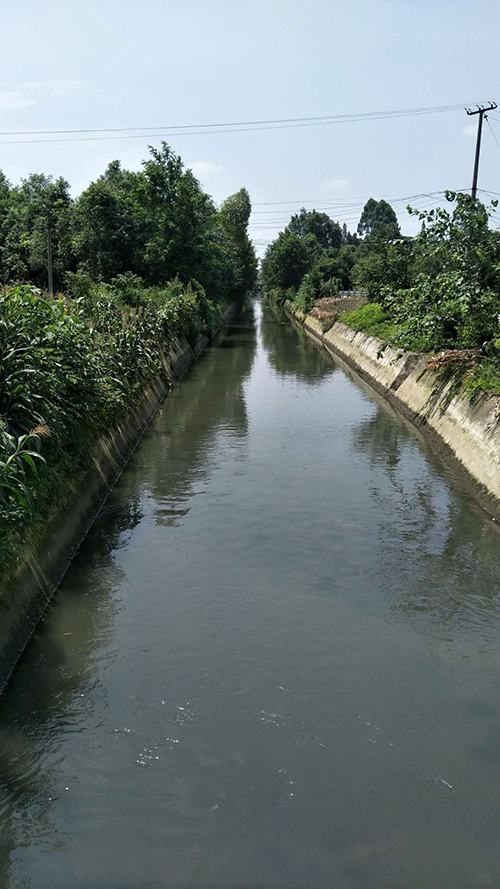

（主渠：河面宽约8.8m、河床宽约6m、高约2.5m、测得水深1.15m,由于下游800m处有砸门，最低水位未知。）

主渠道上、下游各有一个砸门，中间约800m直渠。根据超声波多普勒流量计安装原理：砸门口无坡度上游要有渠道宽度10倍的直渠道，下游要有渠道宽度5倍的直渠道。因此主渠道的安装点位定于砸门下游约80m水流平稳，无紊流处。

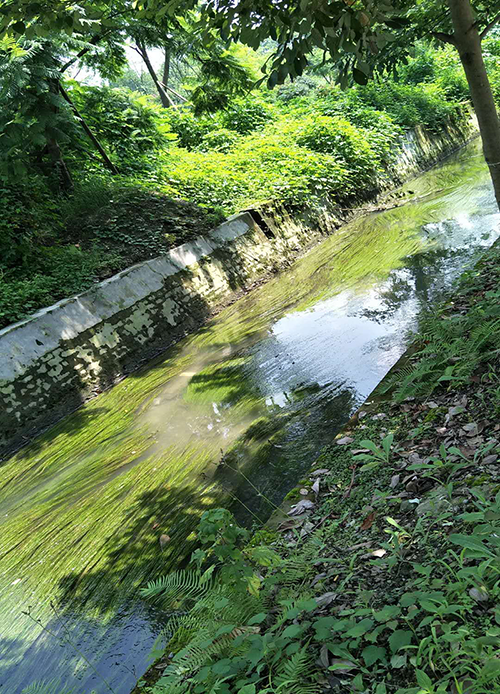

（支渠：河面宽约5m、渠道底部宽约4m、高约1.6m、测得水深0.25m）

支渠道安装点位初步选址为砸门下游50m水流平稳处，无紊流处。

二、传感器安装原理及安装示意图：

1、传感器安装确定安装高度：

探头距渠底理想高度为100mm—250mm，传感器应尽量安装于靠近渠底，如果渠底有很多沉淀物、淤泥、水草或者有石头会滚动，可以抬高安装位置，避免被沉积物与水草覆盖探头，或者被石头冲击探头，造成探头损坏。

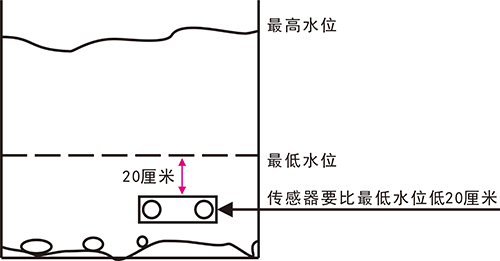

最低水位比传感器高20厘米以上

主渠道满足最低水位要求，可安装于高于沉淀物10厘米处。支渠道由于目前水位只有25厘米，只满足安装传感器的高度，因此支渠道需清理安装点位前、后10米的渠道底部淤泥及水草，降低传感器的安装位置。

2、水平安装位置的选择:

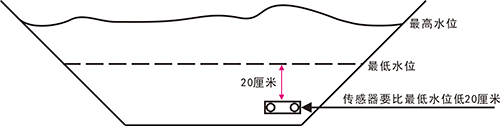

梯形渠道安装：传感器安装在斜坡和底边交界处，又叫做“坡脚”处。同时要满足：传感器低于最低水位以下20厘米。

梯形渠道安装位置要求

但根据现场渠道的情况，传感器还需安装在渠道宽度的15-20%处。

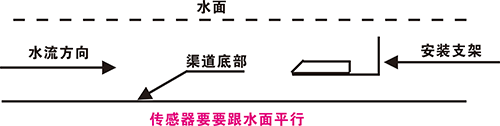

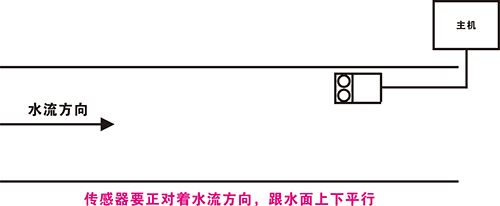

3、传感器要正对着水流方向：

传感器水平安装要求

传感器水平安装要求

避免传感器出现非电源问题，因现场垃圾或漂浮物遮挡传感器造成无法正常获取数据。对于上游垃圾或者漂浮物，可在上游渠道上做格栅来过滤。

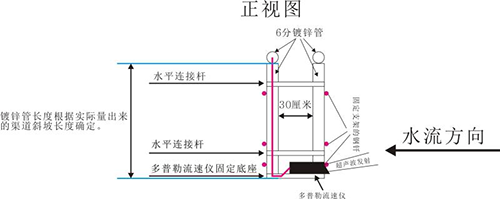

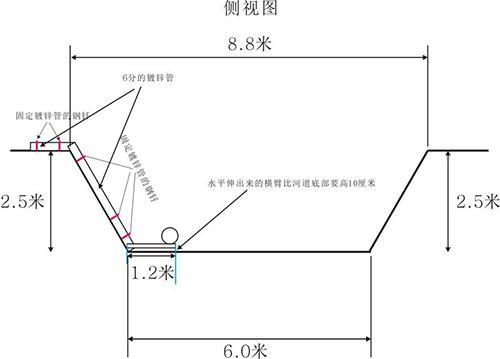

4、主渠道安装示意图：

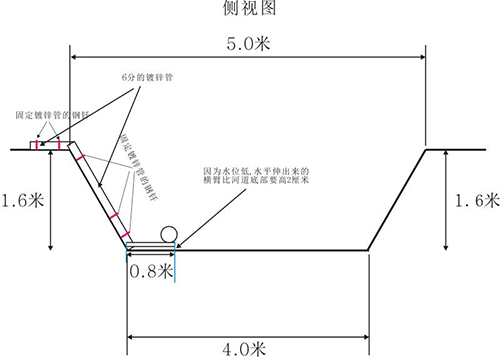

5、支渠道安装示意图：

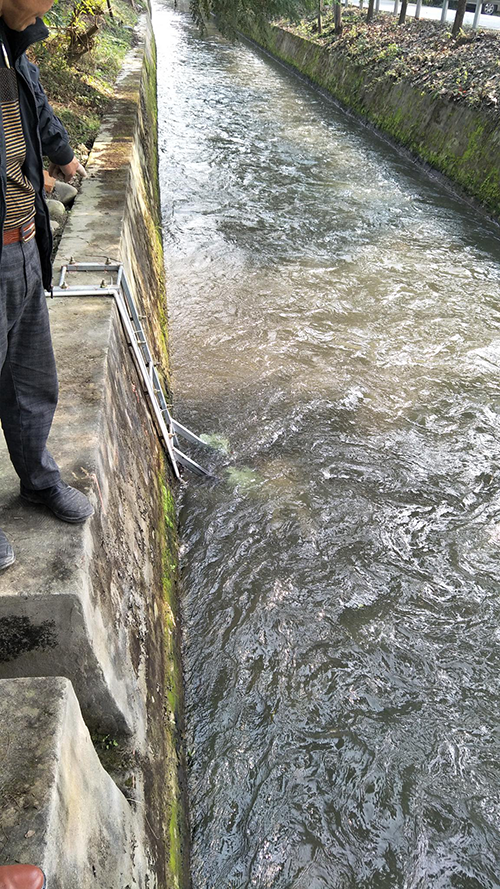

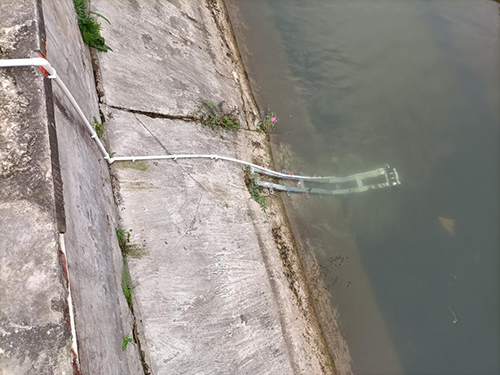

6、支架制作和实际安装完成图片：

三、安装辅助材料明细：

四、超声波多普勒流量计后期维护建议：

 由于超声波多普勒传感器的测量原理为：通过传感器的两个换能器，一个发射，一个接收。多普勒流速仪的两个换能器必须保持清洁，换能器的发射处无任何遮挡或附着物，因此使用方需定期两周或一个月到测量点位进行检查或清理。也可待后台管理系统无数据显示后再到测量点进行排障和清理传感器发射部分。

支渠道需定期检查和清理渠道底部的沉积物，避免淤泥遮挡换能器造成无法测量。
