大禹超声波液位计安装范例以及安装注意事项

时间:2022-09-06  作者:大禹电子  浏览量:782

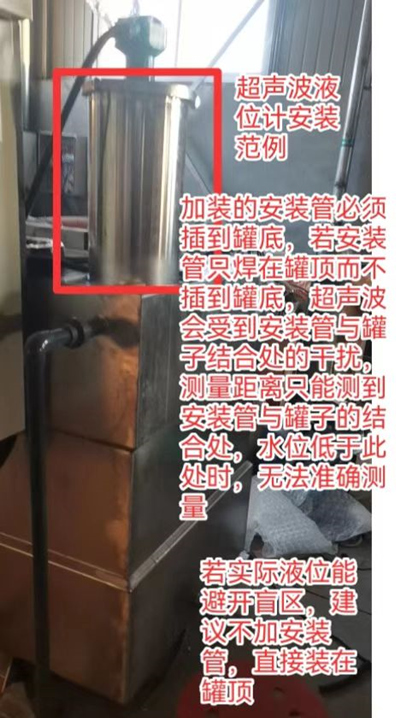

  超声波液位计安装范例,加装的安装管必须插到罐底,若安装管只焊在罐顶而不插到罐底。超声波会受到安装管与罐子结合处的干扰,测量距离只能测到安装管与罐子的结合处。水位低于此处时,无法淮确测量,若实际液位能避开盲区。建议不加安装管,直接装在罐顶。以下是大禹电子小编给大家总结的一些超声波液位计安装小技巧:


  1、加长导管

  为了避开盲区,我们经常会用加长导管的方式来避开盲区。

  2、垂直

  超声波液位计的换能器在安装的时候,要保证换能器的发射面和要被探测的平面平行,这样声波就可以垂直发射到被测物体表面。这样可以保证最大的能量返回。

  技巧:如果现场环境有蒸汽,容易形成水珠附在探头的表面,并且超声波液位计的探头的量程比实际要测量的距离大比较多。那么可以倾斜3度左右,这样可以避免水珠结水的影响。


  3、盲区

  最高液位到超声液位计探头表面的距离应该大于探头的盲区。

  这里需要注意的是:我们的盲区是在比较理想的状态下测得的。因此如果我们的安装的是带盖的灌体,那么超声波液位计的盲区值最好加大20%。如果因为液位会搅动,用了很长的导管来安装,那么盲区值最好也加大20%。
