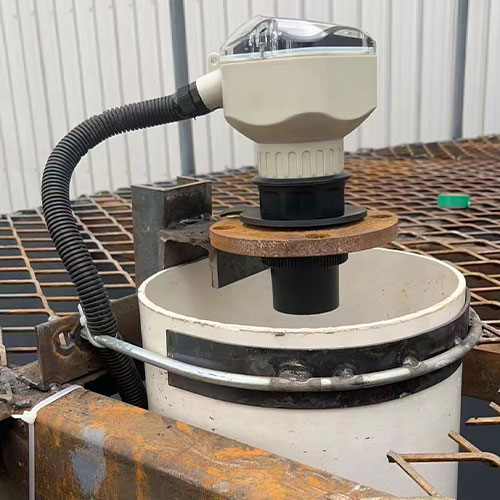

超声波液位计在导管应用：

　　针对安装环境复杂工况(探头辐射范围内障碍物较多，空间狭窄)采用增加导管方式，避免测错或者丢波情况。

　　超声波液位计是由微处理器控制的专用于连续性液位测量的数字物位仪表，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点，在化工、水处理、水利、食品、医药等行业的液位测量中应用广泛。超声波液位计的换能器(探头)发出高频超声波脉冲，当遇到被测液位表面时，该声波被反射回来，部分反射回波被换能器(探头)接收并转换成电信号。超声波液位计利用声波发射与接收的时间差，以及声波传播速度来计算液面的高度。超声波液位计采用无接触测量技术，能稳定可靠地应用于各种储罐、槽池中的连续性液位测量。但由于实际工况复杂多样，超声波液位计现场应如何安装呢?

　　1、应保持仪表垂直安装。在安装超声波液位计时，要保证换能器的发射面和被测的平面平行，这样可以保证垂直发射到被测物体表面的声波以最大的能量返回。

　　2、实际安装时，如果现场工况有蒸汽，易有水珠附着在探头表面，并且探头的量程比实际要测量的距离大很多，这时可以倾斜3°左右，以避免水珠结水的影响。

　　3、在安装时，应注意超声波液位计的测量盲区，确保最高液位到超声波液位计探头表面的距离大于探头的盲区。

　　4、安装时，应注意根据罐壁的光滑度和有无障碍物进行正确操作。具体来讲，如罐壁较为光滑，且当液位降低，没有挂料的情况出现，这时，可以在距离罐壁30cm的距离安装。如罐壁较为粗糙，此时，应将探头远离罐壁进行安装。另外，如果罐底不是平面的，那么在零液位测量时，可能出现误测。如果底面是圆锥型的，应考虑将探头安装在圆锥顶点正上方。对于圆型的横杆，只要距离超过1m，直径不超过5cm，影响不大，否则要尽量避开。如果横杆是平面的，且罐壁有直角，也应尽量避开。

　　5、在有搅拌或者波动的场合，可用加长导管安装，使导管直接伸入液位底面。在保证导管的内壁光滑，管内液位和管外一致的情况下，超声波液位计导管的直径只要大于探头的辐射面即可。如果大量程不适合用导管安装的，可以减小量程使用，具体减小多少应视波浪的大小而定。
