明渠流量计配合三角堰槽使用于化工厂流量排放口【大禹电子】

时间:2022-12-19  作者:大禹电子  浏览量:558

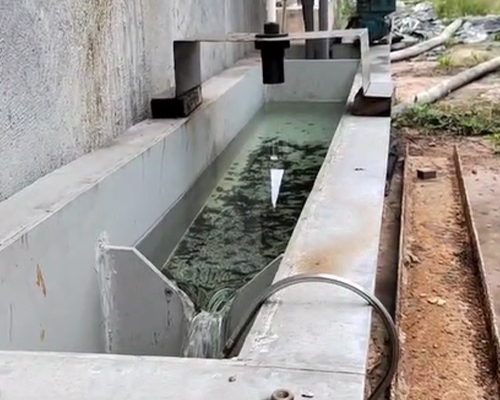

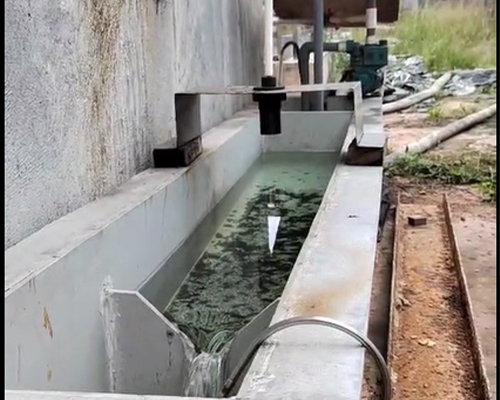

    大禹明渠流量计配合三角堰槽使用,应用在三明某化工厂的流量排放口,监控企业污水排放量,数据上传环保部门。

  超声波明渠流量计一般都是要配堰槽用的,选择量水堰槽的种类,要考虑渠道内流量的大小,渠道内水的流态,是否能形成自由流。根据最大流量的不同,我们可以选择不同的堰槽。一般有三角堰、巴歇尔槽、矩形堰等。

超声波明渠流量计

  怎么样正确的做超声波明渠流量计的堰槽呢?

  堰板要竖直,要安在渠道的中轴线上。加工三角堰时,可以使顶角变成方的,一般角度是90度。在确定水位等于零的位置时要注意,三角堰的水位零点应在三角堰的侧边的延长线的交点上。仪表的探头要安装在上游距离堰板0.5~1米的位置。

  如果知道流量的大致范围,在小于40升/秒的时候,选择明渠流量计三角堰比较合理。因为流量较小,而三角堰的开口是所有堰槽中zui小的,所以对付小流量比较合适,测量的精准度也会提高。如果流量大于40升/秒,且水流较快,就不要使用三角堰了,有可能会导致水位没过堰槽本身。

超声波明渠流量计

  三角堰明渠流量计量是在非满管状敞开渠道测量自由表面自然流的流量仪表。非满管态流动的水路称作明渠,测量明渠中水流流量的称作明渠流量计。超声波明渠流量仪与相应的巴尔歇槽配用,利用超声波在空气中的传播规律来测量液位高度,并不断把液位信息传输给主机,主机通过运算系统,自动测出瞬时流量和累计流量并存储。
