超声波明渠流量计在巴歇尔槽应用不规范使用安装支架的影响

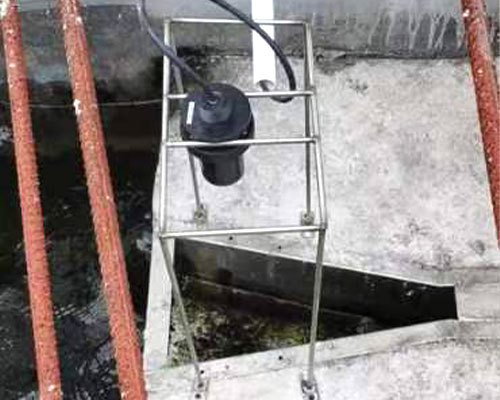

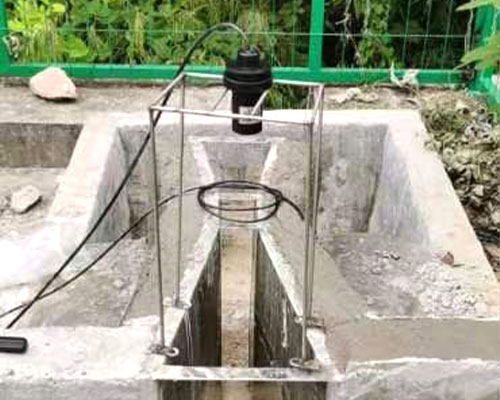

　　图1.2是没有按规范使用安装支架，会导致超声波发射信号打到渠面，导致误测水位信号，从而影响污水流量数据，图3是按规范使用安装支架。

　　明渠流量计现在已经广泛地应用于所有城市供水引水渠、火电厂引水和排水渠、污水治理流入和排放渠、工矿企业水排放以及水利工程和农业灌溉用渠道。通常明渠流量计有一体式、分体式二种，分体式的仪表显示部分应安装在室内，如室内条件不好必须挂在室外，应装在仪表防护箱内，避免日晒雨淋。

　　探头安装：超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。巴歇尔槽水位观测点在距喉道2/3收缩段长位置，三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。
