超声波外夹流量计适用于满管测管道内液体流量，适用管道DN15~DN6000，根据不同的管道尺寸选择不同型号的传感器。

       外夹流量计适用管道材质：碳钢、铸铁、不锈钢、PVC、PPR、PE等无衬里，内部无生锈的管道。

　　可测量介质为：水

　　一、选择测量点

　　尽量满足仪表的直管段要求，距上游弯头至少 10D 下游 5D ，不能满足时尽量靠近中间偏下游处安装探头。(D 为管外径)

　　以下为选择安装段建议

　　二、安装点的定位

　　如果管外有保温层，根据安装距离的大小和安装方式扒掉部分保温层，定位后保证两传感器在同一轴切面上，传感器务必在管道侧面安装，请勿安装在顶部或者底部(如图)。

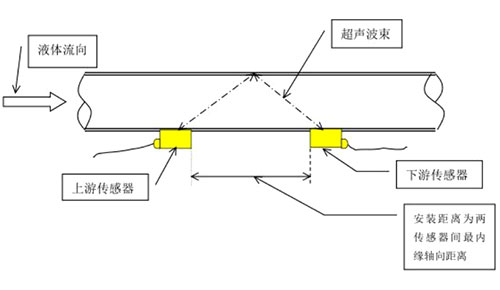

　　1、外夹式传感器 V 法安装示意俯视/顶视图(外径小于 200 毫米时建议用此法)

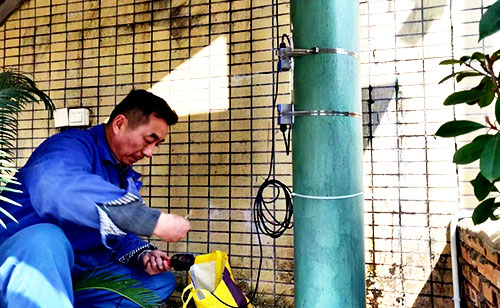

　　传感器V法安装现场图一(流体垂直向上流动段)

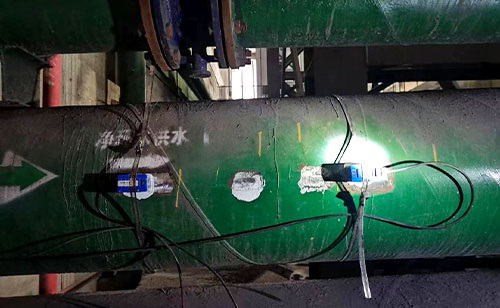

　　传感器V法安装现场图二(流体水平流动段)

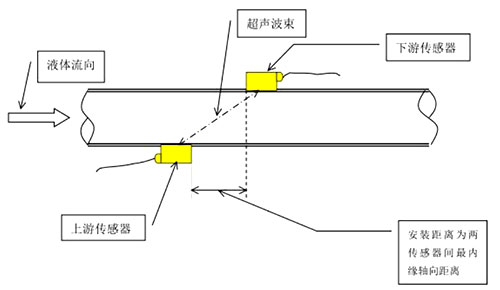

　　2、外夹式传感器 Z 法安装示意俯视/顶视图(外径大于 200 毫米时建议用此法)

　　传感器Z法安装现场图一(流体垂直向上流动段)

　　传感器Z法安装现场图二(流体水平流动段)

　　实际测量中，考虑管道内上部有气泡、下部有沉淀物，故应将探头装在管道的水平两侧， 如果受空间限制，可在保证管内液体满管、无气泡的条件下垂直或有倾角地安装传感器。

　　三、安装点的处理：

　　金属管道需打磨后安装，用角磨机或直板锉在安装点打磨出大于传感器底面 1.5 倍面积左右的方形，以便移动探头调得最好的测量信号。(PVC 管不用磨，擦净即可)打磨后要求：光亮、无楞、无锈点。如下图

　　四、探头安装及调整：

　　探头安装时需在底面均匀涂抹 5-10 毫米厚耦合剂(黄油即可，110℃以上用二硫化钼)后把探头分别紧贴于管道打磨点处(保证探头底面与管道表面耦合良好，无气泡砂砾等杂质)并慢慢移动探头使时间传输比为 100%(在 97—103%均可),传感器信号强度质量均大于 60(越大越好)，标记好探头位置，将耦合剂擦净换为随机附带的密封剂,传感器内灌满密封剂。 用随机附带的钢丝弹簧捆绑固定，弹簧拉伸一倍时即可。
