桃江县桃花江灌区-农业水价(流量监测) 明渠流量计+巴歇尔槽【大禹电子】

时间:2023-05-23  作者:丁伯超  浏览量:397

  项目背景

  为了对桃江县桃花江农业灌区用水进行全面了解,为全县农业水资源和水消耗提供可靠有效的数据,在桃江县桃花江农业生产区域选择20个测量点进行流量测量。

超声波明渠流量计

  整套情况

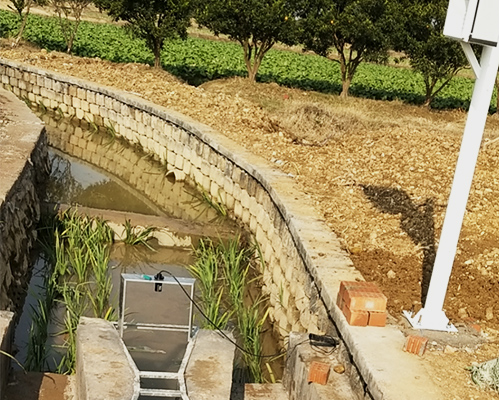

  在本方案中拟在选择的20个测量点,安装巴歇尔槽,通过分体式超声波明渠流量计配巴歇尔槽来测量渠道流量。

  太阳能供电系统,全天候测量,由RTU采集数据通过4G网络把测量数据传输到后台。

超声波明渠流量计

  系统设计目标

  巴歇尔槽明渠流量计监测系统是集测流、太阳能供电、RTU采集无线传输、流量数据库管理的全自动流量测验系统。

  管理人员通过互联网后台查看整套水位、流量。中心站管理人员可通过互联网后台远程下载数据库中的整套数据,然后在计算机上分析处理,生成各种报表,彻底摆脱传统从测流到数据整理手工作业的方式,用现代科技手段实现远程,实时监测,计算机整理。

超声波明渠流量计

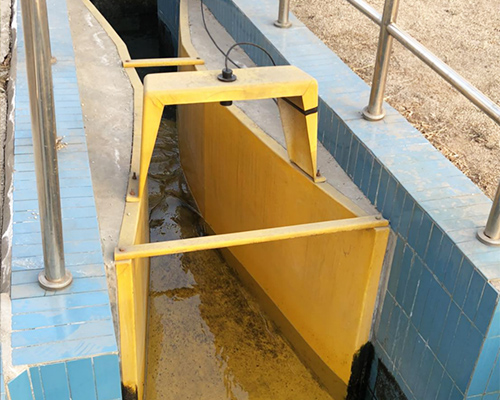

  根据现场的渠道类型和流量大小采用的巴歇尔槽明渠流量计监测系统中使用的超声波明渠流量计适用于分别安装1号和2号巴歇尔槽。

超声波明渠流量计

  本方案系统能够自动记录水位、瞬时流量、累计流量等信息。

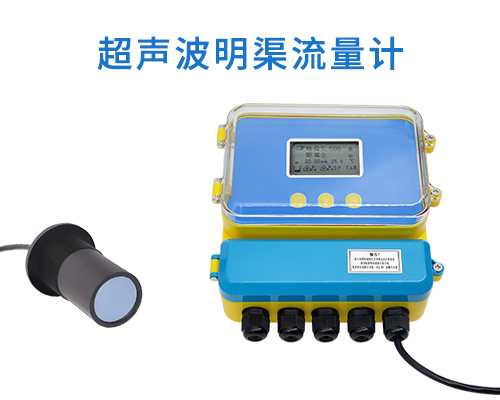

  本方案中超声波明渠流量计采用成熟的非接触式超声波测距技术,能够做到日常维护少,无需人工值守,并且不需要标定,测量数据不会因为使用时间变长而发生漂移。
