不规范巴歇尔槽支架对明渠流量计测量的影响：

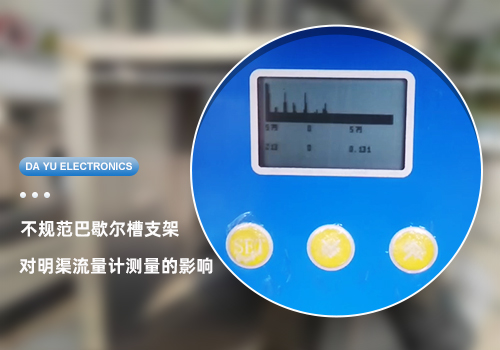

　　现象：明渠流量计测量值错误

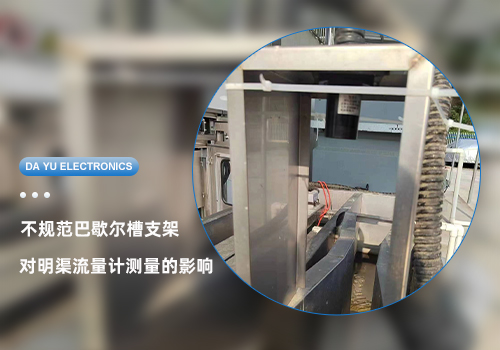

　　原因：现场不锈钢材质的巴歇尔槽，安装支架自己焊接的导致槽面有直角反射点

　　解决办法：1.重新修改安装支架。2.通过调整菜单参数，降低反射点对测量的影响。根据标准，巴歇尔槽的形状是固定好的，必须包含收缩段、喉道段、扩展段三个部分。每个型号的巴歇尔槽都有固定的标准尺寸。

　　巴歇尔槽的尺寸与渠道安装有关，需结合用户现场情况而定。有些可以直接安装在流通过程中，有些可以安装在排水口的末端。但是按照国家标准，通常是放置在流通过程中部，上面需安装明渠流量计。

　　明渠内的流量越大，液位越高;流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过雷达水位计(SCJ-LD07)测量量水堰槽内水流的液位，再根据相应量水堰槽的水位---流量关系，由遥测终端机(SCJ-RTU01)反求出流量。
