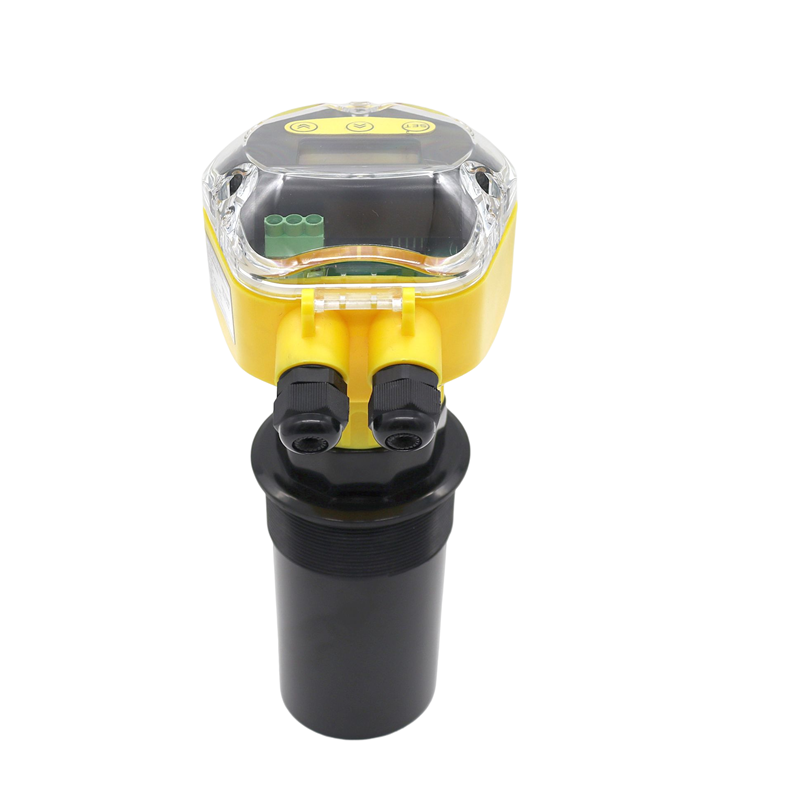

一、产品简介：

超声波物位计（测量料位，液位），是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，是我们公司经过多年努力开发，拥有完全自主产权的新一代超声波物位计。

二 、调试

由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况，比如：测量范围、零点、满程和现场工况等等。因此在测量之前必须对仪表进行设置。具体请参照第一页的“超声波物位计菜单简易设置操作说明”。

其他： 探头选择、参数校正、算法选择这三个项目请不要自行修改。

三、主要技术指标

功能：一体型

量程:  二/四线制 5m、10m、15m、20m、30m、40m、50m、60m

测量精度：0.25%-0.5%

显 示：中文液晶显示

分辨率：3mm 或0.1%（取大者）

模拟输出：4 线制4～20mA/750Ω 负载       2 线制4～20mA/250Ω 负载

继电器输出：可选配2 组AC 250V/ 8A 或DC   30V/ 5A 状态可编程

供 电：标配24VDC    可选 220V AC+15% 50Hz

环境温度：显示仪表-20～+60℃，探头-20～+80℃

通 信：可选485，232通信   厂家协议或者MODBUS协议

防护等级：显示仪表IP65，探头IP68

探头电缆：无

探头安装：根据量程和探头的选型

 四、产品功耗：

一体式二线制用24V 电源供电，不能带继电器。

功耗：最大20mA，上电瞬间最大电流30mA

具体功率如下：24*20mA = 0.48W

一体式四线制用24V 电源供电，不带继电器功耗是80mA，带一个继电器是要105mA，2 路继电器130mA

具体功率如下：

无继电器是24×80mA=1.9W；1 路继电器是24×105mA=2.5W；2 路继电器是24×145mA=3.1W

具体功率如下：

无继电器是24×100mA=2.4W；

1 路继电器是24×120mA=2.9W；2 路继电器是24×145mA=3.5W；

 备注：

本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探头。

超声波液位计(料位、液位)计中英文显示, 自由切换, 人性化操作界面, 普通技术工人即可安装操作，是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，他是我们公司经过多年努力开发，拥有自主产权的新一代超声波物位仪。发射超声波换能器发射出的超声脉冲，通过传播媒质传播到被测物面，经反射后再通过传声媒质返回到接收换能器，测出超声波脉冲从发射到接收在传声媒质中传播的时间；再根据传声媒质中的声速，就可以算得从换能器到物面的距离，从而确定物位。

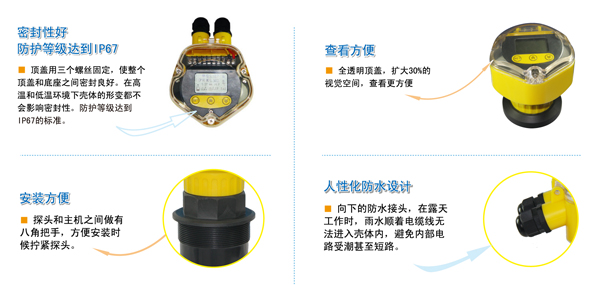

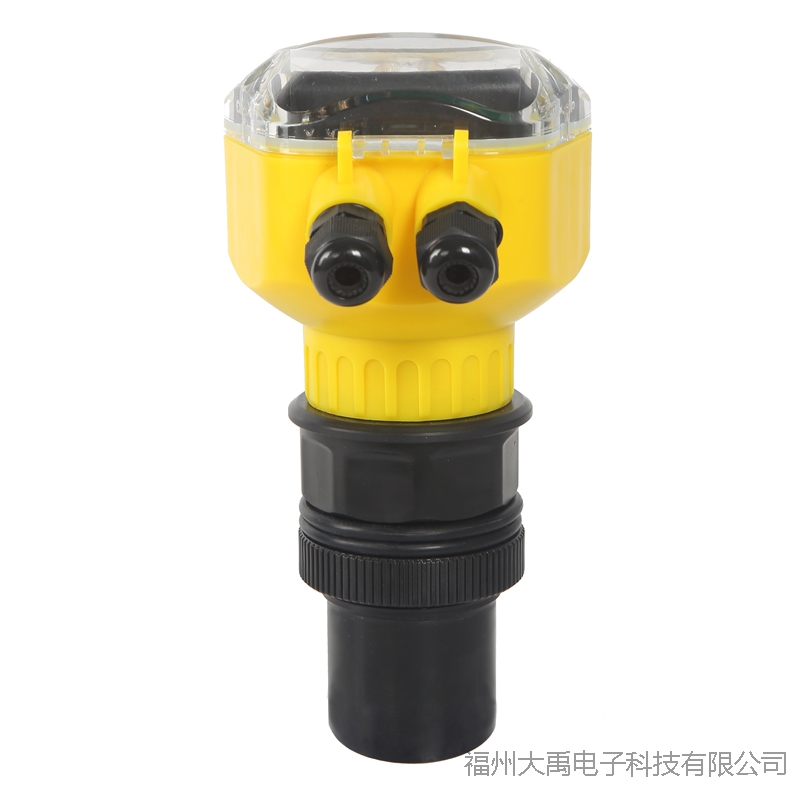

产品优势

1> 采用物理全封闭探头：一体铸造无缝隙探头，使用寿命提高1-2年

2> 独特探头设计，最大能够耐受16公斤压力环境

3> 先进回波跟踪算法：能在嘈杂的电、声噪声中有效捕捉真实回波

4> 多种补偿模式：内置温度补偿，带温度提示，声速校正模式

5> 点阵式液晶，中英文菜单：使调试和应用变得更为容易，可以显示多种图形

6> 灵活的测量模式：物位和距离两种测量模式，可以灵活设置参考位置

7> 可编程继电器输出：继电器可编程，每个继电器可以设置成高位、低位报警货关闭

应用范围

超声波水位计，超声波物位计可非接触式测量液体的高度，为工业的自动化运行，提供实时的液位数据。

本仪表包含多项专利技术，具有安全、清洁、稳定可靠、安装维护方便等特点，适用于有酸、碱、盐、防腐等环境，应用于石油化工、市政工程、水利水文、环保、食品等行业，测量水或者其他液体的高度。

安装指南

1> 选择量程

如果测量液体，可以按照标准量程选型。如果是测量固体(请事先咨询厂家技术人员)，最少需要将量程加大，如果是松软的物体(比如面粉,棉花,海绵)，将不能使用。如果测量液体有覆盖面打的气泡，也要加大量程，气泡厚度超过5cm，将不推荐使用。

2> 选择探头材料，主要看环境是否有腐蚀性

一般的弱酸弱碱环境可以用普通探头，腐蚀性强的，要用防腐探头。强酸碱的场合，我们还要考虑是否会形成雾气，会造成雾气的场合，还要要求加大量程使用。

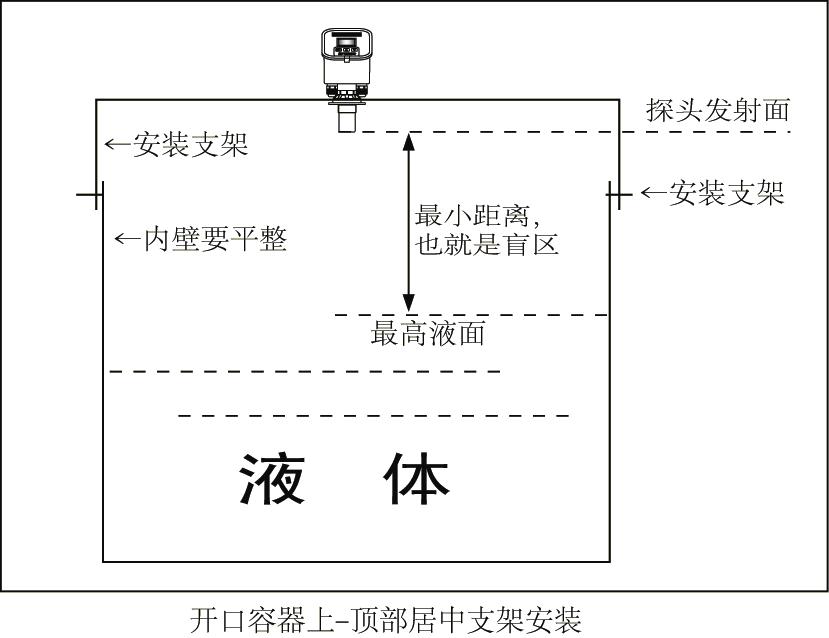

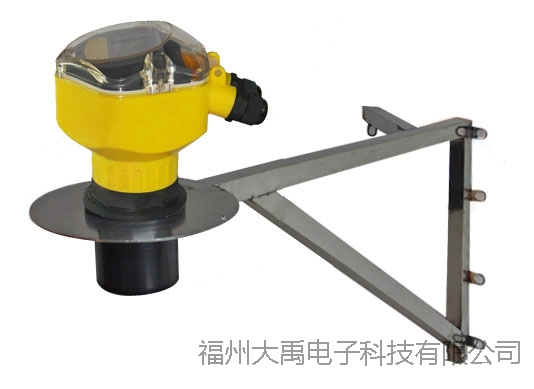

请注意，尽量使探头的轴线垂直于介质表面，并且避免在波束角内有任何装置，比如：管道和支架等。

选型需要知道的参数

1> 被测量的介质类型(液体还是固体，具体名称：清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫等)如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。

2> 介质的最低～最高温度，最低～最大压力。

3> 介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。

4> 是否需要防爆,防腐.

5> 测量范围是几米，要求盲区是多少。

6> 工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等

7> 工作电压：24VDC还是220VAC

8> 输出信号：4～20mA电流 485通信输出 继电器输出

9> 设备形式：分体式还是一体式
