产品名称：

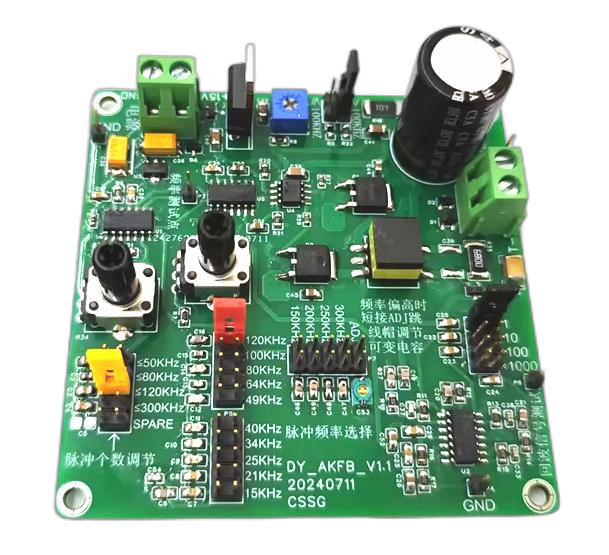

N2024-11换能器测试板
产品简介：
换能器测试板适用于15KHz～300KHz大禹超声波换能器的驱动与接收。板卡主要由电源电路、频率产生电路、驱动电路及信号放大电路组成。通过板卡上相关跳线帽的选择，可方便测试出相关换能器的中心频率及回波幅度。
对于初步接触超声波换能器的设计开发人员，通过该板卡的使用测试，能更好的理解超声波换能器基本使用原理。
产品参数：
▪ 供电：15VDC
▪ 可测试换能器频率：15KHz、21KHz、25KHz、34KHz、40KHz、49KHz、64KHz、80KHz、100KHz、120KHz、150KHz、200KHz、250KHz、300KHz
▪ 回波放大倍数选择：1倍、10倍、100倍、1000倍
