大禹电子小型超声波多普勒流速仪---低水位也可测量

时间:2022-11-30  作者:大禹电子  浏览量:617

    测量下水道、污水井、雨水井的流速,一般采用超声波多普勒流速仪来进行。但是传统的超声波多普勒流速仪本身高度有些高达80毫米左右,需要相对高的水位才能测量。

  但实际使用过程中,经常遇到水位比较低的情况,这时传统的多普勒流速仪就无法满足测量需求。为了满足市场需求,我司新研发了小型超声波多普勒流速仪,解决了低水位测量的难题。

  我司的小型超声波多普勒流速仪有两种款式。 Z型和S型(详细见下表)

型号分类

基础型

增强型

Z型

S型

Z型

S型

仰角

34°

34°

液位值

※适用环境

DN500以下管道或水位<0.4米水域

DN500以上管道(含DN500)或水位≥0.4米水域

DN500以下管道或水位<0.4米水域

DN500以上管道(含DN500)或水位≥0.4米水域

测流流向

单向

双向

单向

双向

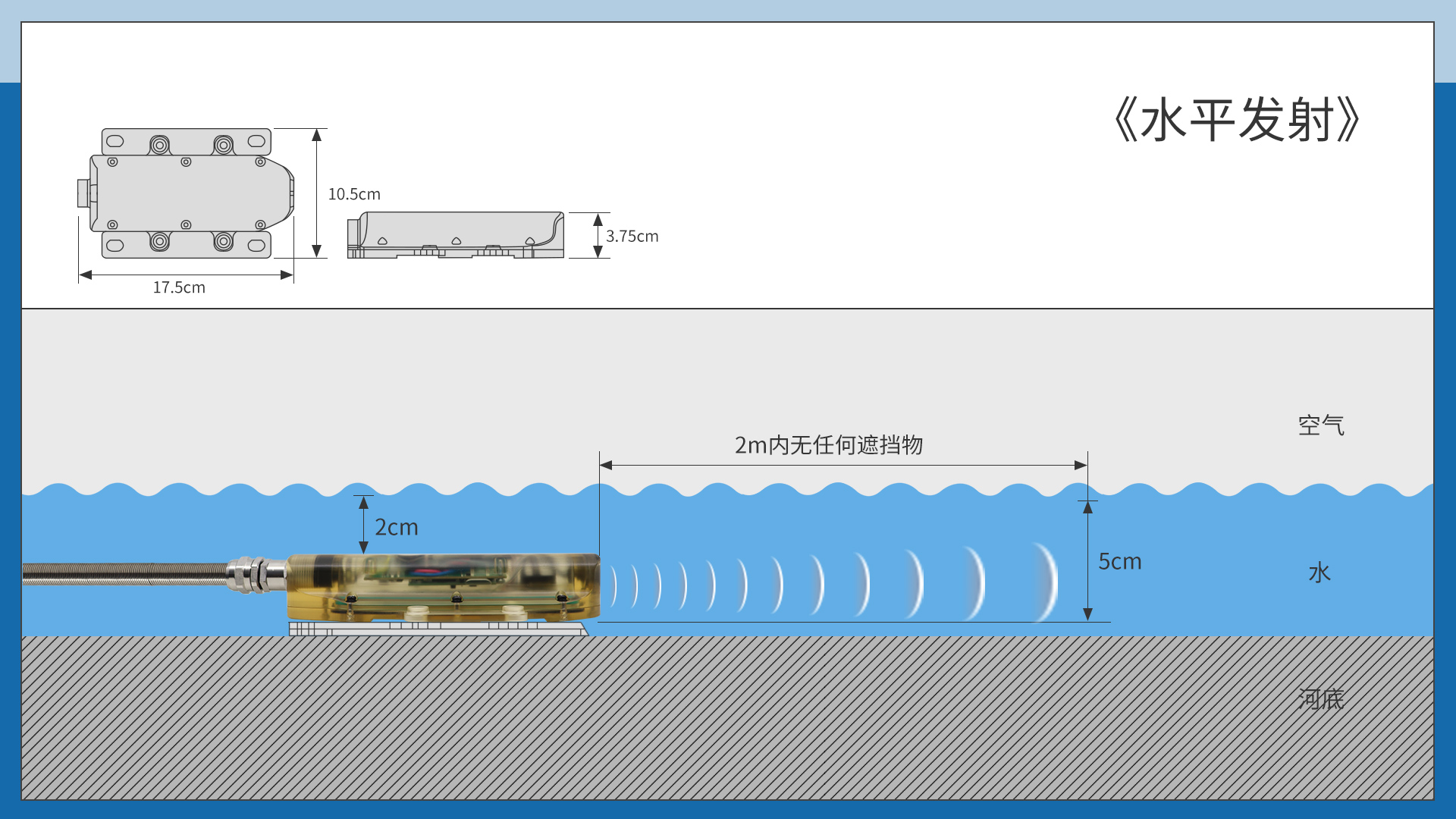

       小型超声波多普勒流速仪--Z型(水平发射)

  Z型最低水位要求:因为超声波多普勒流速仪的仰角为0°,只要满足传感器底部往上5cm的水位高度即可测量,但是必须保证传感器正前方至少2m长度的直线段,而且不能有任何的障碍物。

小型超声波多普勒流速仪

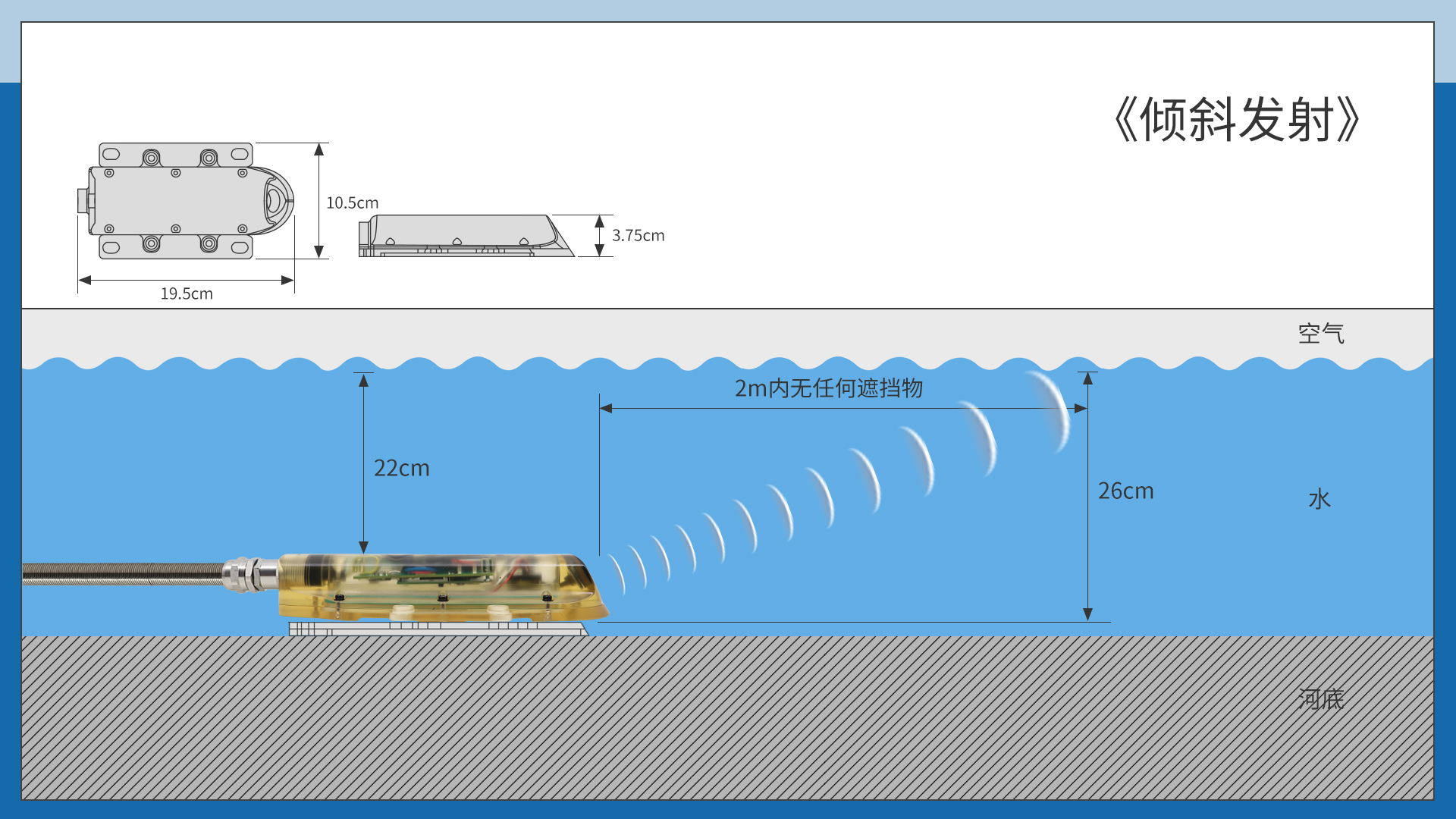

  小型超声波多普勒流速仪--S型(倾斜发射)

  S型最低水位要求:满足传感器底部往上22cm的水位高度才可测量,但是必须保证传感器正前方至少2m长度的直线段,而且不能有任何的障碍物。

小型超声波多普勒流速仪

      如果您也要在污水井、雨水井里测量流速,欢迎联系我们。
