小型多普勒流速仪在灌区涵洞中的应用

　　项目背景：广东省某地灌区流量监测项目

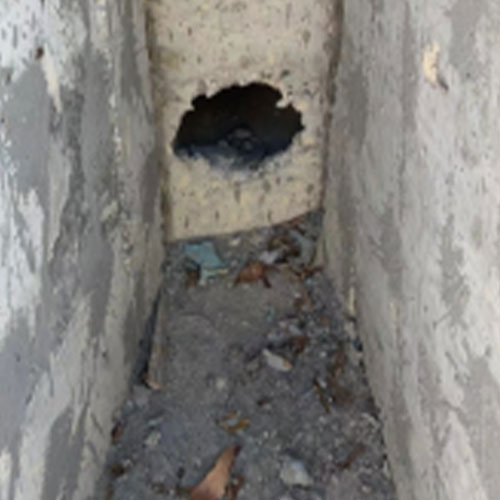

　　现场环境：主干渠里的水经过放水涵管流到下游，下游出水口之后为苗木，无规则渠道，不具备安装条件，这里是唯一能装的位置，如下图：放水涵洞直径260mm，为规则圆形，水流条件良好;

　　客户需求：测量涵管放水流量(瞬时、累计)，并经过RTU采集传输至管理中心，为水量计量收费提供数据依据。

　　产品选型：结合现场实际情况，为客户推荐小型多普勒Z型0°。

　　产品优点：

　　●小体积：自发自收方式，大大缩短了结构尺寸，可低水位测量

　　●2种测深方式可选：压力式测深以及备用超声波测深

　　●信号强度指示：可区分现场淤积、枯水、挂料等情况

　　●瞬时流量计算功能：可计算圆形、矩形、梯形和不规则渠道等几种渠道类型

　　●采用速度面积法测量，对渠道的形态没有要求，可以适用于任何形态的圆形、矩形、或者非标准的堰渠断面。

　　●维护简单：供水期时，多普勒超声波流量计探头完全沉没在水底，不易遭到外界损坏;停水期时可选配专用保护罩进行探头保护。

　　●安装便捷

　　安装注意事项：

　　1.小型Z型，探头跟水底成0°平行。

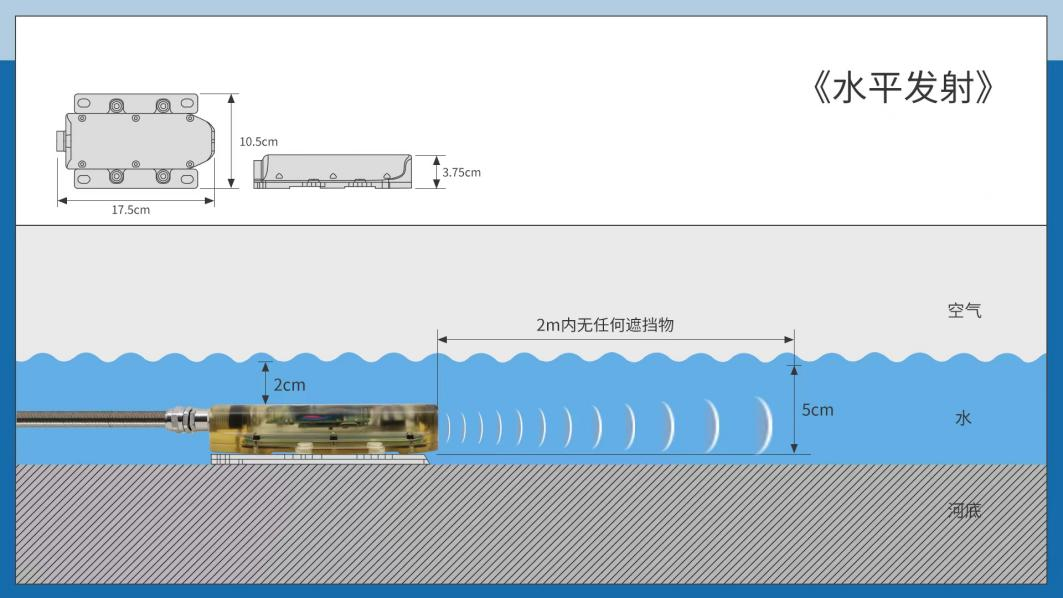

　　2.水位比传感器顶部高5cm，且前方2米内无任何遮挡物(水位高于5cm)。如下图所示：
